LBOS-V 系列
产品应用：
　　依据 DIN VDE 0675 ， Part6 标准，此防雷器属 C 级电源防雷器，其性能测试符合 IEC 61643 － 1 中 Ⅱ 类测试标准。
产品特点： 　
◆ 模块化结构，可带电插拔更换防雷模块，维护方便
◆ 准确的脱扣装置，提供可靠保护
◆ 失效窗口指示，失效时窗口由绿色变为红色
◆ 适用于各种配电制式： TT 、 IT 、 TN-S 、 TN-C-S
◆ TT 制式应采用 N-PE 保护模式
◆ 响应时间极短，使用寿命长
◆ 残压低

产品型号说明：
LBOS40-V/ ：单线防雷器，可更换模块
LBOS40-V/2+NPE ：单相二线 (N-PE 保护模式 ) 防雷器，可更换模块
LBOS40-V/2 ：单相二线防雷器，可更换模块
LBOS40-V/3 ：三相三线防雷器，可更换模块
LBOS40- V/3+NPE ：三相四线（ N-PE 保护模式）防雷器，可更换模块
NPE ：代表 N-PE 保护模式中的 NPE 模块
ＬＢＯＳ型防雷器应用于低压供电线路（ 220V ／ 380V ），安装在电源分配电箱内作为低压设备的第二级保护，可抑制因雷击引起的感应过电压或开关动作引起的瞬时过电压，从而达到保护设备的目的。
ＬＢＯＳ系列防雷器采用模块化设计，根据各地区电网波动幅度不同的特点，模块的工作电压分为 75V 、 130V 、 275V 、 320V 、 385V 、 550VAC, 最大通流量达 40KA （ 8/20μs ）。

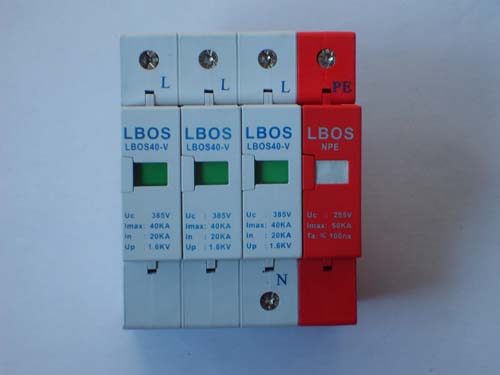

ＬＢＯＳ型可适用于不同制式的电网： TT 、 IT 、 TN － S 、 TN － C － S ，并有多种组合： LBOS － V ／ 2 、 LBOS － V ／ 3 、 LBOS － V ／ 4 、 LBOS － V ／ 3 ＋ NPE 。其中 LBOS － V ／ 3 ＋ NPE 为 3 ＋ 1 保护结构的防雷器， 3 个 ＬＢＯＳ模块实现相线对零线（ L － N ）的保护， 1 个 NPE 模块实现零线对地线（ N － PE ）的保护，特别是 TT 系统更应使用 LBOS － V ／ 3 ＋ NPE 这种保护模式。

功 能：
　　此防雷器包含一个热感和动态的断路器，当防雷器因超负荷（遭雷击，线路感应过电压）而损坏时，热感断路器断开，使防雷器模块与主线路断开，保证供电系统正常工作；同时状态显示窗口会由绿色标识变成红色。红色标识表示后端用电设备不再受到保护，需要及时换上相应的新模块。
ＬＢＯＳ型防雷器可选配远程遥信报警端子，为中央监控中心远程观察防雷器的工作状态提供报警信号。

位置／安装：
ＬＢＯＳ型防雷器安装于分配电柜内，也可直接安装于开关箱内的标准 35mm 导轨上，并以最短的距离并联于主空气开关的负载侧。

技术参数：
参数名称
缩写
75V
130V
275V
320V
385V
550V
NPE模块

额定工作电压
Un
75V~
130V~
230V~
500V~
230V~

最大可持续工作电压
U CAC
75V~
150V~
275V~
320V~
385V~
550V~
255V~

U CDC
100V-
180V-
350V-
420V-
500V-
775V-

VDE 0675-6标准分类级别
　C
---

标称通流容量 (8/20 μs)
I sn
15KA
20KA

最大通流容量 (8/20 μs)
I max
40KA

残压
Is=5KA
U res
≤ 350V
≤ 550V
≤ 1.0KV
≤ 1.25KV
≤ 1.4KV
≤ 2.0KV
≤ 1.5KV

Is=Isn
≤ 450V
≤ 750V
≤ 1.5KV
≤ 1.75KV
≤ 1.8KV
≤ 2.5KV

响应时间
Ta
< 25ns
< 100ns

泄漏电流
　<20μA
0μA

短路电流承受能力
Izmax
25KA/50Hz
---

备份熔断器最大容量
Izmax
125AgL/gG
---

安装方法

卡扣在符合 DIN EN 50022标准的35mm金属导轨上
连接线缆大小 (mm 2 )
2.5～50mm 2 多股绝缘护套铜线
外壳材料与颜色
黑色聚酰亚胺 6（阻燃材料）
防护等级 IP20
遥信端子（带 s标识模块）
11-12常闭；11-14常开
遥信端子功率
AC：250V/0.5A；DC：250V/0.1A
遥信端子接线截面
最大 1.5mm2
工作温度范围 θ
-40°C … +80°C

测试标准

IEC 61643-1：1998-02；-1：2001-01；E DIN VDE 0675-6：1989-11，-6/A1：1996-03and –6/A2:1996-10； ? SN 33 0420-1; YD/T5098-2001

LBOS40-V/2　单相二线 C 级防雷器 ,40KA(8/20μs)　
LBOS40-V/4　三相四线 C 级防雷器 ,40KA(8/20μs)　
LBOS20-V/2　单相二线 C 级防雷器 ,20KA(8/20μs)　
LBOS20-V/4　三相四线 C 级防雷器 ,20KA(8/20μs)　
LBOS40-V/3+NPE　三相四线 C 级带零地保护防雷器 ,40KA(8/20μs)　
LBOS20-V/3+NPE　三相四线 C 级带零地保护防雷器 ,20KA(8/20μs)　
LBOS40-V/2-S　单相二线 C 级带遥信报警防雷器 ,40KA(8/20μs)　
LBOS40-V/4-S　三相四线 C 级带遥信报警防雷器 ,40KA(8/20μs)　
LBOS20-V/2-S　单相二线 C 级带遥信报警防雷器 ,20KA(8/20μs)　
LBOS20-V/4-S　三相四线 C 级带遥信报警防雷器 ,20KA(8/20μs)　
LBOS40-V/3+NPE-S　三相四线 C 级带遥信报警零地保护防雷器 ,40KA(8/20μs)　
LBOS20-V/3+NPE-S　三相四线 C 级带遥信报警零地保护防雷器 ,20KA(8/20μs)
