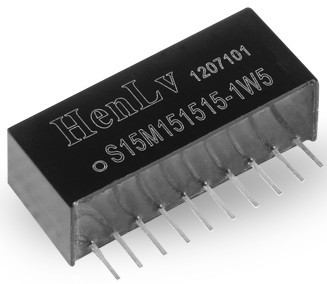

S(D)XXMXX-XW  三路/四路输出 (功率:2W  Max)



外形尺寸: SXXMXX-XW(三路)  ≤1W 19.60*6.00*10.00mm

                             ≤2W 19.60*7.00*10.00mm

         SXXMXX-XW(四路)  ≤2W 26.00*9.50*12.50mm

说明：单排直插（SIP）或双排直插(DIP)封装，任意值电压

输入转换出任意值电压输出，精度为±2%或±3%



简说：DC/DC定电压隔离三路输出（三路正压或三路负压及或二正一负或

     一正二负)转换器,输出共同一地线，最大限度的节约了线路空间和

     成本，瞬变响应快，极低纹波噪声输出，无需外围元件，即可工作

,脚位采用7PIN单列,14PIN双列直插,小型封装。

输出具有短时间（1S）短路、过载、过热保护电路，自恢复



应用：智能控制、机电预付费系统、手持仪表、通讯设备等。



.内置输入滤波器,负载效应：≤±3%(20%~100%负载)

.过流保护点：110%~150%  标称输出电流自恢复

 工作温度：-40～+85℃,存储温度：-65～+150℃,相对温度：10%~90%

.源效应：输入电压从低至高,温度系数：≤±0.03%/℃

.隔离电压：1000VDC 0.5mA 1Minute,效 率：72% Typ（满载)

.输出纹波/噪声（20MHz带宽):50mVp-p Max

.开关频率：50~800KHz，MTBF：200000h

.功率：0.1W～2W    (严禁长时间空载使用)     （高阻燃塑胶封装）
