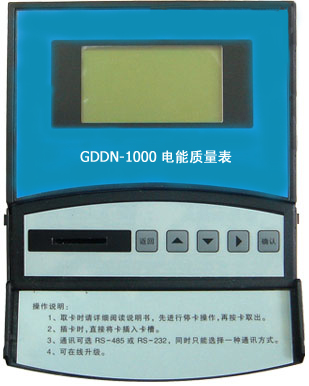

GDDN-1000A在线式电能质量表

信息类型：合作信息　　所属类别：测试仪器
地区城市：河北省－保定市　　更新时间：2011-5-16 15:39:43
联系人：李经理　　有效期限：2012-5-16 15:39:43
公司名称：保定国电中科电气有限公司
电子信箱：sonyz1000@yahoo.com.cn 　　联系电话：0312-8919228

详细描述

GDDN-1000是一款紧凑型的电能质量远程监测仪

*电压合格率，供电可靠性，电网频率，电压、电流不平衡度。电压，电流，功率（有功、无功、视在）。

*通讯方式： RS232 OR RS485。
*通讯扩展：网络（LAN），GPRS，MODEM

*存储方式：高速MMC卡；存储间隔：1－5分钟 MMC卡存储大于一个月的数据（卡容量为128M，256M OR 512M ，卡另配）

主要功能

◆ 大屏汉字点阵LCD，显示清晰

◆ LCD屏幕为层级式选择方式，方便设定参数和查阅测量数据

◆ LCD 屏幕根据要求可以设置背景照明，适合光线不足的安装环境

◆ 菜单操作简便

◆ 可用图形方式显示三相电压和电流的波形。

◆ 可用棒图的方式显示三相电压、电流各次谐波的幅值和相角。

◆ 可用文字的方式显示三相电压、电流各次谐波的幅值和相角及存盘周期内的谐波最大值。

◆ 先进的大容量MMC卡存储技术，方便的插取卡操作。

◆ 采用先进的DSP技术进行信号的采集处理。

◆ 采用先进的ARM技术进行显示，存储和通讯处理。

◆ 测量精度高

◆ 具有RS485和RS232接口

◆ 扩展测量：零线电流I_N，谐波电流和电压

◆ 可编程报警

◆ 多媒体（MMC）卡对数据进行记录，存储数据达两个月

◆ Modbu通信规约（485口）。

◆ PC机或服务器后台读卡及分析软件。

◆ 专用后台通讯及分析软件

技术数据

工作电压		220V+/-10%, 50Hz
耗电		12VA
电压标准	范围	50—70V 180--690V+/-10%
	电阻	3MΩ
	电压变比K U	1…10000
电流值标准	范围	30mA-5, 5A, 过电流:6A, 50A 持续1s
	电阻	15Mω
	电流变比K I	20…600/5A
频率范围		45…65Hz
显示屏		LCD显示，128*64点阵
讯号输出功率（最大）		250Ω
脉冲输出		50VDC/0.1A
报警干接点		250VAC/5A
工作温度		-10℃～+50℃(湿度<80%, 无凝结)
储存温度		-10℃～+70℃
标准		EN61010-1, EN50081-2, EN50082-1
外壳		ABS/PC符合 UL94-VO
保护级别		面板IP50, 端子IP20
尺寸		144×144×82 mm 宽×高×深
连接		可分离式插头最大2.5mm 2
重量		Ca. 800g
保修期		2 年
适用领域		适用于测量及分析电网主要电气参数，尤其是电网谐波方面的参数，如谐波电流和电压。适用于电力部门和工矿企业等用户监测供电系统的电能质量情况。
