根据2009年度新颁发的《并网光伏发电专用逆变器技术要求和试验方法》，根据IEC62116《光伏并网系统用逆变器防孤岛测试方法》的相关要求，并网逆变器产品必须严格进行出厂试验和型式试验，专用标准IEEE Std. 2000-929 和UL1741也规定要求，所有的并网逆变器必须具有防孤岛效应的功能。

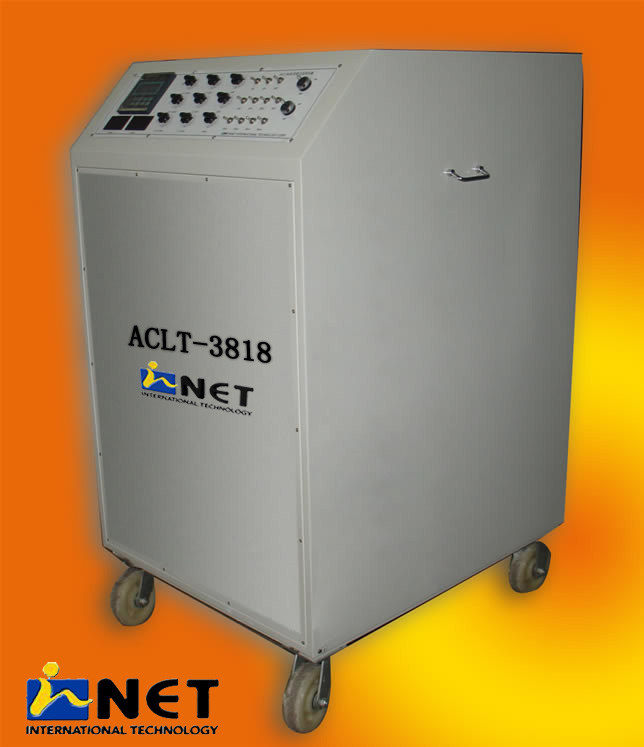

ACLT并网逆变器检测试验装置满足并网逆变器的防孤岛效应保护试验、过载保护试验、过流保护试验，功率因素测定试验，工作效率测量试验，并网电流谐波试验，ACLT是并网逆变器综合性能测定必不可少的检测工具，也是中国唯一应用于并网逆变器产品出厂试验、型式试验、防孤岛保护试验的专业检验仪器。光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理ACLT内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相输入电压不平衡时也能精确调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。ACLT并网逆变器防孤岛保护试验检测装置：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，Q值=1（美标Q值原为2.5,现也改为1）；三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测光伏并网逆变器防孤岛保护功能及工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理ACLT并网逆变器试验检测装置完全满足并网逆变器产品在出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器的科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。

一、ACLT并网逆变器防孤岛保护试验检测装置的突出应用：

1、模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能。

2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。

3、模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况。

4、应用于使用单位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，

并精确提供检测报告。光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理

5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。

二、ACLT并网逆变器防孤岛保护试验检测装置的主要功能：

ABC三相感性电流及ABC三相容性电流值直接分别独立显示于控制面板，谐振点症状直接显示于面板上。

阻性负载、感性负载及容性负载的最小分辨率为10W，可精确模拟谐振发生及满足调试需要。

ABC三相感性电流及ABC三相容性电流值的最大分辨率为1mA。

ABC三相阻性负载、感性负载、容性负载的功率大小，分相独立控制调节，满足三相电压不平衡条件下精确调节交流谐振点。光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理

可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。

主机采用电子电路控制，具有温度过热自动阻断保护功能：由于特殊原因出现过热时，可自动切断负载。

采用LCD液晶面板可同时显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。还可以将测量数据上传到PC机上并实现对数据的存储功能。

新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。

功率输入采用分段式控制。负载采用耗能方式工作，散热采用强制风冷方式。

检测过程的测量数据可以记录并保存到远程PC机上（控制室）。

配备后台分析软件，测量数据可以导成WORD和EXCLE格式的检测报告。

ABC三相电压最大值、最小值记录存储功能；ABC三相电流最大值、最小值记录存储功能。

主机具有电压谐波检测功能，具有电流谐波检测功能，能以柱状图方式直观显示谐波含量。

满足三相380V并网逆变器性能检测需要，同时满足单相220V小功率并网逆变器测试需要。

可以远程控制并调节RLC功率负荷（控制室操作台上调节），也可以在主机上直接控制调节功率。

三相电压不平衡，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。

光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理

三、ACLT并网逆变器防孤岛保护试验检测装置的技术参数：

主回路由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整。

三部分负载由三相RLC独立旋转组合控制及拨动开关分段控制：

ACLT-3803M阻性、感性、容性负载功率分别是33K，满足30KW以下并网逆变器的孤岛保护功能检测：

阻性负载：分相独立控制0.01－0.09kW,　0.1-0.9 kW,　1-10 kW（A相、B相、C相分别有三只10档旋转组合开关，共九只组合开关）；合计：32.97 KW；

感性负载：分相独立控制0.01－0.09 kVA，0.1-0.9 kVA,1-10 kVA（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；合计:32.97KVA；

容性负载：分相独立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-10kvar（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；合计:32.97 kvar .

光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理

ACLT-3820M阻性、感性、容性负载功率分别是67K，满足60KW以下并网逆变器的孤岛保护功能检测：

阻性负载：分相独立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分别有三只10档旋转组合开关，共九只组合开关）；5kW、10kW、20kW、（三只拨动开关）合计：66.97 KW；

感性负载：分相独立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9kVA（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；5kVA、10kVA、20kVA、（三只拨动开关）合计:66.97KVA；

容性负载：分相独立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-10kvar（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；5kVar、10kVar、20kVar、（三只拨动开关）合计:66.97 kvar .

光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理

ACLT-3830M阻性、感性、容性负载功率分别是110K，满足100KW以下并网逆变器的孤岛保护功能检测：

阻性负载：分相独立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分别有三只10档旋转组合开关，共九只组合开关）；10kW、10kW、20kW、20kW、20kW（五只拨动开关），合计：109.97 KW；

感性负载：分相独立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；10kVA、10kVA、20kVA、20kVA、20kVA（五只拨动开关），合计:109.97KVA；

容性负载：分相独立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；10kvar、10kvar、20kvar 、20kvar、20kvar（五只拨动开关），合计:109.97 kvar .

光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理

ACLT-3840M阻性、感性、容性负载功率分别是140K，满足130KW以下并网逆变器的孤岛保护功能检测：

阻性负载：分相独立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分别有三只10档旋转组合开关，共九只组合开关）；10kW、10kW、20kW、20kW、50kW（五只拨动开关），合计：139.97 KW；

感性负载：分相独立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；10kVA、10kVA、20kVA、20kVA、50kVA（五只拨动开关），合计:139.97KVA；

容性负载：分相独立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）； 10kvar、10kvar 、20kvar、20kvar、50 kvar（五只拨动开关），合计:139.97 kvar .

阻性、感性、容性部分均可自由组合，最小步进幅度10W。

适用环境温度范围：－10～+50℃。

接入负载电压： 三相AC380V/50Hz（线电压380V，相电压220V）。

接线方式：三相四线制AC380V，或单相AC220V接入均满足检测需要。

电压精度为±0.5%、电压分辨率为0.1V。

频率测量范围为40-65Hz。

电流测量范围0-500A。

冷却方式：风冷。工作电源：交流220V/50Hz。

ACLT机箱本身带有控制面板，并带有RS232接口，主机和计算机相连接，并通过相关软件实现主机的测量数据传到远程PC机中进行分析处理。

PC机软件可显示本次测试中的最大功率值，峰峰值。

光伏逆变器孤岛保护检测仪器-台湾群菱诚招代理

四、ACLT在并网逆变器出厂检验和型式检验项目上的详细应用：

五、ACLT并网逆变器试验检测装置的现场应用工作示意图

六、ACLT并网逆变器试验检测装置生产参考的技术标准有：

ACLT并网逆变器试验检测装置的研发生产参考了----

《并网光伏发电专用逆变器技术要求和试验方法》-2009

GB/T 19939-2005《光伏系统并网技术要求》、

UL 1741:1999《独立电力系统用逆变器、变换器、控制器》、

AS 4777.2：2005《通过逆变器连接的电源系统的并网 第二部分：逆变器要求》、

IEEE 1547:2003《分布式电源与电力系统进行互连的标准》、

IEEE 1547.1:2005《分布式电源与电力系统的接口设备的测试程序》，

IEC62116《光伏并网系统用逆变器防孤岛测试方法》
