风光互补路灯控制器
地区城市：安徽省－合肥市 更新时间：2011-7-18 17:53:15
联 系 人：石小姐 有效期限：2012-7-15 15:24:57
公司名称：合肥赛恩电源科技有限公司
电子信箱：1766502668@qq.com 联系电话：86-551-5314876
风光互补路灯控制器是我司于2006年研制的国内首款控制器，专用于新型路灯（风光互补）系统的集成
中央智能控制管理设备。通过近几年的不断改善与升级，此高端型控制器为我司第5代（verion5.0）产品。
具有功能强大，配置兼容型强，可靠性经过多年的实践案例验证，稳定性极高等特点。

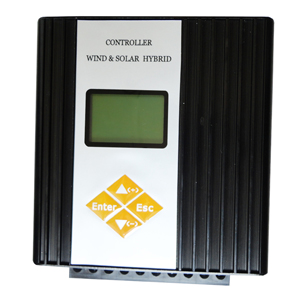

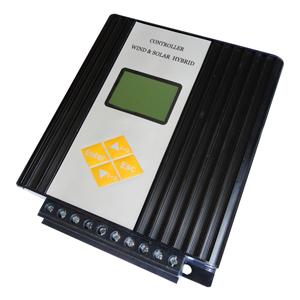

产品图片
产品特点
l 独立的柔性升压电路：解决了小功率垂直型风机的充电效率问题。
l 内置无级卸荷器：避免了传统短路方式造成风机过热，损伤等现象。
l 防腐蚀，防水特性：整体优质铝合金外壳，表面氧化磨砂处理。
l 12V/24V系统自动识别兼容功能：避免用户不同系统分别采购，降低成本。
产品性能对照表
|
性能 |
一般控制器 |
友好型控制器 |
优劣对比 |
|
卸载模式（大风保护） |
短路方式 外挂方式 |
内置卸荷器 |
避免短路方式造成风机 过热，损伤。避免外置 式安装不方便等现象 |
|
升压功能 |
无或复杂的变压单元 |
柔性独立升压电路 |
成本低，效果好 |
|
12V/24V兼容 |
无 |
自动识别 |
避免重复采购 |
|
整体壳防腐处理 |
无 |
定置高级优质铝壳 |
散热效果优良， 防腐防水 |
|
整流防反充 |
采用电子元气件 |
定制专用模块 |
极大提升了可靠性 |
|
散热效果 |
发热发烫 |
整机无明显热感 |
保证了设备运行的稳定性 |
l 具有限流/限压功能
l 风机卸载功能
l 各种常规保护功能
l 用户可手动设置参数功能
l 实时数据通讯功能
l 多种输出定义，用户可自行设置时
产品制造工艺
l 采用SMT自动流水线工艺;
l 采用ROHS元器件，符合欧盟出口标准;
l 核心CPU采用原装美国ATMEL进口，军品等级;
l 严格的质量管控：IQC来料检验，PQC过程控制，100%QA出货确认。
风力发电机控制设置定义：
|
风机额定功率 |
200—600 |
Wp |
|
风机输入最大功率 |
800 |
Wp |
|
风机输入电流范围 |
0—40 |
Amp |
|
12V系统卸载开始电压（默认值） |
13-15（14.4） |
Vol. |
|
24V系统卸载开始电压（默认值） |
26-30（28.8） |
Vol. |
|
卸载开始电流（默认值） |
10-20（18.0） |
Amp |
|
过转速（默认值） |
300-1500 |
RPM |
光伏电池板设置定义:
|
光伏电池板最大功率 |
200 |
Wp |
|
12V系统最大开路电压 |
38.0 |
Vol. |
|
24V系统最大开路电压 |
46.0 |
Vol. |
|
光伏电池板最大充电电流 |
35.0 |
Amp |
蓄电池管理定义：
1.12V系统电压保护范围
|
过放保护电压（默认值） |
10-12 可调（10.8） |
Vol. |
|
过放保护恢复电压（默认值） |
11-13 可调（15.0） |
Vol. |
|
过充保护电压（默认值） |
14-18 可调（14.4） |
Vol. |
|
过充保护恢复电压（默认值） |
14-18 可调（16.0） |
Vol. |
2.24V系统电压保护范围
|
过放保护电压（默认值） |
18-22 可调（20.0） |
Vol. |
|
过放保护恢复电压（默认值） |
22-28 可调（25.0） |
Vol. |
|
过充保护电压（默认值） |
25-32 可调（28.8） |
Vol. |
|
过充保护恢复电压（默认值） |
24-30 可调（26.0） |
Vol. |
3.输出设置功能
|
两路输出最大电流 |
15 |
Amp |
|
两路输出最大功率 |
150 |
Wp |
|
每路输出方式 |
光控开/关 、时控开/关 、半功率/全功率 |
|
|
显示方式 |
超大LCD（背光型） |
|
显示内容 |
可浏览查阅蓄电池电压,充电电流,风机电压电流,光伏电压电流,风机功率,光伏功率,以及过压, 欠压, 过载, 短路,黑夜等多种工作状态 |
|
标准通信接口 |
RS232（可选 RS485，RJ45，GPRS等） |
|
温度补偿（选配） |
4mV/℃/2V ,–35℃--+80℃ ,精度：±1℃ |
|
工作环境温度 |
-20~+50℃/35~85%RH（无结露） |
|
工作海拔高度（m） |
≤5000（海拔超过1000米需按照GB/T3859.2规定降额使用) |
|
防护等级 |
IP26 |
|
外形尺寸（mm） |
155*150*80 |
|
净重（kg） |
2.0 |
* 本产品拥有两项技术保护专利，谨防仿造。
