GKZD-126直流系统绝缘监察及选线装置

发电厂和变电站的直流系统是控制系统和信号系统、继电保护自动装置的工作电源，直流系统的工作可靠性直接影响电力系统的安全。但直流回路种类繁多，支线纵横，发生接地的几率非常高。正常情况下，直流系统的正负母线是对地浮空的。当直流系统发生一点接地时虽不会影响正常工作，但当出现第二个接地点时，将有可能引起事故。因此必须立即排除接地故障。

然而，直流系统的接地故障查找却是一个棘手的问题。传统的方法是逐路断开各支路，根据绝缘监察装置的指示来确定故障支路，然后顺着该支路逐级查找，最后确定接地点。这种方法十分费时费力，而且当断开某一支路时，该支路上的控制与保护装置要短时退出，这时有可能引起事故。

GKZD-126型直流系统绝缘监察及选线装置 （以下简称直流选线装置）可以完美地解决上述问题。该装置采用现代微电子技术，能实现对直流系统的母线电压和对地绝缘的实时在线监测，发生故障时能及时报警并在不断电的情况下自动确定接地支路，在便携式探测仪的配合下可迅速查找到接地点，是传统绝缘监察装置的理想的升级换代产品。广泛适用于电力、煤炭、冶金、化工、石油等企业。

 ★功能及特点：

☆功能：

² 在线实时监测直流系统的绝缘状况。一旦系统的接地电阻低于预先设定的报警值，则自动报警。之后装置进入选线状态，显示并打印出接地支路号；

² 在线实时监测并显示直流系统的母线电压。一旦系统的母线电压超出预先设定的范围，则自动报警；

² 不需停电即可查找接地支路。在多点接地及系统对地电容较大的情况下仍有较高的准确度。在便携式探测装置的配合下可迅速准确地找出具体的接地点。正负母线的对地绝缘均匀下降时仍能准确报警；

² 可以随时方便地更改设置参数，如各种报警值等；

² 可以记忆20次最新的报警信息供随时显示和打印；

² 采用先进的液晶显示技术，显示容量大。以菜单方式操作，简单方便；

² 采用插板式结构，便于维护；

² 本装置具有RS232或RS485串口，同微机监控系统相连，易于实现远方监测；

☆与国内的同类装置相比，该装置具有如下优点：

² 检测灵敏度高，受系统对地电容影响小；

² 系统的正负母线对地绝缘均匀下降时仍能准确报警；

² 抗干扰能力强，可靠性高；

² 能同时监测两段母线。

★技术规范：

☆监测最大路数：12路、24路、36路……最多至126路

☆系统接地检测灵敏度： ≤99kΩ

☆支路接地检测灵敏度∶ ≤20 kΩ

☆每条支路的检测时间∶ ≤10秒

☆接地报警信息追忆：         20次

☆输出报警信号： 电压异常、接地

☆通讯接口标准： RS-232， RS-485

☆适用的直流系统电压等级： 220V、110V、48V

☆电源电压： 交流187V到253V或直流176V到242V

☆装置功耗： ≤15W

☆重量： ≤15kg(不含传感器)

☆工作环境 温度-5℃～40℃,相对湿度≤90%

★型号设计说明：

该装置有3种型号∶-1型适用于单段母线，最大31路； -2型适用于单段母线，最大63路； -3型适用于双段母线，每段最大63路。

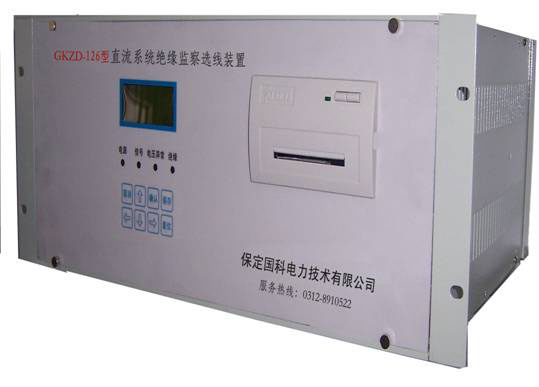

★结构及外观：

该装置采用标准19英寸机箱，可安装于直流屏或其它控制屏上。机箱的大小和屏面的开孔尺寸:屏面开孔为450mm×177.5mm。

★传感器的型号及规格：

为适应提取不同粗细的直流馈线的编码信号，直流馈线始端装有传感器。传感器安装在每路馈线的出口处，且用金属支架固定。每路馈线的进线和出线同时从传感器的中心孔穿过(对闪光回路，也需将闪光信号线穿入)。传感器有3种规格可供选用。型号分别为LCT-1、LCT-2和LCT-3。具体尺寸见下图：

★订货说明：

订货时请提供如下信息：

☆直流系统的母线分段情况；

☆直流系统的母线电压；

☆所需传感器的数量及型号

☆如需使用串口，请告知串口类型和通讯规约；

☆其他特殊要求。
