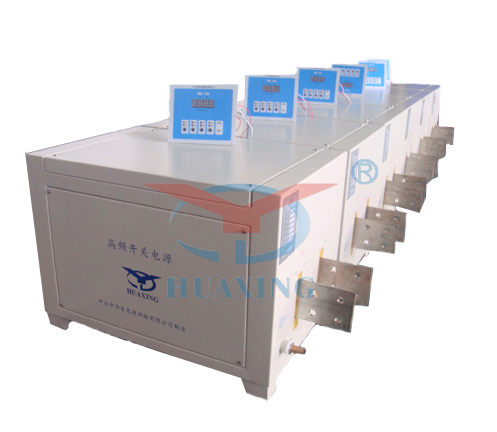

线路板电镀设备
地区城市：广东省 －中山市 更新时间：2012-9-28 18:14:36
联 系 人： 林工 有效期限：2013-9-28 10:15:57
公司名称：中山市华星电源科技有限公司
电子信箱：hxpower@hx-power.com 联系电话：86-0760-88588819
线路板电镀设备-概述:
PCB电源的突出要求一是可靠性要求高，镀层匀称度高。我公司生产的PCB电源采用了全新的电源运行及监控电路，冗余量大，可以保证电源可靠运行。匀称度主要取决于电源输出波形，我公司PCB电源参照了德国、日本等国的设计技术，输出波形整齐，无毛刺，可有效改善电镀层的均匀度。该电源还有减少工作时间短、节省原材料、降低成本等功效。
1、 降低孔隙率,晶核的形成速度大于成长速度,促使晶核细化。
2、 改善结合力,使钝化膜击穿,有利于基体与镀层之间牢固的结合。
3、 改善覆盖能力和分散能力,高的阴极负电位使普通电镀中钝化的部位也能沉积,减缓形态复杂零件的突出部位由于沉积离子过度消耗而带来的“烧焦”“树枝状”沉积的缺陷,对于获得一个给定特性镀层(如颜色、无孔隙等)的厚度可减少到原来1/3~1/2,节省原材料。
4、 降低镀层的内应力,改善晶格缺陷、杂质、空洞、瘤子等,容易得到无裂纹的镀层,减少添加剂。
5、 有利于获得成份稳定的合金镀层。
6、 改善阳极的溶解,不需阳极活化剂。
7、 改进镀层的机械物理性能,如提高密度降低表面电阻和体电阻,提高韧性、耐磨性、抗蚀性而且可以控制镀层硬度。
传统的电镀抑制副作用的产生、改善电流分布、调节液相传质过程、控制结晶取向显得毫无作用,面对络合剂和添加剂的研究成了电镀工艺研究的主要方向。纳米开关电源解决了传统整流器存在的缺陷。
8、提高产品成品率、产品质量。
本产品以优质进口IGBT作为主功率器件，以超微晶(又称纳米晶)软磁合金材料为主变压器铁芯,主控制系统采用了多环控制技术,结构上采取了防盐雾酸化措施。电源产品结构合理，可靠性强。该电源以其体积小、重量轻、高效率、高可靠的优越性能成为可控硅电源的更新换代产品。
线路板电镀设备-特点:
1、体积小、重量轻：
体积与重量为可控硅电源的1/5-1/10，便于您规划、扩建、移动、维护和安装。
2、节能效果好：
开关电源由于采用了高频变压器，转换效率大大提高，正常情况下较可控硅设备提高效率10%以上，负载率达70%以下时较可控硅设备提高效率30%以上。
3、输出稳定性高：
由于系统反应速度快（微秒级），对于网电及负载变化具有极强的适应性，输出精度可优于1%。开关电源的工作效率高、所以控制精度高，有利于提高产品质量。
4、输出波形易于调制：
由于工作频率高，其输出波形调整相对处理成本较低，可以较方便的按照用户工艺要求改变输出波形。这样对于工作现场提高工效，改善加工产品质量有较强作用。
线路板电镀设备-技术指标:
|
输入电压 |
AC380V/AC220V |
|
输出特性 |
恒流/恒压可转换 ( 0~额定值 ) |
|
输出波形 |
高频方波、直流及叠加波形 |
|
调节精度 |
≤1% |
|
效 率 |
≥89% |
|
功率因数 |
≤90% |
|
保护方式 |
过压、欠压、过热、过流 |
|
冷却方式 |
风冷或水冷 |
|
可选配置 |
PLC接口 |
|
环境温度 |
-20℃-45℃ |
|
环境湿度 |
≤80% |
|
绝缘等级 |
B级 |
|
防护等级 |
IP20 |
★ 我司可据客户要求快速定制各类特殊规格用于不同功能用途的大功率电源产品。
(电流10A～20000A,电压3V～600V),生产周期一周左右。
产品一年免费保修,终身维护,可免费为客户培训维修人员。
相关产品规格型号：
|
型号 |
规格/MM |
冷却方式 |
输出电流/DC.A |
输出电压/DC.V |
重量/kg |
|
GGDF-500/6 |
290×380×590 |
风冷 |
500 |
6 |
30 |
|
GGDS-500/6 |
340×340×220 |
水冷 |
500 |
6 |
18 |
|
GGDF-1000/6 |
340×440×650 |
风冷 |
1000 |
6 |
48 |
|
GGDS-1000/6 |
340×480×380 |
水冷 |
1000 |
6 |
35 |
|
GGDF-1500/6 |
340×440×650 |
风冷 |
1500 |
6 |
48 |
|
GGDS-1500/6 |
340×480×380 |
水冷 |
1500 |
6 |
35 |
|
GGDF-1000/12 |
340×440×650 |
风冷 |
1000 |
12 |
48 |
|
GGDS-1000/12 |
340×480×380 |
水冷 |
1000 |
12 |
35 |
