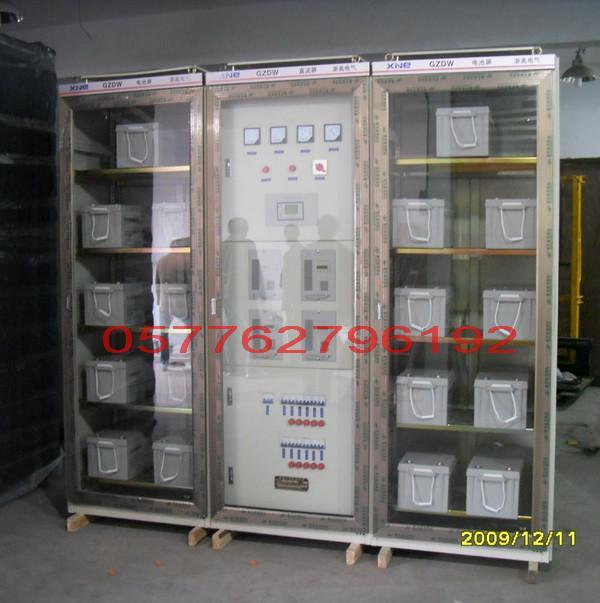

万正电气GZDW系列智能免维护直流电源屏
地区城市：浙江省 －GZDW系列智能免维护直流电源屏 更新时间：2013-1-28 17:39:20
联 系 人： 赵万龙 有效期限：2013-12-31 10:17:30
公司名称：乐清市万正电气有限公司
电子信箱：chhyk@163.com 联系电话：0577-62796192
GZDW系列智能免维护直流电源屏(直流屏根据市场需要，采用模块化结构, 结合GZDW微机直流屏先进的变流技术，融合多年的实践经验，在原有GZDW系列微机控制直流的基础上研制开发的新一代产品，该产品技术指标先进，稳压稳流精度高，纹波系数低，体积小，功率大，性能稳定，运行可靠，集各种功能为一体，可实现远程集中式四遥，综合效益好，高性能直流不停电电源，具有可靠性高，寿命长等特点，广泛应用于电力系统中的发电厂,变电站,高层建筑,智能小区,厂矿企业的用户变电站,自备电厂,开闭所及铁路,冶金,石化等需要直流操作电源,充电屏的场所,整流器采用高频开关谐振高效率智能电源模块,智能数字化技术,自主均流,温控风扇,保护功能齐全,性价比高,系统检测完善,设置方便,四么智能管理.监控根据蓄电池电力系统运行管理图,完成均浮自动控制及管理,并设有电温度补偿功能,监控模块提供电力标准的RUT/CDT协议,通过RS232/RS485或TCP/IP接口,可与电脑计算机或综合自动化等组成各种网管系统.超大全中文蓝色触摸屏显示,操作更加简便, 维护方便，成套性强，无污染环境。适用于无人值守的变电站所。
GZDW直流屏GZDW-17AH/220V
GZDW直流屏GZDW-20AH/220V
GZDW直流屏GZDW-24AH/220V
GZDW直流屏GZDW-38AH/220V
GZDW直流屏GZDW-40AH/220V
GZDW直流屏GZDW-50AH/220V
GZDW直流屏GZDW-60AH/220V
GZDW直流屏GZDW-65AH/220V
GZDW直流屏GZDW-80AH/220V
GZDW直流屏GZDW-100AH/220V
GZDW直流屏GZDW-120AH/220V
GZDW直流屏GZDW-150AH/220V
GZDW直流屏GZDW-200AH/220V
GZDW直流屏GZDW-300AH/220V
GZDW直流屏GZDW-400AH/220V
GZDW直流屏GZDW-1000AH/220V
技术特点>>>
● 智能化蓄电池充放电管理: 依据充电电压、电流及环境温度的变化,装置自动选择 恒流、均充、浮充充电方式,满足电池充电曲线的要求,防止蓄电池欠充或过充,使其处于满容量状态.也可启用蓄电池活化功能,延长蓄电池的使用寿命.
● 多种通讯方式:装置提供RS485/232通讯接口与上位机进行数据传输,采用CDT等多种通讯规约.完成直流电源系统的 “四遥”功能,实现变电站无人值守.也可选用GSM短消息平台和网络方式进行无线或有线通讯.
● 友好的人机对话:装置的监控器采用大屏幕宽温蓝背光汉显.可将直流系统的 运行参数、运行状态、故障信息显示在屏幕上.通过键盘可进行系统相关参数的设置,装置运行状况一目了然,操作极为方便.
● 配置可靠:装置配置国内外名优蓄电池,充电模块采用高频开关电源N+1冗余并联组合方式.交流双电源输入,并设有C级避雷器,可有效地吸收雷击产生的过电压,确保系统安全.
● 检测功能完善:装置具有多路交直流参数、电池节电压、绝缘支路定位,馈电回路状态、模块故障、温度等多项检测功能.若装置出现警情,既可发出报警信息,严重警情时,装置自动进入应急处理状态.
● 保护功能完善:装置具有交流输入欠、过压、缺相;输出欠、过压,输出限压,限流;模块过热、温度等多项保护功能.特别是电源模块内部具有短路回收特性,即使将模块输出端长时间处于短路状态,也不会损坏.故障消除后,模块能够自动恢复工作 .
直流屏主要技术参数>>>
交流输入范围:单相220VAC±20%
三相380VAC±20%:50HZ±10%
输出电压范围:180~320ADC(连续可调)
输出电流范围:0~320A(连续可调)
稳压,稳流精度:≤ ±0.2%
波纹系数:≤ ±0.1%
均流度:≤ ±1%
功率:≥92%
外形尺寸:800X600X2260(mm)也可按客户要求定做.
主监控>>>
5.7英寸超大屏幕液晶显示器,全中文友好界面,触摸屏操作更灵敏,简便
采用集散式结构,由主监控和各种检测单元组成
提供RS485和RS232通讯接口,实现四遥职能化管理
智能化电池充电管理功能,限流及时,稳定
可控制32台充电模块,双电双充功能,可巡检2组108节电池
可检测240路绝缘支路,160路故障输入,28路告警输出
工作电源可兼容AC110V,DC110V,AC220V,DC220V
直流检测单元>>>
检测合母电压,控母电压和电池电压,精度为0.2%
检测控母电流和电池电流,测量精度为0.5%
测量环境温度和电池温度,测量精度为1%
提供4路扩展测量,可检测通信,逆变模块电压电流
2路无缘节点输出,一路系统警告,一路控制模块电压电流
母线分段,可扩展一个直流检测单元
开关量单元>>>
每单元可检测40路故障信号输入,7路告警节点输出
当配有降压硅链时,可软件选择开放硅链控制功能
一个系统最多可扩展4个开关量单元
工作电源可兼容AC110V,DC110V,AC220V,DC220V
电池巡检单元>>>
每个单元最多可检测24节单体电池电压
2V电池测量精度为±3mV
6V电池测量精度为±10mV
12V电池测量精度为±16mV
一个系统最多可检测2组12节电池,每组5个,共10个电巡检单元
可通过拨码开关设定地址
工作电源可兼容AC110V,DC110V,AC220V,DC220V
绝缘检测单元>>>
检测三条母线对地电压,测量精度为0.5%
每个单元检测30回路支路绝缘电阻,测量精度为±0.3K欧姆
采用先进的霍尔漏电流传感器检测支路漏电流(小电流)的方式
提供传感器所需工作电源,无需外加电源
一个系统最多可扩展到8个绝缘检测单元,共240回路
工作电源可兼容AC110V,DC110V,AC220V,DC220V
电源模块特点>>>
内置监控,可实现单机或多机关联无监控系统运行
RS485接口,与电源监控连接,运行及控制参数实现四遥”
运行与控制参数可根据要求通过面板设定
N+1备份,高精度动态均流,无需任何调节
过流,过压,过温等多项警告模式及保护功能
多种输入输出接线方式,可实现带电插拔
单项或三相交流供电,使用灵活,方便!
订货需知>>>
请注明装置型号、规格或系统参数要求. 柜体外型尺寸、颜色要求. 装置的额定 电压、蓄电池数量、容量 及型号. 直流馈电回路数及最大负荷电流.接线方案及所需设备数量和交货
