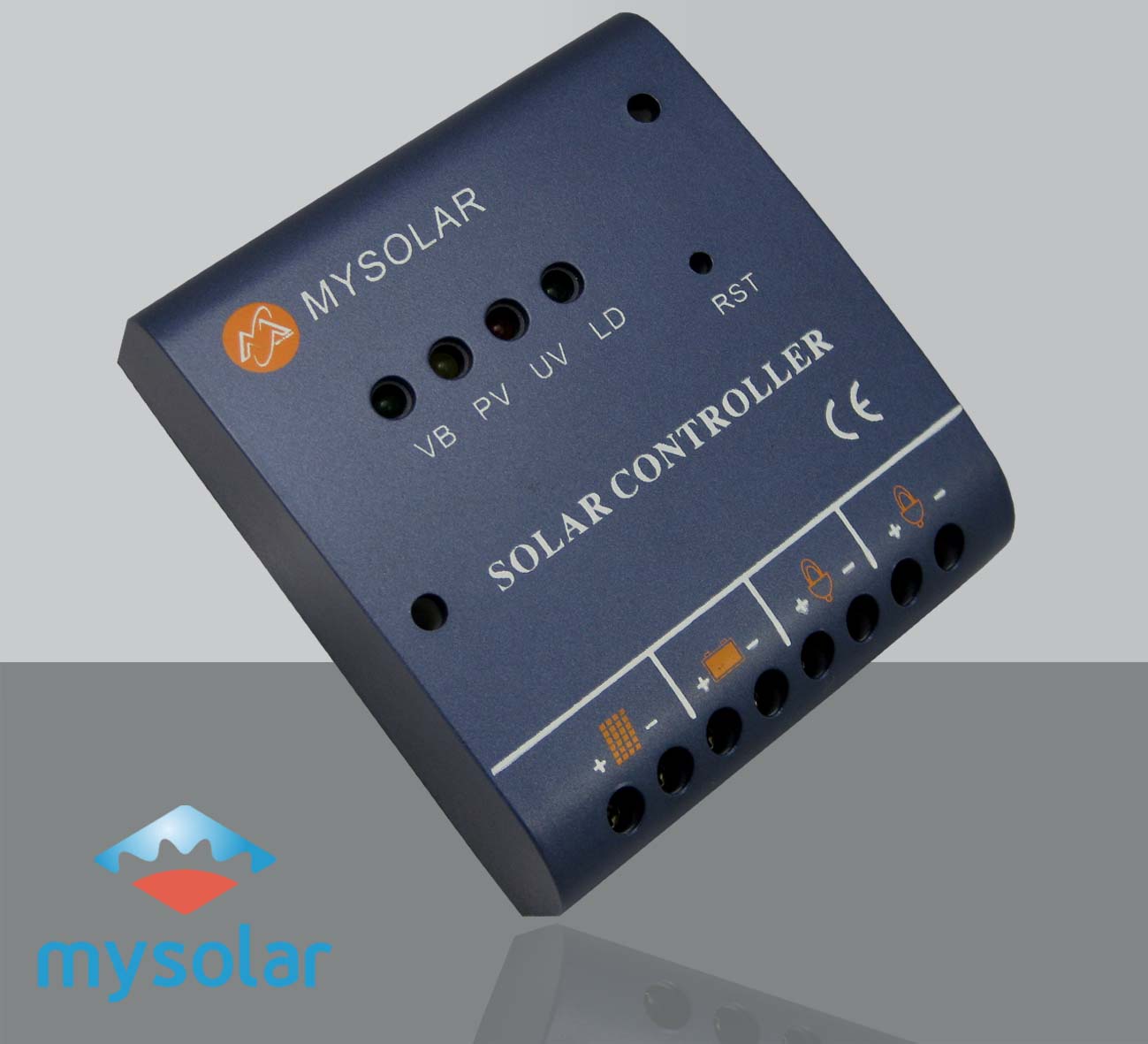

太阳能照明智能控制器
一般介绍
MYSC-L型太阳能照明智能控制器是采用先进的微电脑芯片和新颖的控制电路进行优化设计的新型产品，性能优异、质量可靠，是专用于各种太阳能照明或户用太阳能电源系统。
设计特点
1、针对太阳能充电的不稳定性，以及蓄电池的放电曲线，我们设计了专业的充放电回路，对整个系统实现了智能控制。
2、利用蓄电池放电率特性修正的放电控制。放电终了电压是由放电率曲线修正的控制点，消除了单纯的电压控制过放的不准确性，符合蓄电池固有的特性，即不同的放电率具有不同的终了电压，保证了蓄电池得到最有效的使用。
3、具有过充、过放保护等全自动控制，以上保护不会损坏任何部件。
4、双电压自动识别；可以用于12V系统和24V系统；接上蓄电池后自动识别工作系统。
5、直观的LED发光管指示系统运行状态，让用户了解使用状况。
技术参数
|
型号 |
MYSC-L205 |
MYSC-L210 |
MYSC-L215 |
|
额定充电电流 |
5A |
10A |
15A |
|
负载过载保护电流 |
5A |
10A |
15A |
|
负载短路保护电流 |
10A |
15A |
20A |
|
系统电压 |
12V/24V | ||
|
外形尺寸（mm) |
103(L)×91(W)×36.7(H) | ||
|
过载延迟时间 |
5A/ >10秒 |
10A/ >10秒 |
15A / >10秒 |
|
光控开启、关闭延迟 |
5秒 |
5秒 |
5秒 |
|
空载损耗 |
≤30mA | ||
|
放电回路压降 |
≤0.15V（40W/24V输出 ） 注: 不包括线损耗 | ||
|
工作温度 |
工业级：-35℃至+55℃ | ||
|
过放电压（欠压） |
11.1V±0.2V /22.1V±0.3V | ||
|
过放返回电压 |
12.5V±0.3V /25.6V±0.3V | ||
|
充满电压 |
14.3V±0.3V /28.5±0.3V | ||
|
超压电压 |
15V±0.5V /30V±1V | ||
|
超高压保护电压 |
33V | ||
|
L1负载控制方式 |
光控+时控（原厂设置） | ||
|
L2负载控制方式 |
纯光控（原厂设置） | ||
|
光控开启电压 |
12V电池板电压1.8V±0.2V 24V电池板电压3.6V±0.4V | ||
|
复位 |
常按复位键>15秒 | ||
|
防护等级 |
IP54 | ||
