在电力电子设备广泛应用的今天，工业用户、农业用户、商场、大厦、小区等大量非线性负载介入电网，导致高次谐波的产生，如果直接投入电容器补偿无功功率，提高功率因数，很容易造成对高次谐波引起放大，使供电系统电压电流发生严重畸变，影响用电设备安全。

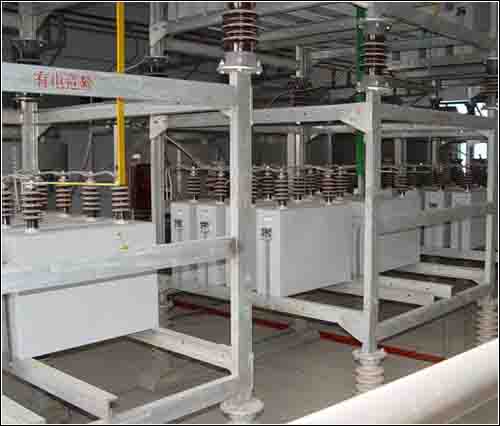

TSF-RX Ⅱ型滤波补偿装置针对上述情况，在补偿无功功率的同时抑制电网谐波，防止高次谐波的放大提高功率因数。主要适用于谐波含量不大，负荷变化频繁，需要补偿无功功率的用户。

TSF-RX Ⅱ型滤波补偿装置是采用80C196单片机为核心的微电脑动态补偿控制器，主回路采用电力半导体晶閘管无触点开关投切滤波支路的控制方式，自动投切，可以连续频繁投切滤波补偿支路，而不影响开关和电容器的寿命。设备技术先进、功能完备、可靠性高、维护量小、动态响应快等特点。快速跟踪系统变化，就地进行滤波补偿，改善用户的功率因数及谐波状况。自动化程度高，能在外部故障或停电时自动退出工作，送电后自动恢复运行。
主要特点
1.针对用户系统谐波无功专门设计制造，抑制高次谐波补偿无功功率。
2.根据谐波源谐波无功特性设定滤波补偿的投切方式和控制策略。
3.快速检测系统变化，按照负荷的谐波无功情况进行实现快速跟踪。
4.采用无触点自动投切，响应速度快（小于20ms），可连续频繁投切滤波补偿支路，而不影响开关和滤波补偿器的寿命。
5.使受电功率因数提高到0.95以上，降低配电网的线损、增加配电变压器的承载效率。
6.实时显示系统的功率因数、母线电压、投入系统滤波补偿器组数及补偿电流等数据。
7.保护功能齐全，具有滤波器组过电流保护、晶闸管过热保护、过压、欠压保护。
8.投切时无暂态冲击，无合闸涌流冲击、无电弧重燃、无需放电即可再投。
9.以单片机为核心，结构简单、功能强大、可靠性高，运行成本低。
设备规范
工作电压：220V/380V/660/750V/1000V （-15%～+10%）
工作频率：工频50Hz （偏差1Hz）
环境温度： -25~+40°C
海拔高度： <=2000m
环境湿度：相对湿度<=85%（25℃）
空气质量：无腐蚀性气体，无导电尘埃，无易燃易爆气体。

订货须知
负荷电力设备或配电母线的额定电压及一次接线图。
负荷电力设备系统状况，如额定电压、电流、容量、功率因数。
谐波含量，如电压含谐波有率、电流含谐波有率、电压波动情况等。
柜体型号、尺寸与颜色。
交货日期
其他要求
