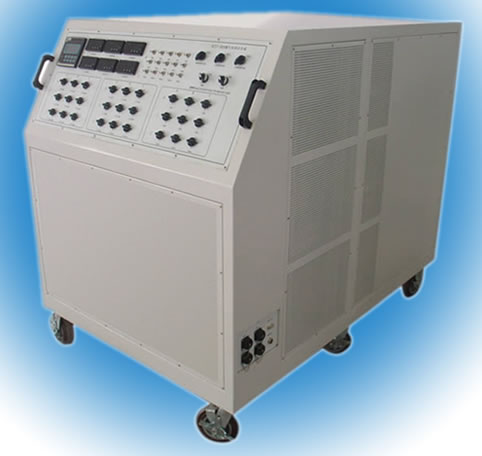

ACLT-3830H阻性容性感性RLC负载

与台湾国立清华大学技术合作，新技术、新突破，满足各类并网逆变器的鉴定检测、防孤岛保护试验、出厂检验、型式试验。以前，调节一个谐振点，您可能需要十分钟，或者更长，甚至无法调节到交流谐振点。现在您只需不超过1分钟，即可完成您想要做的并网逆变器防孤岛检测工作。本产品具有RLC自动加载功能，精确加载到位时，远程PC软件上的指示灯会智能提示操作人员。为用户创造价值，产品才更有价值。
以前，由于并网逆变器测试系统之中的寄生量您无法补偿，您调试出来的逆变器保护，非常有可能只是过欠频保护，而不是防孤岛自动保护，想知道为什么呢？请您致电我司专业技术应用工程师。

一、阻性容性感性RLC负载产品主要功能有：
1. ABC三相阻性加载功率、感性加载功率、容性加载功率直接分别独立显示，交流谐振点症状直接显示于面板上。RLC负载精确加载到位之后有指示灯提示。
2. 内置的阻性负载、感性负载及容性负载最小标准功率为0.01K，步进幅度0.01K，负荷功率连续可调，可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。
3. 阻性负载采用合金电阻元件，测试过程不会由于阻性负载元件发热而引起阻抗值热漂移变化。
4. 内置电感采用磁路式可控式的负载电感负载元件，满足线电压400V/50HZ（相电压230V/50Hz）工况下0.01KVA功率调节要求，满足长时间加载测试过程电感阻抗功率不会发生变化。
5. 内置电容采用标准CBB电容元件，满足线电压400V/50HZ工况下0.01KVAR功率调节要求，满足长时间加载测试过程电容阻抗功率不会发生变化。
6. 内置电容负载每一支路必须增加有防短路专用保护电路模块，避免电容器元件在测试过程及加载开关闭合瞬间发生短路烧毁主机。
7. ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相电压不平衡条件下精确调节交流谐振点。
8. 可根据性能参数检测要求，可以通过远程PC机设置相应的功率，任意组合、设定放电功率。
9. 主机采用电子电路控制，具有温度过热自动报警保护功能：由于特殊原因出现过过热、过流时，可自动切断负载。
10. 可以将测量数据记录及存储功能。方便用户作报告。
11. 新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。
12. 功率输入连续可调。负载采用耗能方式工作，散热采用强制风冷方式。
13. 检测过程的测量数据可以记录并保存到远程PC机上（远程控制室）。
14. 配备后台分析软件，测量数据可以导成EXCLE格式的检测报告。
15. 满足并网逆变器防孤岛试验检测要求，满足DIN VDE0126-1-1标准试验，满足IEC62116-2008标准试验流程检测要求，软件内置IEC62116-2008版内置测试步骤（31次）
16. 可以在远程PC软件上控制并调节RLC功率负荷（控制室操作台PC机上调节，具有自动加载功能、也可手动加载）。
17. 可以满足并网逆变器输出的三相电压不平衡时，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。
18. 主机控制电路能对阻性负载元件的的寄生电感进行自动补偿，满足精确加载有功功率检测。
19. 主机控制电路能对感性负载元件的寄生电阻进行自动补偿，满足精确加载电感检测，满足防孤岛试验检测。
20. 在防孤岛试验检测过程，要求设备能精确模拟交流谐振频率是50HZ；（电感负荷比电容大，谐振频率会大于50HZ，电感负荷比小于电容，谐振频率会小于50HZ，元器件寄生量过大，会导致谐振频率偏差，测试逆变器孤岛自动保护试验时，避免是由于过频或欠频引发保护，而不是防孤岛保护）
21. 在电力品质因素Q=2.5在电力品质因素Q=1的条件下,满足1--100KW单相或三相并网逆变器的精确检测，RLC负载精确加载到位之后有指示灯提示。
22. 所供产品免费保修一年，免费提供现场安装及调试技术支持服务。
二、阻性容性感性RLC负载ACLT-3830H的选配功能
建议选配智能型控制方式，软件内置VDE0126-1-1及IEC62116-2008防孤岛试验规范的检测流程及步骤，可调RLC负载自动加载提示功能，快速实施逆变器防孤岛试验检测，同时精确补偿RLC负载之中的寄生电感、寄生电阻值，做到精确鉴定检测并网逆变器的防孤岛保护功能。RLC负载精确加载到位之后有指示灯提示。

阻性容性感性RLC负载
