概说 平时蓄电池组接在整流设备上进行浮充（Floating Charge），保持在满充状态下，以备不时之需。蓄电池组自被安装妥当，完成初充电（Initial Charge）及放电试验再 充电后，即被加入直流供电系统使用。然而铅酸蓄电池经过一段时间使用以后，常易因活性有效物质的脱落变坏，正极栅格腐蚀以及硫化（Sulfuration） 等原因, 其容量逐渐减低。为了估计市电中断后，蓄电池组尚能供电的时间，就必需定期进行容量（放电）试验。本公司提供的电池组容量监视设备（BCSU）即是在电池放电和充电状态下测量电池电流及端电压变化，自动取得测试数据并及时发出警报的一套设备。

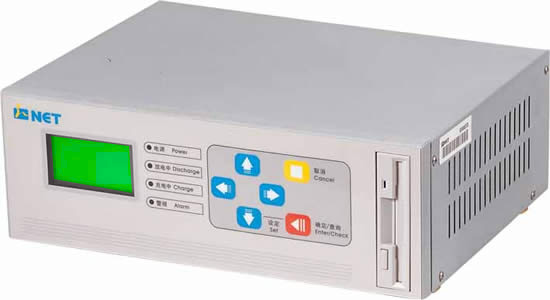

 UPS监控管理系统，UPS蓄电池监测仪BCSU-120N主要功能：
1、 监测主机为监测设备的主体，可同时监测多组蓄电池组。
2、 可通过5-10分钟短时间放电预估电池剩余容量并评估电池优劣：便于机房维护人员了解电池情况。
3、 具有多种告警功能：能适时发出警报，并停止放电。
4、 监测记录电池浮充及充放电情况：利用BCSU-120N，可以省却您测试记录的烦恼，它会自动的将采集到的数据汇成各种测试曲线—特性比较图、总电压曲线、各单体电压曲线、电压条曲线、记忆数据表格等，一目了然，而且自动生成测试报告，可随时打印。
5、 可以通过连接BDCT，对整组电池进行长时间放电，测量每个电池实际容量。
6、 便携式：操作简单，可移动，多组蓄电池可共用一台主机，轮流使用。

UPS监控管理系统，UPS蓄电池监测仪BCSU-120N主要特点：
1、测量功能：可随时测量及记录总电压、总电流、各单体电池电压等状况（可设定6-30秒测量一次）。
2、具有浮充时期记录功能：可在浮充记录电池状况，并适时做出“均充”建议（须选外部电池侦测器）。
3、异常告警：当蓄电池组电压及温度异常时，将发出告警。
4、主机可独立作业或多机并联作业。
5、可自动计算剩余容量，以提供目前电池组所剩余的容量。
7、 可列出特性曲线，及特性比较图，并判断蓄电池的优劣。
8、 记录功能：可记录浮充期间及充放电期间的蓄电池组电压、电流等信息。

UPS监控管理系统，UPS蓄电池监测仪BCSU-120N硬件及周边设备：
1、导带型电流传导型：本传感器能将通过电池的电流数据传至电池组容量监测器。（本传感器为组装方式）。
2、具有测量单电池电压（0-16V）的回路。
3、具有测量每一蓄电池组总电压及总电流的回路。
4、电脑连线功能：可与电脑连接、采集充放电的参数并进行电池性能评估及分析， 可与动力集中监控联网，具有远端监测功能。
5、具有LCD背光显示，实时显示现场各种电压、电流、温度等信息。
6、智能性数字面板输入，设定查询更加快捷，操作更为方便。
7、信号电缆线为0.3mm PVC导线。
9、 保护装置：每一回路均为镀金铜头接触并有过流保护装置。
10、 记忆装置：本机内部记忆装置采用FLASH ROM设计，记忆保存能力达10年。

BCSU-120N专利技术
BCSU-120N独有的蓄电池剩余容量分析新技术，该技术已专利经在美国、中国大陆、中国台湾申请了发明专利。利用BCSU-120N通过5～10分钟在线监测蓄电池组放电，即会找出蓄电池组中最差单体，并自动计算出蓄电池组各单体的实际容量和剩余容量。

BCSU-120N技术参数

特性 技术参数
应用范围 电力操作电源220V蓄电池系统
适用场合 便携式、可移动，适用于变电站、发电厂220V蓄电池系统
单体电压采集方式 有线采集
剩余容量分析功能 有
监测电池组数 1组
存储方式 主机内置闪存盘，外置USB接口
环境要求 温度：5~50℃ 湿度：10%~90%
电源要求   AC：220V±15%
通信速率 RS-232:300bps~19200bps可调
RS-485: 300bps~19200bps可调
电流测量界面 A. 测量范围：0~300A
B. 分辨率：0.1A
C.  精度：±2%
总电压测量界面 A. 测量范围：0~300V
B. 分辨率：0.16V
C. 精度：±0.1%
D. 输入阻抗:1MΩ以上
E. 耐压：1000V
电压测量界面 A. 基本单位：120路
B. 测量范围：0~16V
C. 分辨率：±4mv
D. 精度：±20mv
E. 输入阻抗:1MΩ以上
F. 耐压：1000V
