产品简介:

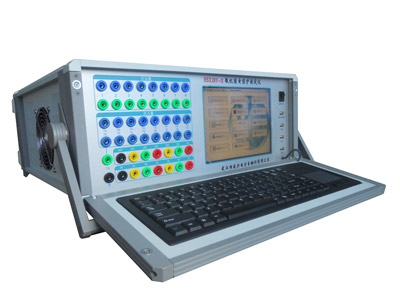

HSXJBY-II微机继电保护测试仪采用高性能工控机作为控制微机,直接运行Window XP操作系统,装置面板带有8.4 ” TFT真彩色LCD显示器、内嵌式工业键盘。装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。
试验的全过程及试验结果均在LCD显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。操作控制由工业键盘进行。操作简单方便,只需简单的计算机知识,极易掌握。
◆ 数字信号处理器微机
HSXJBY-II微机继电保护测试仪采用高速数字控制处理器作为输出核心,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑,每周波拟合的波形点数超过2000点。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。由于点数高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证高的精度。
◆ D/A转换和低通滤波
HSXJBY-II微机继电保护测试仪采用真16位D/A转换器。16位分辩率保证了全范围内电流、电压的精度和线性度。由于D/A分辨率高和波形点数高,D/A转换输出的阶梯波已具有相当好的波形质量,后级仅需较简单的低通滤波器即可滤除高频分量,还原出高质量、高稳定的正弦波,很好地克服了幅值和相位漂移等问题,
◆ 电压、电流放大器
相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流、电压特征。
功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。限时时间到,软件自动关闭功率输出并给出告警指示。输出电流越大,限时越短。
产品别称:
微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪。
产品特性:
◆ 经典的Windows XP操作界面,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”;
◆ 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;
◆ 配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作;
◆ 配备有外接USB接口,可以方便地进行数据存取和软件维护;
◆ 无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘;
◆ 采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求;
◆ 采用独特的算法,产生的波形精确,完全不同于曲线拟和的波形产生方法,保证信号为纯正的正弦波;
◆ 可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相位、频率, 2 ~ 20次谐波;
◆ 功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,每相电压可输出120V、电流可输出30A。在输出电流达到30A时,波形仍能保证不失真、不削峰;
◆ 具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源(空接点)、有源,并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作;
◆ 提供各种自动测试软件模块和GPS同步触发试验(选配)等;
◆ GPS同步触发误差小于50μS;
◆ 可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;
◆ 采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便;
◆ 仪器具有自我保护功能,采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
技术参数:
◆ 交流电流源
◇单相输出:6×30A
◇六相并联:180A
◇最大输出功率:≥250VA/相
◇各相输出电流幅度、频率和相位可以独立调节
◇输出精度:
0.1A~0.5A:±10mA
0.5A~10A:±0.2%
10A~30A:±0.5%
◇分 辨 率:
0.1A~10A:1mA
10A~30A:10mA
◆ 单相连续输出时间:
◇在 0~5A 范围内,能连续输出
◇在 5A~10A 范围内,连续输出时间 ≥45秒
◇在10A~20A 范围内,连续输出时间 ≥15秒
◇在20A~30A 范围内,连续输出时间 ≥5秒
◆ 交流电压源
◇单相输出:6×120V
◇最大输出功率:≥60VA/相
◇六相有共用中性点的电压源
◇各相输出幅度、频率、相位可以独立调节
◇输出精度:
1V~5V:±10mV
5V~120V:±0.2%
◇分 辨 率:
1V~10V:1mV
10V~120V:10mV
1.2.3 直流电流源
◇单相输出:-5A~+5A
◇最大输出功率:≥100VA
◇输出精度:
±0.5A~±1A:±10mA
±1A~±5A:±0.5%
◇分 辨 率:
±0.5A~±1A:1mA
±1A~±5A:10mA
◆ 直流电压源
◇单相输出:-150V~+150V
◇最大输出功率:≥100VA
◇输出精度:
±1V~±10V:±10mV
±10V~±150V:±0.5%
◇分 辨 率:
±1V~±10V:1mV
±10V~±150V:10mV
◆ 交流电压、电流源角度
◇相角范围:0°~ 360°
◇相角精度:±0.5°
◇相角分辨力:0.1°
◆ 交流电压、电流源频率
◇频率范围:1~1000Hz
◇频率精度:
1Hz~100Hz:±0.005Hz
100Hz~1000Hz:±0.01Hz
◇频率分辨力:1mHz
◇能输出2~20次任意幅值的谐波
◆ 同步性
◇电压电流同步性 ≤10μS
◆ 开入量
◇16路独立开关接点输入
◇兼容空接点与15V~250V有源接点,能够自动识别有源接点的极性
◇计时精度:在小于1S时 ≤1mS
◆ 开出量
◇8对可编程开关空接点输出
◇接点容量:
250VDC,0.5A
250VAC,0.5A
◆ 供电电源
◇交流输入电压
额定值:220V ± 10%
基准值:220V ± 2%
◇交流供电频率:
额定值:50Hz ± 10%
基准值:50Hz ± 2%
◆ 箱体尺寸与重量
◇箱体尺寸:470×190×470mm3
◇重量:约23kg
◆ 使用环境条件
◇环境温度:-10℃~+45℃
◇相对湿度:≤90%
◇大气压强:80~110kPa
