產品特點

●	電壓6V~600V、電流1A~400A 超過 50個機種可供選擇。
●	外型輕巧，1U半寬達750W、1U / 2U半寬達1500W、2U達3000W，單機使用或上儀器架都適用。
●	高進氣量通風面板，上下不需保留通風空間，可直接堆疊。
●	通用電源輸入，1UH / 1U / 2UH 機種 : 100-240Vac(50/60Hz)；2U 機種 : 190-240Vac(50/60Hz)。
●	定電壓(CV) / 定電流(CC)自動切換，反應快速。
●	全數位設計，高解析度16Bit DA設定輸出電壓、電流、高解析度24Bit AD 讀回(測量)輸出電壓、電流。
●	可並聯五台電源 或 串聯二台電源操作(注二)。
●	主動功因改善(APFC)使用SiC設計。
●	可程式過電壓、過電流保護，功率半導體過熱保護，反向、逆向保護。
●	提供輸出電壓緩升(Ramp up)，並可設定緩升時間。電壓緩降(Ramp down)，並可設定緩降時間。
●	One Key Recall，16組記憶，可直接面板呼叫或由背板類比接點控制。
●	關機前記憶，KeyLock 功能。
●	模組化設計，分散式 3 RISC CPU 多工處理。
●	遠端數位量測回授補償電壓最高5V。
●	隔離式RS-485，連線速度可達 115200 bps。
●	介面反應時間最快達 20ms。
●	RS-485為標準介面，選購GPIB介面。
●	SCPI compatible。
●	具類比訊號控制及監測功能，另有隔離式可選購。
●	智慧型無段調速風扇。
●	直流輸出 ON/OFF 開關。
●	全系列具CE認證。

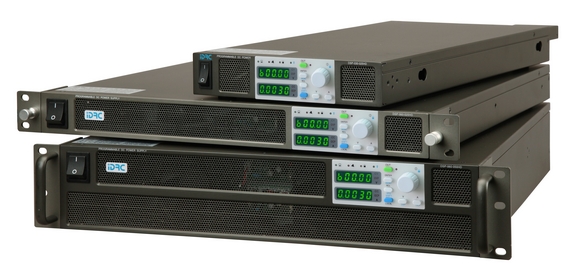

DSP-HD 系列  可程式定電壓、定電流 直流電源供應器

1UH 750W系列規格 :

機種速查表

TO->

PAGE 2

HOME

Output		Model	Ripple		Line regulation		Load regulation		Response time(S)			Remote Sense (V)	Size
CV	CC		CV	CC	CV	CC	CV	CC	Full Load UP	Full Load Down	No Load Down
V	A		mV rms	mA rms	0.05% +mV	0.1% +mA	0.05% +mV	0.1% +mA
0 - 6	0 - 100	DSP-006-100HD	10	180	2.8	11	2.8	23	0.08	0.05	0.6	1	1UH
0 - 8	0 - 90	DSP-008-090HD	10	180	2.8	11	2.8	23	0.08	0.05	0.6	1	1UH
0 - 12.5	0 - 60	DSP-12.5-060HD	10	120	4	8.5	4	18	0.08	0.05	0.8	1	1UH
0 - 20	0 - 38	DSP-020-038HD	10	76	4	5.8	4	12.6	0.08	0.05	0.8	1	1UH
0 - 30	0 - 25	DSP-030-025HD	10	63	5	4.5	5	10	0.08	0.08	0.9	1.5	1UH
0 - 40	0 - 19	DSP-040-019HD	10	48	6	3.9	6	8.8	0.08	0.08	1	2	1UH
0 - 50	0 - 15	DSP-050-015HD	10	43	8	3.6	8	8.2	0.08	0.08	1.1	2	1UH
0 - 60	0 - 12.5	DSP-060-12.5HD	10	38	8	3.25	8	7.5	0.08	0.08	1.1	3	1UH
0 - 80	0 - 9.5	DSP-080-09.5HD	10	29	10	2.95	10	6.9	0.15	0.15	1.2	4	1UH
0 - 100	0 - 7.5	DSP-100-07.5HD	10	23	12	2.75	12	6.5	0.15	0.15	1.5	5	1UH
0 - 150	0 - 5	DSP-150-005HD	16	18	17	2.5	17	6	0.15	0.15	2	5	1UH
0 - 300	0 - 2.5	DSP-300-02.5HD	25	13	32	2.25	32	5.5	0.15	0.15	3	5	1UH
0 - 600	0 - 1.25	DSP-600-1.25HD	75	8	62	2.13	62	5.26	0.25	0.3	4	5	1UH

1U 1500W系列規格 :

Output		Model	Ripple		Line regulation		Load regulation		Response time(S)			Remote Sense (V)	Size
CV	CC		CV	CC	CV	CC	CV	CC	Full Load UP	Full Load Down	No Load Down
V	A		mV rms	mA rms	0.05% +mV	0.1% +mA	0.05% +mV	0.1% +mA
0 - 6	0 - 200	DSP-006-200HD	15	360	2.8	18.5	2.8	38	0.08	0.05	0.6	1	1U
0 - 8	0 - 180	DSP-008-180HD	15	360	2.8	18.5	2.8	38	0.08	0.05	0.6	1	1U
0 - 12.5	0 - 120	DSP-12.5-120HD	15	248	3.4	14.5	4	28	0.08	0.05	0.8	1	1U
0 - 20	0 - 76	DSP-020-076HD	15	152	4	9.6	4	20.2	0.08	0.05	0.8	1	1U
0 - 30	0 - 50	DSP-030-050HD	15	125	5	7	5	15	0.08	0.08	0.9	1.5	1U
0 - 40	0 - 38	DSP-040-038HD	15	95	6	5.8	6	12.6	0.08	0.08	1	2	1U
0 - 50	0 - 30	DSP-050-030HD	15	85	7	5.2	7	11.4	0.08	0.08	1.1	2	1U
0 - 60	0 - 25	DSP-060-025HD	15	75	8	4.5	8	10	0.08	0.08	1.1	3	1U
0 - 80	0 - 19	DSP-080-019HD	15	57	10	3.9	10	8.8	0.15	0.15	1.2	4	1U
0 - 100	0 - 15	DSP-100-015HD	15	45	12	3.5	12	8	0.15	0.15	2	5	1U
0 - 150	0 - 10	DSP-150-010HD	24	45	12	3.5	12	8	0.15	0.15	1.5	5	1U
0 - 300	0 - 5	DSP-300-005HD	38	25	32	2.5	32	6	0.15	0.15	3	5	1U
0 - 600	0 - 2.5	DSP-600-02.5HD	113	15	62	2.26	62	5.5	0.25	0.3	4	5	1U

2UH 1500W系列規格 :

Output		Model	Ripple		Line regulation		Load regulation		Response time(S)			Remote Sense (V)	Size
CV	CC		CV	CC	CV	CC	CV	CC	Full Load UP	Full Load Down	No Load Down
V	A		mV rms	mA rms	0.05% +mV	0.1% +mA	0.05% +mV	0.1% +mA
0 - 6	0 - 200	DSP-006-200HDB	15	360	2.8	18.5	2.8	38	0.08	0.05	0.6	1	2UH
0 - 8	0 - 180	DSP-008-180HDB	15	360	2.8	18.5	2.8	38	0.08	0.05	0.6	1	2UH
0 - 12.5	0 - 120	DSP-12.5-120HDB	15	248	3.4	14.5	4	28	0.08	0.05	0.8	1	2UH
0 - 20	0 - 76	DSP-020-076HDB	15	152	4	9.6	4	20.2	0.08	0.05	0.8	1	2UH
0 - 30	0 - 50	DSP-030-050HDB	15	125	5	7	5	15	0.08	0.08	0.9	1.5	2UH
0 - 40	0 - 38	DSP-040-038HDB	15	95	6	5.8	6	12.6	0.08	0.08	1	2	2UH
0 - 50	0 - 30	DSP-050-030HDB	15	85	7	5.2	7	11.4	0.08	0.05	1.1	2	2UH
0 - 60	0 - 25	DSP-060-025HDB	15	75	8	4.5	8	10	0.08	0.08	1.1	3	2UH
0 - 80	0 - 19	DSP-080-019HDB	15	57	10	3.9	10	8.8	0.15	0.15	1.2	4	2UH
0 - 100	0 - 15	DSP-100-015HDB	15	45	12	3.5	12	8	0.15	0.15	2	5	2UH
0 - 150	0 - 10	DSP-150-010HDB	24	45	12	3.5	12	8	0.15	0.15	1.5	5	2UH
0 - 300	0 - 5	DSP-300-005HDB	38	25	32	2.5	32	6	0.15	0.15	3	5	2UH
0 - 600	0 - 2.5	DSP-600-02.5HDB	113	15	62	2.26	62	5.5	0.25	0.3	4	5	2UH

2U 3000W系列規格 :

Output		Model	Ripple		Line regulation		Load regulation		Response time(S)			Remote Sense (V)	Size
CV	CC		CV	CC	CV	CC	CV	CC	Full Load UP	Full Load Down	No Load Down
V	A		mV rms	mA rms	0.05% +mV	0.1% +mA	0.05% +mV	0.1% +mA
0 - 6	0 - 400	DSP-006-400HD	23	1000	2.8	42	6.2	85	0.08	0.02	0.5	1	2U
0 - 8	0 - 360	DSP-008-360HD	23	1000	2.8	42	6.2	85	0.08	0.02	0.5	1	2U
0 - 12.5	0 - 240	DSP-12.5-240HD	23	800	3.2	29	7.1	60	0.08	0.1	0.8	1	2U
0 - 20	0 - 150	DSP-020-150HD	23	600	4	18.5	8	38	0.08	0.1	0.8	1	2U
0 - 30	0 - 100	DSP-030-100HD	23	310	5	13	9.5	27	0.08	0.16	0.9	1.5	2U
0 - 40	0 - 76	DSP-040-076HD	23	250	6	10.5	11	22	0.08	0.16	1	2	2U
0 - 50	0 - 60	DSP-050-060HD	23	200	7	9	13	19	0.08	0.16	1.1	2	2U
0 - 60	0 - 50	DSP-060-050HD	23	150	8	7.5	14	16	0.08	0.16	1.1	3	2U
0 - 80	0 - 38	DSP-080-038HD	23	110	10	6.2	17	13.4	0.15	0.3	1.2	4	2U
0 - 100	0 - 30	DSP-100-030HD	23	90	12	5.3	20	11.6	0.15	0.3	1.5	5	2U
0 - 150	0 - 20	DSP-150-020HD	36	90	17	4.2	27.5	9.4	0.15	0.3	2	5	2U
0 - 300	0 - 10	DSP-300-010HD	57	50	32	3.1	50	7.2	0.15	0.3	3.5	5	2U
0 - 600	0 - 5	DSP-600-005HD	170	30	62	2.55	95	6.1	0.25	0.5	4	5	2U

● 以上測試環境為開機30分鐘後，環境溫度 23±5℃，環境溼度80%R.H以下，額定AC電源電壓、頻率。

● Ripple Bandwidth=300kHz(RMS) , Noise Bandwidth : <20MHz(P-P)。

● 6V~20V 機種漣波量測由2V ~ 額定輸出電壓、額定輸出電流；其他機種以額定電壓的10% ~ 100% ， 額定電流。

● 輸出反應時間，於額定輸出電壓，以電阻性負載測試而得。

● 因本公司不斷追求產品改良，故規格若有變更，恕不另行通知，網頁內容僅供參考，實際規格依出貨時規格書為準。

● 擎宏電子保留逕行更動規格及其他產品資訊之權利，並擁有對規格之最終解釋權力，且不承擔內容之錯誤或疏失。

● 接受特殊規格訂製。
