JH-XF 消防给水设备数字智能无压巡检装置（简称：JH-XF消防巡检控制柜）

问题的提出：

消防给水设备是各种水灭火系统的重要组成部分,其基本性能的优劣、日常维护管

理是否完善直接关系着被保护对象的安全,同时其基本性能与日常维护管理又存在

着紧密的关系。

一方面，日常的维护管理是消防给水设备维持基本性能的保证，另一方面，在消

防给水设备的设计中也应该考虑到方便日常的维护管理，实际上消防设施与非消

防设施比较，最大的不同之处就在于前者平时不用，战时必须可靠的运转，而后

者是平时常用，而消防作战时可以停用。
近年来，消防给水设备在供水能力、设备体型和自动化程度等方面都有了长足的

发展，但即使如此，发生火灾后消防给水设备不能正常运转的火灾案例屡见不鲜

，各地消防部门在日常的防火检查中发现的消防给水设备形同虚设的情况也比比

皆是。

主要问题如下：

1、消防供水设备的供电电源长时间中断，使水泵根本无法运转；
2、消防水泵严重锈蚀，不能正常运转；
3、消防水泵损坏或被杂物卡死；
4、消防给水系统的常开阀门被误关，使系统无法出水；
5、常闭阀门被误开，使供水设备所提供的水量短路回流；
6、系统的单向阀阀瓣损坏或被杂物卡死；
7、阀门开启度不够，局部水头损失增加很多（第2～7项在防火检查和消防验收中

常见）。
综合分析上述问题，供电中断、阀门的误开或误关，这些属人为原因造成,设备的

锈蚀和损坏属日常维护管理不善造成。

这些问题的解决除加强管理外，采取技术措施也可以及早发现并促进及时解决,基

于以上考虑，我们开发“消防给水设备数字智能无压巡检装置(消防巡检控制柜)

”，系统采用工业计算机控制技术，对消防给水设备、电动阀、电磁阀等设备进

行巡检、监测、控制。

JH-XF 消防巡检控制柜工作环境
环境：无爆炸性尘埃、腐蚀性气体
海拔：2000m
温度：0-40℃
湿度：80%  无冷凝水
电源：380V/220V±10%、3相、50HZ
JH-XF 消防巡检控制柜制造标准
遵守国际电工协会的IEC标准和国家GB标准
GB 50052-95 供配电系统设计规范
GB 50054-95 低压配电设计规范
GB 50055-93 通用用电设备配电设计规范
GB 18608-2006 消防联动控制设备

JH-XF消防巡检控制柜结构（详见样本）

JH-XF消防巡检控制柜设计原则
《JH-XF消防给水设备数字智能无压巡检装置》总体设计原则是：以监控、数据采

集系统和工业自动化控制技术为基础，自主开发的系统软件为核心，通讯采用

RS485总线和Modbus协议，实现自动化检测与控制，有效降低了设备维护人员的日

常工作强度，提高系统可用性并节约系统维护成本。
系统设计特别注重以下几个方面：
可靠性：基于成熟的工业控制级的软硬件产品架构；
实用性：在使用上完全尊重维护人员的使用习惯，一切为了操作者的方便而设计

使整个系统易于使
用，易于维护和升级；
易用性：全中文的操作界面，风格完全符合Windows软件设计标准，稍有软件知识

的管理人员经过简
单培训即可完全掌握；
功能完整:系统具有完善的历史记录和报警功能，人机界面丰富多彩，报警方式灵

活多样，而且支
持AVI、FLASH等多种动画效果；
安全性：考虑到消防的安全性要求，本软件的所有“设置”操作均需要密码才可

执行,系统共具有
999级操作权限，而且根据管理权限可以设置不同的管理级别；
开放性：采用微软公司DCOM、OPC等最新的软件技术，可以支持任何第三方的

ActiveX控件，支持任
何具有通讯协议的智能设备，而且可以和智能楼宇管理系统（IBMS）、数据库系

统、专家
系统等进行联接；
扩展性: 具有完全柔性的结构,可根据用户需求增加或减少任何软件模块，像“搭

积木”一样容易；
网络化：操作者不但可以在本地局域网上查看或操作，也可以在

ntranet/Internet上通过客户端软
件或者IE进行操作。

系统设计同时体现如下原则：严格系统设计方案、设备选型科学周密性、选择满

足系统功能需要
的设备、功能强、操作方便，在满足各项功能的前提条件下，尽可能降低费用。
即系统：先进型、可靠性、实用性和扩展性。

JH-XF 消防给水设备数字智能无压巡检装置功能、特点
01、符合GA30.2-2002强制性标准，首家通过国家消防电子质量检测检验中心型式

检验报告；
02、采用微机控制技术，技术先进，可靠性高，功能性强，操作简便。
03、巡检执行机构是低速驱动泵组，不会对水泵机械冲击，特别是对大中功率消

防泵其意义更大；
04、具有无压巡检功能，水泵转速低，泵不会出水，水系统不会对管网增压，无

管网、喷头破裂
之忧，并有防增压保护措施；
05、巡检执行机构是低速驱动泵组，低启动电流，低功率损耗，降低运行维护成

本；
06、具有人工手动操作、人工操作单台检测、定期自动巡检功能；
07、定期自动巡检周期、巡检时间可现场人为设定，巡检周期0-720h可调，巡检

时间0-20min可调；
08、对水泵电机的检测运行速度、过载保护阀值可按需独立设定；
09、具有水泵保护功能，水泵电机的过流、过压、欠压、缺相、短路等保护功能

；
10、在巡检运行时遇消防信号立即自动退出巡检运行，保证消防设备火灾时的正

常运行；
11、具有故障声光报警功能，直至人为现场解除故障为止；
12、具有完善的消防通讯接口，故障声光报警与消防值班室有互动操作接口（即

通信功能）；
13、具有巡检运行时的状态、操作过程、电流、电压显示功能；
14、具有数据、故障自动记录存储功能，以便日后查询；
15、数据、故障记录的类型及发生的时间，显示清晰易懂，一目了然；
16、对误操作具有智能保护功能：
（1）防止同时巡检多台水泵；
（2）手动运行状态限时，即由于长时间处于手动状态，没有进行巡检，超过巡检

周期设定的
时间则进行报警提示，以防止消防水泵长期处于非运行状态而漏检

JH-XF 消防巡检控制柜扩展功能（根据需求设置）
1、故障报警信信息通过语音拨号通知管理人员；
2、电磁阀状态的检测；
3、消防水箱、水池水位信号的检测；
4、电动阀的开启度检测，具有过扭报警功能；
5、绝缘监测报警保护，并与监控主机进行通信；
6、电机振动、电机轴温度进行检测监控；
7、消防设备的电气组回路进行监测；
8、防火电动阀门、电磁阀门进行监测；
9、管网压力进行监测；

10、水流量进行监测；

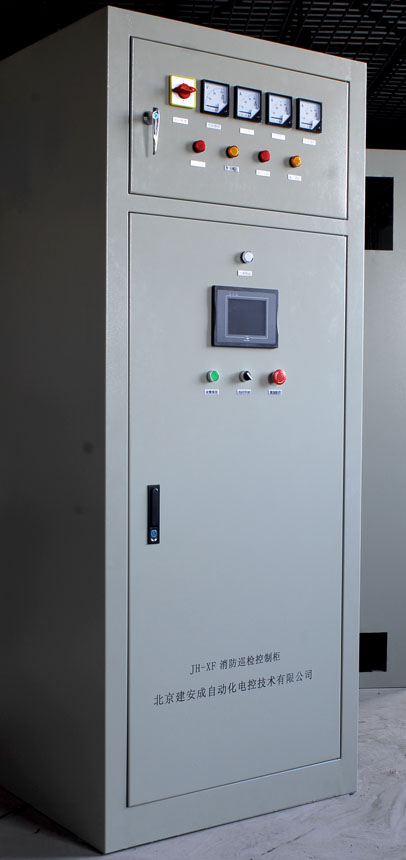

JH-XF 消防巡检控制柜示例图
