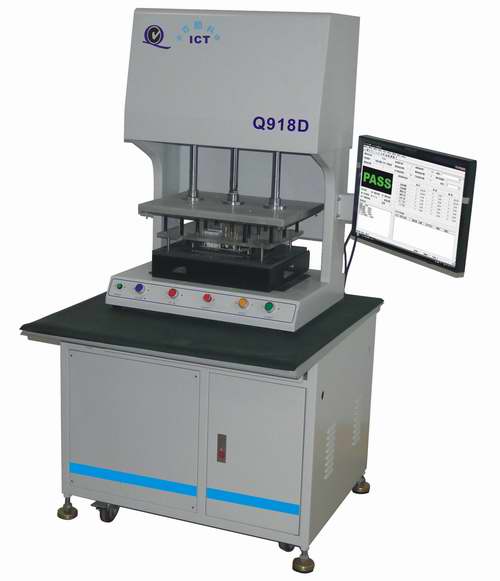

ICT测试仪Q918D

点击查看原图
信息类型:跳蚤市场    所属类别:其它新能源
地区城市:广东省 -深圳市 更新时间:2012-3-26 17:31:54
联 系 人: 张宁 有效期限:2012-4-26 9:49:43
公司名称:深圳市千百顺科技有限公司
电子信箱:zhang070402@126.com    联系电话:18926458396
详细描述

特 性--ICT的功能

Q918D是我司根据市场需要,全新推出的一款电路板测试仪,可满足业界目前对电路板常规元件、发光二极管亮度、按键测试、有源器件供电测试输出电压电流的测试需求。

短的数秒钟内,全检出组装电路板(loaded PC board)上零件-电阻、电容、电感、电晶体、二极体、稳压二极体、光偶器、继电器等零件,是否在我们设计的规格内运作。

先期找出制程不良所在,如漏件(missing part)、折脚(bending)、短路(short)、锡桥(bridge)、反向(miss-oriented)、错件(wrong part)、开路(open)、焊接不良等问题,回馈到制程的改善。 (电路板上的元件焊好以后,能测试元件的特性是否正常)

述故障或不良资讯以印表机印出测试结果,包括故障位置、零件标准值、测试值,以供维修人员参考。可以有效降低人员对产品技术依赖度,不需对产品线路了解,照样有维修能力。

特性:电解电容器极性测试功能ECJ;  BGA及银胶贯孔阻值测试   自动隔离点选择功能;  自动开短路、元件学习功能;  连板展开及连板测试功能 ; WINDOWS视窗操作介面;  超强电路板图形检视功能;  超强测试报表及测试统计分析功能; 超容性; 品牌ICT程序均能兼容和相互转换; 子板选侧:跳过故障位打件的光板,不测试

    配备 EC Jet 测试技术,电解电容极性测试:

长久以来,电解电容极性(Polarity)测试一直是品保人员心中永远的痛。 电解电容的反插在PCB上形同潜藏的不定时炸弹,不知何时有爆裂的危险。 传统ICT对电解电容极性测试可测率仅30~50%,不但测试时间长,且漏判率高,而采用人工目视检查亦同样耗时而不可靠。

针对实装电路板电解电容极性和并联电容漏件测试,提出整体解决方案,可测率趋近于100%, 测试速度快而精确,真正解决您生产线电解电容测试的问题。针对电解电容,可测率趋近100% 固态防爆电解电容极性趋近100%测试 并联电解电容漏件测试



    人性化Windows介面,操作简单、上手容易



ICT 编辑画面

ICT 测试画面

ICT 板示画面



    强大的板示功能(Board View)

测试时可即时图形显示不良元件、脚位及针点位置,编辑时可随点随选或手动输入零件编号、脚位、短/开路不良群组、网点列表等,方便问题查找及维修。

    五线式测试技术,最高可测四端元件

传统二线、三线测试技术,均只能作较粗略之量测,易造成量测的死角。本公司机种采用五线式(5 wires)测试技术(2 wires信号, 2 wires测量表头,1 wire Guarding),可快速、精确量测。

    ATPD自动测试程式除错

ATPD自动测试程式除错(Automatic Testing Program Debug),大幅节省DUT测试程式制作时间。

    完善统计分析报表,有效监控生产品质

针对被测板可作每日、每月或特定期间之测试资料统计分析。根据不良零件、不良针点排行,能很快找到生产问题点所在,有效地达到如针床品质、DUT品质等生产问题之监控。



   超强全自动学习功能(ATPD

可快速完成程式调试,节约程式调试时间;先进的连板展开及子板侦测功能,连板展开后无需调试,子板侦测可实现对连板中缺板或无着件板自动删略测试

     微电阻精密测试

使用四线测试技术可消除通道和针点接触电阻,测试稳定,最小可测试0.05欧姆电阻。

完善的自我检测功能,开机即对设备的量测卡、开关卡和I/O卡自检,保证测试前设备的良好性。

    SFIS(option)----测试特点及系统选择

 可搭配SFIS(Shop-Floor Information System)现场管理软体连线

单步10个隔离点,对待测体信号源分流提供了更强的隔离效果,提高了测试的稳定。



预留SFIS系统、条码扫描、方位监控、盖章功能、红外线保护等接口,客户可根据需求进行选购。

 测试点数(标准配置)

 384pins(Standard)  可根据客户需求扩增

 测试步骤

  无限制

 开关卡

 每一通道卡有64个通道,128点(选件)

 隔离点

  每一测试有10

 测试速度

  /短路 : 0.5sec/1024 points

每一零件 : 2ms ~ 40ms/step

 A/D...D/A

  14 位元

 信号源

  AC 电压 : 10mVPP ~ 2500mVPP
  DC
电压 : 10mV ~ ±1250mV
  AC/DC
电流 : 10uA ~ 20mA

测试频率 : AC 100 ~ 100KHz



 测试范围

 电阻

  0.1Ω ~ 40MΩ ±1%~5%

 电容

  1pF ~ 40mF±2%~5%

 电感

  1uH ~ 50H±2%~5%

 二极体及DR模式

  0.1 ~ 6V±1%~3%

 稳压二极体

  0.1 ~ 15V±1%~3%(标配)或0.1~50V±1%~3%(选购全Realy开关卡)

 电晶体

  三端测试Vce饱和电压及β

 场效电晶体

  三端测试Vds, Cds , Rd(on)

 光藕器及继电器,用四端测试其导通电压或电阻

 电解电容器极性测试

  3端电解电容极性测试  2端漏电法

 贴片元件空焊测试(选件)

  可另选购SMD元件开/短路及空焊测试模组

 阻抗串并联

 采用多频率测试法或振幅相位法 (相位分离法,8°~82°)

 主处理机

  IPC相容主机

 打印机(选件)

  可另选购40Column/双色打印机

 操作系统

WinXPSR2界面(选购)/Windows98SR2界面(标配),ICT软件

 使用电源

  AC 100 ~ 240V

轻型压床规格



460mm(W)×370 mm(D)×550 mm(H),气缸行程:100mm ,缸径:40φ,出力:100kgat 5bar

压床选择

1.轻型压床.     2.夹手治具.      3.发针治具

电路板工作尺寸

180mm×300 mm

机器尺寸

485 mm(W)×500 mm(D)×325 mm(H)

供给气压

3~6kgs/cm2

选购功能

TAJSMD贴片元件开/短路及空焊测试模组;    稳压IC测试功能:0~11V0~20mA可程式;   LED亮度测试功能:0~11V0~20mA可程式;    按键测试功能
