产品特点：

●八路模拟信号采集，隔离转换RS-485/232输出

●采用24位AD转换器，测量精度优于0.05%

●通过RS-485/232接口可以程控校准模块精度

●信号输入/输出之间隔离耐压3000VDC

●宽电源供电范围：8 ~ 32VDC

●可靠性高，编程方便，易于应用

●标准DIN35导轨安装，方便集中布线

●用户可编程设置模块地址、波特率等

●支持Modbus RTU通讯协议

●低成本、小体积模块化设计

典型应用：

●信号测量、监测和控制

● RS-485远程I/O，数据采集

●智能楼宇控制、安防工程等应用系统

● RS-232/485总线工业自动化控制系统

●工业现场信号隔离及长线传输

●设备运行监测

●传感器信号的测量

●工业现场数据的获取与记录

●医疗、工控产品开发

● 4-20mA或0-5V信号采集

产品概述：

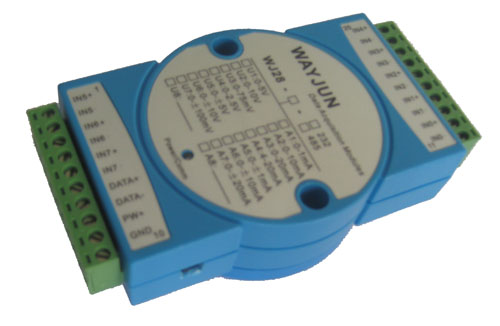

WJ28产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ28系列产品可应用在RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只WJ28系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

WJ28系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

WJ28系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

WJ28信号隔离采集模块，可以用来测量八路电压或电流信号。

1、 模拟信号输入

24位采集精度，8路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。

2、 通讯协议

通讯接口：1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、 抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
