1. 产品简介

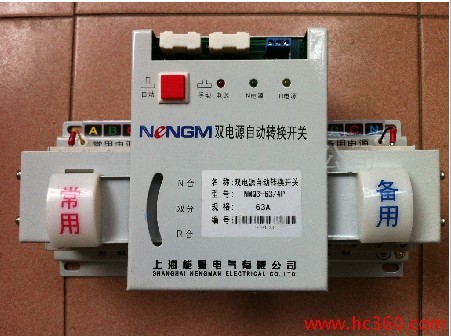

上海能曼电气63型双电源自动转换开关电器(以下简称转换开关)适用于交流50Hz或60Hz，额定工作电压400V，额定工作电流63A及以下的双回路供电系统。可根据需要对两路电源之间的选择性转换。产品具有短路、过载、欠电压、失压保护功能，同时还具备消防、双分和输出合闸信号功能。特别适用于需要消防要求的写字楼、商场、银行、车站、医院及高层建筑照明线路的安装使用。
产品符合GB/T14048、11标准。
2. 型号及含义

3. 正常工作条件
▲周围空气温度上限值不超过+40℃，下限值低于-5℃，24h的平均值不超过+35℃。
▲安装地点的海拔高度不超过2000m。
▲大气的相对湿度在周围空气温度+40℃时不超过50％，在较低的温度下，可以有较高的湿度；
▲最湿月的月平均最低温度为+25℃时，平均值最大相对湿度为90％，并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施。
▲污染等级为Ⅲ级。
▲运行地点无强烈振动和冲击，无腐蚀和破坏绝缘有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰。
4. 装配接线
接线时，常用电源N应接入常用电源执行断路器QN，备用电源R应接入备用电源执行断路器QR当0N和QR为四极断路器时，接线方式按接线图，其中QN和QR的1，3，5为三相进线端，2、4、6三相出线端，7为零线进线端，8为零线出线端。若选用断路器为三极断路器，则必须将常用电源(N)的零线NN和备用电源(R)的零线NR同时接到三极专用接线零端子上。
具体操作见接线图。
自动转换开关控制器的工作电源取自断路器0N和QR的进线端和零线，若选用断路器为三极断路器时，必须要接两路来的零线即NN和NR，该三极专用接线零端子在两台断路器中间。在自动转换开关安装，接线过程中，切不要把原接在进线端的本机控制线用掉，碰断或短路。
5. 使用操作
无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一自动按钮置于手动位置，当推动手柄顺时针旋转至终端时，备用电源执行断路器QN分闸，常用电源执行断路器QN合闸，当推动手柄逆时针旋转至终端时，备用电源执行断路器QN合闸，常用电源执行断路器QN分闸。
面板中，电源指示灯(黄)指示自动控制盒工作电源，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常后，将手动一自动按钮置于自动位置状态，如果常用电源供电正常，转换开关将自动投入常用电源执行断路器0N合闸状态，面板中N电源指示灯(绿)亮；如果常用电源供电不正常，则转换开关将自动投入断路器QN分闸，QR合闸位置状态，面板中R电源指示灯(绿)亮。
6. 维护
自动转换开关面板设有两只1A熔断器和一只三节接线端子，熔断器作为自动控制盒短路保护，接线端子则为指示信号灯至控制箱面板提供有源电源，其电压为交流220V， 电源为150Ma，其中1为常用电源信号灯电源，2为备用电源信号灯电源，具体操作可参考随机携带接线图中的控制箱信号灯外接虚线部分。
