高精度5位半数字电压表头,支持RS-232通讯

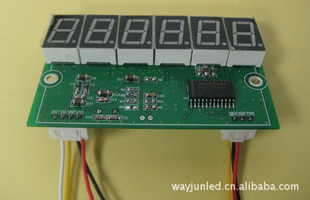

点击查看原图
信息类型:跳蚤市场    所属类别:其他电源配套
地区城市:广东省 -深圳市 更新时间:2012-6-18 19:50:57
联 系 人: 陈杰 有效期限:2012-12-18 9:15:58
公司名称:深圳市维君瑞科技有限公司
电子信箱:sales02@wayjun.cn    联系电话:0755-83356002
详细描述

产品特点

0 ~ 2V电压信号输入

测量精度:0.005%

分辨率:0.01mV

显示方式:5位半

电源采用DC5V供电

支持RS-232通讯



典型应用:

模拟信号测量、监视

设备运行监视

传感器信号的测量

工业现场数据的获取与记录

模拟信号转RS-232数字信号



产品介绍:

    产品采用高精度、低漂移的24AD转换器来测量模拟量信号,测量到的数据由单片机进行处理后输出到LED数码管显示,同时,产品还支持RS-232通讯功能,可以通过RS-232接口连接到计算机,将测量数据显示到计算机上。

    产品测量精度高,按工业标准设计,使用方便,广泛应用在工业测量,信号监测等领域。



极限参数:(1)

供电电源:0 ~ 5.5VDC

输入电压:0 ~ 2.5VDC

工作温度:   - 45 ~ +85

工作湿度:   10 ~ 90% (无凝露)

存储温度:   - 45 ~ +85

存储湿度:   10 ~ 95% (无凝露)



注意(1):在超过极限参数的条件下可能会对产品造成损坏,或影响其性能。供电电源无反接保护,请不要接反。



典型参数:

(以下数据如无特殊注明,都是在供电电源为DC5V,温度为25时测量的)

供电电源:5VDC4.75 ~ 5.25VDC

输入电压:0 ~ 2V

度:0.005%

温度漂移:±5 ppm/(最大±10 ppm/)

输入电阻:> 1 M Ω

转换速率:< 1S

  讯:RS-232通讯

功率消耗:0.3W (最大0.6W)

外形尺寸: 80 mm x 47 mm x 20 mm



RS-232通讯说明:

产品可以通过RS-232接口与计算机进行通讯。通过计算机发出命令,作出相应应答。用户可以通过串口调试助手,其他串口调试软件或Windos超级终端来进行通讯与测试。如果测试软件输入不了回车键,请使用十六进制格式输入命令。

出厂波特率:9600bps(可根据需要设置)



1、读取测量数据命令

  明:从产品中读取测量数据。

命令格式:#01(回车键)

参数说明:#    分界符,十六进制为23H

        01  模块地址,十六进制为30H,31H

        (回车键)  结束符,上位机回车键,十六进制为0DH

应答格式:>(测量数据)(回车键)    命令有效。

         ?01(回车键)      命令无效或非法操作。

参数说明:>    分界符。十六进制为3EH

        (测量数据)代表读回的测量数据。十六进制为每个字符的ASCII码。

        (回车键)  结束符,上位机回车键,十六进制为0DH

         ?    分界符,十六进制为3FH

其他说明:假如语法错误或通讯错误或地址不存在,模块不响应。



应用举例:用户命令(字符格式)    #01(回车键)

                  十六进制格式)2330310D

          模块应答(字符格式)    >+1.99999 (回车键)

十六进制格式)3E2B312E39393939390D

  明:测量到的数据是1.99999V



2、设置小数点位置命令

说明:设置产品小数点显示的位置。

命令格式:$015VV(回车键)

参数说明:$    分界符,十六进制为24H

        01  模块地址,十六进制为30H,31H

        5  设置小数点位置命令,十六进制为35H

VV  01~06,表示小数点从第一位到第六位。十六进制为每个字符的ASCII码。

        (回车键)  结束符,上位机回车键,十六进制为0DH

应答格式:!01(回车键)  命令有效。

?01(回车键)命令无效或非法操作

参数说明:!    分界符,表示命令有效,十六进制为21H

        ?    分界符,表示命令无效,十六进制为3FH

        01  代表输入模块地址。

        (回车键)  结束符,上位机回车键,十六进制为0DH

其他说明:假如语法错误或通讯错误或地址不存在,模块不响应。



应用举例:用户命令(字符格式)    $01501(回车键)

                  十六进制格式)2430313530310D

          模块应答(字符格式)    !01 (回车键)

十六进制格式)2130310D

  明:该命令把小数点位置设在第一位。



外形尺寸与接线说明:(单位:mm)
