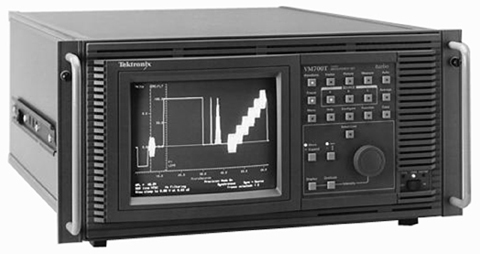

动视频测量系统
VM700T的自动模式(Auto mode),可以迅速而又自动地完成标准视频传输测量,这些测量包括CCIR REP.624-1,Rec.567和Rec.569等规定的项目。无论是场消隐期间或全场测量均可进行,并能与用户定义的测量容限相比较。当测量结果超出所规定的上,下容限时,仪器就会发出提示或是告警信息。并可按照操作者预定的时间或者受某一指定事件的触发而自动生成和打印测量报告。
测量的图形显示
仪器的测量模式(Measure mode)可以自动地用图形实时显示测量结果。场消隐期或全场测量的各个项目。包括噪声频谱,群时延。K因子,微分增益和微分相位等均能以清楚,直观,易于了解的形式呈现在屏幕上,并可以给出数字关系的测量显示。这种显示具有极快的测量刷新速率(每秒可达30次),这对于需要就信号的变化作出快速分析以及提供瞬间及时的调整是十分有用的。用户定义的测量容限植可以直观地反映在每种图形显示中,从而用于生成测量报告或成为用户定义的宏指令。例如,可通过调制解调器拨号报出测量结果并控制信号路径。参考于基准的相对测试方式,可使信号源归一化或消除测量过程中的信号通道误差。在NVRAM中可存储多至两路的视频基准。此外,通过VM700T FTP驱动器,可将视频基准下栽到PC机而后输入另一台VM700T以供继续使用。运行中的平均值模式可以用来减小噪声的影响。用户还可以按照自己的测量要求,编制测量项目和报告格式.
