测试项目 | TESTITEMS | ||||
1 | 直流输出电压 | DC OUTPUT VOLTAGE | |||
2 | 直流输出电流 | DC OUTPUT CURRENT | |||
3 | 直流输出功率 | DC OUTPUT POWER | |||
4 | 纹波峰峰值 | PEAK-PEAK RIPPLE | |||
5 | 纹波均方根值 | RMS RIPPLE | |||
6 | 输入有效值电流 | INPUT RMS CURRENT | |||
7 | 输入冲击电流 | INPUT INRUSH CURRENT | |||
8 | 输入功率因素 | INPUT POWER FACTOR | |||
9 | 输入功率 | INPUT POWER | |||
10 | 输出短路测试 | OUTPUT SHORT TEST | |||
11 | 输出过压测试 | OUTPUT OVER-VOL PROTECTION | |||
12 | 输出过流测试 | OUTPUT OVER-CUR PROTECTION | |||
13 | 输出过功率测试 | OUTPUT OVER-POWER PROTECTION | |||
14 | 动态测试 | DYNAMIC TEST | |||
15 | 开机时间 | TURN ON TIME | |||
16 | 关机间间 | TURN OFF TIME | |||
17 | 上升时间 | RISE TIME | |||
18 | 下降时间 | FALL TIME | |||
19 | 过冲电压 | OVERSHOOT VOLTAGE | |||
20 | 效率测试 | EFFICENCY TEST | |||
21 | 电源调整率测试 | LINE REGULATION | |||
22 | 负载调整率测试 | LOAD REGULATION | |||
23 | 能源之星测试 | CEC TEST | |||
24 | 测试中调整 | IN-TEST ADJUSTMENT | |||
25 | GPIB读写 | GPIB READ WRITE | |||
26 | RS232读写 | RS232 READ WRITE | |||
27 | USB读写 | USB READ WRITE | |||
28 | TTL信号控制 | TTL CONTROL | |||
29 | TTL信号读取 | TTL READ | |||
30 | 继电器控制 | RELAY CONTROL | |||
31 | 条形码扫描 | BARCODE SCAN | |||
*测试硬件软件可依使用者的应用要求变更。
系统介绍
ATS:Auto Test System 的缩写,意为自动测试系统。
本系统是一个主要用于对手机、笔记本电脑、数码相机、MP3、MP4等电子产品的充电器或直流电源进行自动化测试的系统,具有自动化程度高、操作简单、介面友好、性能稳定、测试准确、速度快等特点,是各种充电器、直流稳压电源、开关电源等生产厂家不可缺少的测试系统。

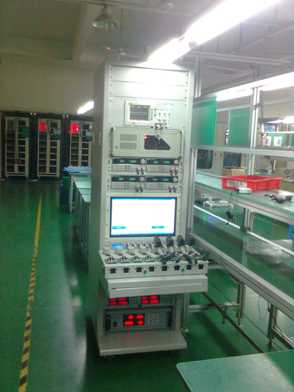

本系统采用的框架整套测试系统由硬件部分跟软件部分组成,硬件部分包括:计算机、变频电源、功率表、电子负载、数字示波器和测试夹具;软件通过USB和USB/GPIB转换接口,将计算机与上述其他硬件连接通讯,
测试的步骤
计算机将预设好的电源频率、电压条件写入到变频电源,并设置电子负载的参数;变频电源通过功率表对被测物供电,这时功率表可以测量被测物的输入电压、输入电流及输入功率等参数。被测物的输出端连接电子负载,同时并联数字示波器;电子负载为被测物提供可调负载,同时可以测量被测物的输出电压、输出电流及输出功率等参数,而数字示波器则可以测量被测物输出电压的纹波。
变频电源、功率表和电子负载都是采用GPIB标准接口与计算机连接,中间经过一个USB/GPIB 适配器转换称USB接口,而数字示波器则是通过一根USB线缆直接与计算机通讯。计算机通过两个USB接口,高效率地控制整套系统的协调工作,并且读取被测物各个方面性能的数据,再根据预设好的条件,判断被测物的综合性能是否合格,再生成单个样品的及批量样品的测试报表。由于计算机所需的接口仅是两个USB口,使用过程不需要在计算机主机内部添加硬件,不影响计算机系统的稳定性。
采用的测试设备为了使自动测试系统的设计能达到最大的智能化,以上提到的设备:变频电源、功率表、示波器及电子负载都必须具有通讯接口,即能与计算机连接并可用程序控制。设备可依据客户的实际条件来选择:如所需要的精度、性价比等因素都可作为选择的依据。另外,如果客户已经有此类型的设备,只要是可程式设备,都可以应用到系统中去。这样,在保证测试效果的同时,最大的减少客户的开支,减少客户因为采用新设备而造成原有设备的浪费。 |
