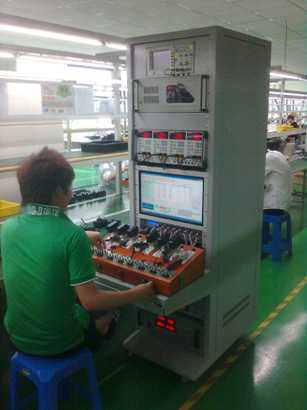

充电器自动测试系统

点击查看原图
信息类型：跳蚤市场 　　 所属类别：其他电源产品
地区城市：广东省 －深圳 更新时间：2012-7-4 15:07:27
联 系 人： 巫先生 有效期限：2012-10-4 14:35:09
公司名称：深圳市安拓森仪器仪表有限公司
电子信箱：wwwats@126.com 　　 联系电话：86-0755-29413013
详细描述

特点
中英文随心换双操作语言
测试项目编辑功能
历史报表浏览能
报表支持EXCEL与TXT格式
使用者权限设定
支持条形码
硬件软件订制
基于WINDOWS操作环境

 ATS8000系列电源供应器自动测试系统，适合CHARGE,AC-DC DC POWER SUPPLY,DC-DC CONVERTOR 等电源供应器的自动测试，具有测试速度快，测量准确，数据保存等优点。系统模块化设计，提供硬件多样化可选，如可程式交流电源，可程式直流电源，电子负载，数字功率计，数字示波器，时序分析仪，扩展控制器等。

       测试项目   TESTITEMS
1 直流输出电压   DC OUTPUT VOLTAGE
2 直流输出电流   DC OUTPUT CURRENT
3 直流输出功率   DC OUTPUT POWER
4 纹波峰峰值   PEAK-PEAK RIPPLE
5 纹波均方根值   RMS RIPPLE
6 输入有效值电流   INPUT RMS CURRENT
7 输入冲击电流   INPUT INRUSH CURRENT
8 输入功率因素   INPUT POWER FACTOR
9 输入功率   INPUT POWER
10 输出短路测试   OUTPUT SHORT TEST
11 输出过压测试   OUTPUT OVER-VOL PROTECTION
12 输出过流测试   OUTPUT OVER-CUR PROTECTION
13 输出过功率测试   OUTPUT OVER-POWER PROTECTION
14 动态测试   DYNAMIC TEST
15 开机时间   TURN ON TIME
16 关机间间   TURN OFF TIME
17 上升时间   RISE TIME
18 下降时间   FALL TIME
19 过冲电压   OVERSHOOT VOLTAGE
20 效率测试   EFFICENCY TEST
21 电源调整率测试   LINE REGULATION
22 负载调整率测试   LOAD REGULATION
23 能源之星测试   CEC TEST
24 测试中调整   IN-TEST ADJUSTMENT
25 GPIB读写   GPIB READ WRITE
26 RS232读写   RS232 READ WRITE
27 USB读写   USB READ WRITE
28 TTL信号控制   TTL CONTROL
29 TTL信号读取   TTL READ
30 继电器控制   RELAY CONTROL
31 条形码扫描   BARCODE SCAN



*测试硬件软件可依使用者的应用要求变更。
*同时可根据客户要求定制特殊功能的电源供应器自动测试系统。



系统介绍
ATS：Auto Test System 的缩写，意为自动测试系统。
本系统是一个主要用于对手机、笔记本电脑、数码相机、MP3、MP4等电子产品的充电器或直流电源进行自动化测试的系统，具有自动化程度高、操作简单、介面友好、性能稳定、测试准确、速度快等特点，是各种充电器、直流稳压电源、开关电源等生产厂家不可缺少的测试系统。
本系统采用的框架整套测试系统由硬件部分跟软件部分组成，硬件部分包括：计算机、变频电源、功率表、电子负载、数字示波器和测试夹具；软件通过USB和USB/GPIB转换接口，将计算机与上述其他硬件连接通讯，


测试的步骤
计算机将预设好的电源频率、电压条件写入到变频电源，并设置电子负载的参数；变频电源通过功率表对被测物供电，这时功率表可以测量被测物的输入电压、输入电流及输入功率等参数。被测物的输出端连接电子负载，同时并联数字示波器；电子负载为被测物提供可调负载，同时可以测量被测物的输出电压、输出电流及输出功率等参数，而数字示波器则可以测量被测物输出电压的纹波。
       变频电源、功率表和电子负载都是采用GPIB标准接口与计算机连接，中间经过一个USB/GPIB 适配器转换称USB接口，而数字示波器则是通过一根USB线缆直接与计算机通讯。计算机通过两个USB接口，高效率地控制整套系统的协调工作，并且读取被测物各个方面性能的数据，再根据预设好的条件，判断被测物的综合性能是否合格，再生成单个样品的及批量样品的测试报表。由于计算机所需的接口仅是两个USB口，使用过程不需要在计算机主机内部添加硬件，不影响计算机系统的稳定性。

采用的测试设备为了使自动测试系统的设计能达到最大的智能化，以上提到的设备：变频电源、功率表、示波器及电子负载都必须具有通讯接口，即能与计算机连接并可用程序控制。设备可依据客户的实际条件来选择：如所需要的精度、性价比等因素都可作为选择的依据。另外，如果客户已经有此类型的设备，只要是可程式设备，都可以应用到系统中去。这样，在保证测试效果的同时，最大的减少客户的开支，减少客户因为采用新设备而造成原有设备的浪费。
