 1. 型号及含义

2. 适用范围

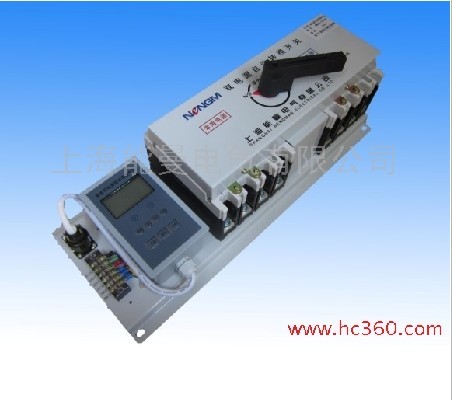

该系列双电源自动转换开关主要由两台具有高分断能力的断路器及本公司自行研制的双电源自动转换开关控制器等组成，适用于额定电压400V、50Hz，额定电流800A及以下的高层建筑、医院、商场、银行、消防、化工、冶金、军事设施等不允许断电的一类负荷，部分二类负荷，完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。
本产品符合GB/T14048.11-2002 IEC60947-6-1(1998)《自动转换开关电器》标准。
3. 正常工作条件
•安装的海拔高度不应超过2000米。
•周围环境温度上限不高于+40℃，下限不低于-5℃，24小时平均值不超过+35℃。
•大气的相对湿度在周围空气温度为+40℃时不超过50％，在较低的温度下，可以有较高的湿度，应考虑到温度变化会发生产品表面的凝霜。
•无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃。
•无显著摇动和冲击震动的地方。
4. 安装及接线方法
接线时常用电源N应接入常用电源执行断路器QN，备用电源R应接入备用电源执行断路器QR。当QN和QR为四线断路器时，接线方式按接线图，其中QN和QR的1，3，5为三相(A．B、C)进线端，2、4，6为三相出线端，7为零线(N)进线端，8为零线出线端。
若选用断路器为三极断路器，则必须将常用电源(N)的零线NN和备用电源(R)的零线NR同时接到三极专用接零线端子KG上。具体操作见接线图。双电源切换开关自动控制器的工作电源取断路QN和QR的进线端A相和零线N，若选用断路器为三极断路器时，必须要接零线NN和NR，该三极专用接线零端子在两台断路器中间，在自动电源切换开关安装，接线过程中，切不要把原接在断路器进线端的本机控制器线忘掉，碰断或短路等。

5. 使用操作
无论常用电源和备用电源有无电压 ，均可采用手动操作方式。手动操作时，应将手动-自动按钮置于手动操作位置，当推动手柄顺时针旋转至终端时，备用电源执行断路器QR分闸，常用电源执行断路器QN合闸；当推动手柄逆时针旋转至终端时，备用电源执行断路QR合闸，常用电源执行断路器QN分闸。
面板中，电源指示灯(红) ，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常后，将手动•自动按钮冒于自动位冒状态，如果常用电源供电正常，切换开关将自动投入常用电源执行断路器QN合闸状态，面板中N电指示灯(黄)亮；如果常
用电源供电不正常，则切换开关将自转换到备用电源QR供电，备用电源日指示灯(绿)亮。
6. 外形安装尺寸


7. 警告事项
为了您与设备的安全，使用前请详细阅读下列各项内容：

•认真详细阅读各项操作规范，并严格遵守操作规范，应避免造成严重损失。
•誓告那些不规范操作造成产品设备严重损失的人。
•不可以带电插拔控制器插头，否则将导致触电危险或产品损坏
•非专业人员禁止操作或修改，否则将导致触电危险或产品损坏
•本产品用户无需改动，否则将导致产品损坏
•负载容量不能超出开关的额定容量，否则将导致开关脱扣或烧坏
•不可以将零线(n)误接入相线，两路断路器输入必须一致，选用三极断路器时，将常用电源(NN)和备用电源(RN)零线同 时接到接线
端子(KG)第一脚(n)，否则将导致开关损坏。地线应接可靠，确保使用安全
•不能直接安装在户外工作，否则缩短使用寿命或引起不良反应
•不可以直接安装在易燃易爆、潮湿、阳光直射、高温、振动、冲击等地方。否则将缩短使用寿命或导致产品燃烧爆炸。
•不可以直接安装在有导电尘埃，金属丝侵入的地方，否则将会导致产品损坏或机械故障。
•应满足样本中的各项要求，否则将缩短使用寿命。


1. 型号及含义

2. 适用范围
•二段保护、高分断、体积小、安装方便。
•电网一电网(日型)、电网一发电机(F型)各取所需，自动、手动兼容。
•欠电压、过电压、断相、过载、短路保护、带消防远程接口、通讯接口，功能齐全。
•一体式、分体式任君选用。
•二极、三极、四极，高分断、一般分断，规格齐全。
•运行参数整定可调，LCD显示全中文菜单操作。
•额定电压400V，额定电流10A一1200A。
3. 性能特点
NMQH2系列双电源自动转换开关具有完善的检测、保护功能，它采用高速单片嵌入式微处理器为主控芯片，实时检测电源的供电状况，能确保供电系统高可靠运行。
•具有机械联锁和电气联锁双重保护功能，以防止两台断路器同时合闸。
•具有“手动控制”、 “自投自复”、 “常用供电”、 “备用供电”、 “断电再扣”、 “自投不自复”6种控制运行方法。
•具有欠电压、过电压、缺相等保护功能，防止故障电源向负载供电。
•具有电源故障、断路器脱扣等故障的报警或指示功能。
•具有防止二次重合闸功能：(即负载侧短路、过载、断电器自动合闸(脱扣)后，不能自行自动合闸)。
•具有运行参数值(欠电压值 、过电压值、分闸延时值、合闸延时值)整定可调，LCD同时显示两路相电压；全中文菜单操作，方便用户实时查询。
•具有消防接口，紧急情况下，只要接入消防控制DC24V(控制电压由用户选择)，本控制器会立即输出一控制触点迅速切断相关回路。
•具有RS485、RS232C串行通讯接口，应用MODEBUS通讯规约。
4. 主要技术参数
电器级别：CB级(即断路器主触头能接通分断短路电流并配备过电流脱扣器)；
使用类别：AC-33B(典型用途：电动机负载、电阻和30％以下自炽灯负载)。
额定工作电压：线电压~400V，
额定频率：50Hz：
欠电压保护整定范围值：150V-180V可调；级差1V，出厂设定值150V。
欠电压恢复正常值：欠电压值+25V。
过电压保护整定范围值：240V-280V可调；级差1V，出厂整定值280V。
过电压恢复正常值：过电压值一10V。
分闸延时时间：1.2~60s可调：级差1s，出厂设定值1.2 s(1.2s显示12，60s显示600)。
合闸延时时间：1.2~60s可调，级差1s，出厂设定值1.2s(1.2s显示12，60s显示600)。
发电机启动延时时间：10s。
电压表显示精度：2.5级。
注：欠电压值、过电压值及各相供电压显示均为相与中性线之间的电压。
28．为写E2ROM时出错指示（如EEPROM未焊，损坏笔）

29．保存正确

设置过程中某位不需修改
时间直接按移位
时间直接按 移位
30．1秒后自动转正常工作显示
5.外型安装尺寸

1、LCD显示屏
2、设定键
3、右移键
4、数字加键
5、数字减键/报警
6、手动键
7、自动键
8、双分键

5. 安装及使用方法

1、常用零线
2、备用零线
3、指示灯公用端
4、常用指示灯
5、备用指示灯
6、发电消防公用端
7、发电触点(5A)
8、消防信号输入

控制器安装开孔尺寸：85×105
注：LCD显示自投自复简称(自复)，自投不自复简称(不自复)，“SF01”不可改动(双分时间)。
