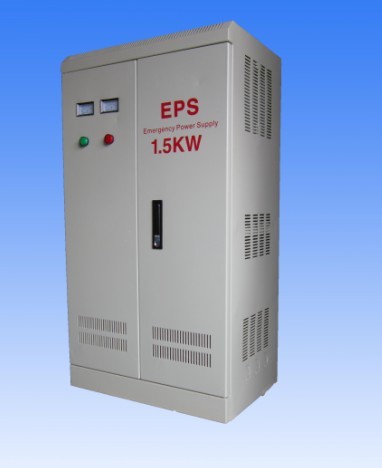

1. NMD系列 (单相照明型)产品概述
上海能曼电气有限公司专业生产:EPS消防应急电源，EPS机芯板/EPS机芯盒，EPS变压器，是国内EPS应急电源配件全面自主开发的企业之一，并且给国内许多EPS电源厂家提供EPS核心技术和相应EPS配件，在EPS电源技术方面、品质方面是国内EPS电源厂家的领先者！
本产品适用于消防应急照明时，属消防产品，符合国家公安部消防局颁发的有关规定。产品用途：适用于建筑物发生火情或其在紧急情况下为应急照明等各种灯具（含金属卤素灯、钠灯）提供集中供电的应急电源装置。
安装形式：落地式、挂式、嵌式三种。
备用时间：90分钟，国标型（可按设计要求配置备用时间，如：30、60、90、120分钟等）
规格范围：0.5KW-10KW 单相输入(220V，交流)有:(标准型)挂式：NMD-0.5KW、1KW、1.5KW、2KW嵌式：NMD-0.5KW、1KW、1.5KW、2KW
落地式：NMD-1KW、1.5KW、2KW、3KW、4KW、5KW、6KW、7KW、8KW、KW、10KW
三相输入：(380V，交流)有：
(标准型)落地式：NMD-0.5KW、1KW、1.5KW、2KW、3KW、4KW、5KW、6KW、7KW、8KW、9KW、10KW。
注：最新国家标准GB16806-2006标准规定为备用时间90分钟。
2. NMD系列 (单相照明型)技术参数

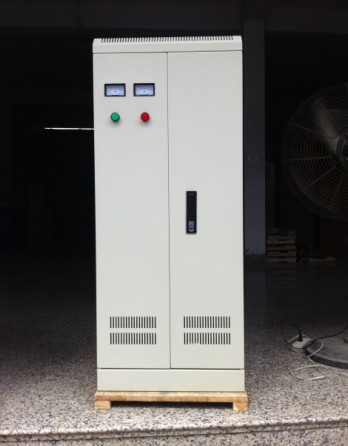

3. NMS系列(三相动力混合型)产品概述
NMS系列三相FEPS是与德国专家技术合作，采用国际著名厂家生产的整体式模块化逆变器，应用最新的IGBT逆变技术，采取DSP控制、数字化电路、高集成度电子元件，研制出的高科技环保型专利立品。该系列FEPS为一级负荷和特别重要负荷用电设备及消防设施、消防应急照明等提供第二或第三电源。
产品用途：为消防设施或一级负荷特别重要负荷或消防应急照明负荷或其它负荷等各种380V/220V用电电器在与设备提供应急供电。
安装形式：落地式(标准配电柜)
备用时间：90分钟，国标型(可按设计要求配置备用时间，如：30、60、90、120分钟等)
适用负载：各种380V、220V交流用电电器和设备。
规格范围：2.2KW~200KW
具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、
180、200KW等。

4. NMS系列(三相动力混合型)技术参数

注：1）输出回路可按设计要求做在机柜中；
2）具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、180KW等。
5.NMS-P系列(三相、可变频/动力型)产品概述
产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。
安装形式：落地式(标准配电柜)
备用时间：90分钟，国标型(可按设计要求配置备用时间，如：30、60、90、120分钟等)
规格范围：2.2KW~200KW
具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、 180KW/200K等。
注：如需更大功率配置，可来电详细咨询。



注：1）具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、180KW等。

6.型号说明

说明：安装形式、输入相数路数、备用时间、消防联动、输出回路数均在订货时说明。
注：上述输出容量（KW）是指功率因数在1时的输出功率。
7.产品特点
1）采用最新IGBT逆变技术：
2）采用集中供电模式，无需特殊灯具：
3）应急供电时，正弦波交流电输出，稳压、稳频、无噪音、无公害；
4）可消防联动，可与计算机监控，可由消防中心控制。
5）隔离变压器输出。
6）LCD液晶显示。
8.产品优点
1）设计简单，施工方便；
2）综合造价低，节省投资；
3）寿命长，主机寿命20年以上；
4）免维护电池，可循环使用300-500次：
5）管理简单自动瞬间切换，或无人值守：
6）保持照明度稳定，工作可靠，维护简便；
9.选择FEPS容量计算方法
1）NMD或NMS系列用于带应急照明负载时：
①当负载为电子镇流器日光灯，FEPS容量=电子镇流器日光灯功率和×1.1倍；
②当负载为电子镇流器日光灯，FEPS容量=电子镇流器日光灯功率和×1.5倍；
⑧当负载为金属卤化物灯或金属钠灯，FEPS容量=金属卤化物灯或金属钠灯功率总和×1.6倍；
注：NMS系列应急电源中每一相的输出功率仅为FEPS标称容量的1/3，不可偏相太多。


2）当用NMS系列FEPS带混合负载时
①当FEPS带多台电动机且都同样启动时，则FEPS的容量应遵循如下原则：
FEPS容量=带变频启动电动机功率之和+带软启动电动机功率之和×2.5倍+带星三角启动电动机之和×3倍
+直接启动电动之和×5倍。
②当FEPS带多台电动机且都分别单台启动时(不是同时启动)，则FEPS的容量应遵循如下原则：FEPS容量=
各个电动机功率之和，但必须满足以下条件：
●上述电动机中直接启动的最大的单台电机功率是FEPS容量的1/7；
●星三角启动的最大的单台电动机功率是FEPS容量的1/4；
●软启动的最大的单台电动机功率是FEPS容量的1/3；
●变频启动的最大的单台电动机功率不大于FEPS容量；
●如果不满足上述条件，则应按上述条件中的最大数调整的FEPS的容量，电动机启动顺序应为直接启动的
在先，其次是星三角的启动，然后软启动的再启动，最后是变频启动的再启动。
③当用NMS系列FEPS带混合负载时，FEPS的容量应遵循如下原则：
●FEPS容量=所有负载总功率之和，但必须满足以下条件，若不满足，则按其中最大的容量来确定FEPS容量。
●负载中直接同时启动的电动机功率之和是FEPS容量的1/7；
●负载中星三角同时启动的电动机功率之和是FEPS容量的1/4；
●负载中有变频器启动同时启动的电动机功率之和不大于FEPS容量；
●同时启动的电动机当量功率之和不大于FEPS容量；
◆电动功当量功率=直接且同时启动电动机总功率之和×5倍+星三角且同时启动电动机总功率之和×3倍+
软启动且同时启动电动功率之和×2.5倍+变频且同时启动电动机功率之和。
◆若电动机前后启动时间之差大于1分钟均不视为同时启动。
◆同时启动的所有负载(含非电动负载)的当量功率之和大于FEPS容量。
◆同时启动的所有负载的当量功率之和=同时启动的非电动机负载总功率×功率因数+电动机当量功率。
3）NMS-P系列带负载时
FEPS容量=所带电动功率容量。
以上所讲FEPS容量均指FEPS的标称额定容量(kVA)。

10.NMD系列单相FEPS产品原理图

1）单电源单输入原理图
说明：当有市电时，市电通过KM1输出，同时充电器对免维护蓄电池充电。当控制器检测到市电停电或者市电电压过低时，逆变器工作使KM1切换至应急输出状态向负载提供电能。

2）单电源双输入原理图
说明：一路市电双线输入中，负载平时由外部开关K控制，可开可关。但当FEPS检测到市电停电或电压过低时，无论开关K在何位置，均能实现应急供电。

3）双电源原理图
说明：在正常情况下，市电通过KM2、KM1输出，同时充电器对免维护蓄电池充电。当市电停电，备用电投入通过KM3、KM1输出，只有当常用和备用电同时停电时，通过控制器控制逆变器工作使KMl切换至应急输出状态，向负载提供电能。但当备用电投入的时间大于本FEPS切换时，本FEPS先投入，待备用电来时，再切换退出。此种方式的互投装置在本FEPS中。

11.NMD系列单相FEPS产品接线图

1） 单相单输入单相多回路输出接线图
接线方式：单路持续型，编号为：NMD-01A说明：
a)当有市电时，由市电给负载供电，停电时由FEPS给负载供电。
b)K为断路器，不属本公司提供。
c)Z为转换开关。

2） 单相双输入单相多回路输出接线图
接线方式：单路可控型，编号为：
NMD-01B说明：
a) 通过断路器K可控制照明灯具平时工作状态。
b) 当H无电时z转换为应急电源供电，实现应急照明。
c) K为断路器，不属本公司提供。
d) Z为转换开关。

3） 单相三输入单相三输出接线图
接线方式：多路可控型，
编号为：NMD-02B说明：
a) 通过断路器K可控制多个回路应急灯平时工作状态。
b) 应急灯平时工作状态。电，实现应急照明。
c) K为断路器，不属本公司提供。
d) Z为转换开关。

4） 三相输入三相输出，应急时单相三路
输出接线图
接线方式：三相可控型，编号为：
NMD-03B说明：
a) 断路器K可控制多个回路正常照明工作状态。
b) 当H无电时Z转换为应急电源供电，实现应急照明。
c) K为断路器，不属本公司提供。
d) Z为转换开关。


5） 单相双输入单相输出供多层接线图
接线方式：楼层可控型，编号为：
NMD-04B说明：
a) 断路器K可控制每层回路照明灯平时工作状态。
b) 当H无电时Z转换为应急电源供电，实现应急照明。
c) K为断路器，不属本公司提供。
d) Z为转换开关，设在FEPS产品内，L、N同时转换。
e) KM1为转换交流接触器，设在本层照明配电箱内。

12.NMS-P系列单相FEPS产品原理图
1）单逆变单台负载原理及接线图

说明：
当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%进，KM1及合由电池组组逆变器提供直流电。当需要电机负载工作时，给予启动信号(如动行信号、远程控制、消防联动信号)，逆变器立即输出。从0Hz-50Hz变频电能给电动机进行变频启动，当其频率达到50Hz后保持正常运行。手动/自动选择转换开关，在自动位置可进行远程控制和消防联系动(DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可临界监控。
2）单逆变单台负载一用一备原理图及接线图

说明：
对于单逆变单台负载一用一备原理图及接线图同1图，单逆变单台负载原理图及接线图基本一致，只是多了一个主备转换控制，通过KM1或KM2直流接触器自动实现一用
一备即可。
注：应用NMS-P FEPS时，一用一备控制箱在本FEPS内，不需要外接控制箱。
3）双逆变单台负载一用一备原理图及接线图

说明：
当消防设施要求一用一备时，也可采用双逆变器形式，FEPS在1图的基础上增设一个逆变器和一个主备转找开关，亦可实现双保险的一用一备功能，基它原理说明同2图一用一备接线图一致。
注：应用NMS-P系列FEPS时，一用一备控制箱在本FEPS内，不需要外接按制箱。

13.NMD单相/NMS三相应急电源技术参数表

注：此标准应急时间为90分钟，具体尺寸按照柜体内所含元器件为准，其他应急时间柜体尺寸，欢迎致电本公司查询！
