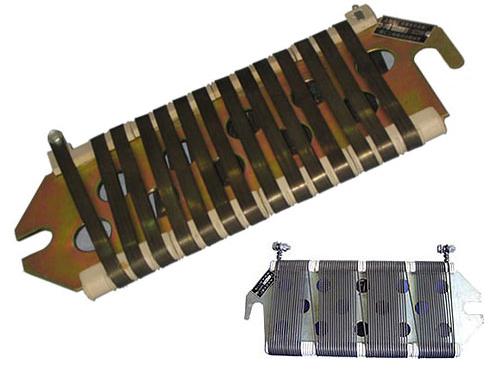

ZB1,ZB2,ZB3,ZB4 板形线绕电阻器



内容介绍：ZB1,ZB2,ZB3,ZB4板形线绕电阻器

ZB1-0.2,ZB2-21.6,ZB4-1.14,ZB1-0.25,ZB2-27.6,ZB4-1.4,ZB1-0.35,ZB2-37,ZB4-1.85,ZB1-0.4,ZB2-48,ZB4-2.5,ZB1-0.5,ZB2-68,ZB4-3.5,ZB1-0.66,ZB2-96,ZB4-4.5,ZB2-0.7,ZB2-140,ZB4-5.6,ZB2-0.9,ZB2-188,ZB4-7.5,ZB2-1.1,ZB2-260,ZB4-10,ZB2-1.45,ZB3-0.25,ZB4-15 ,ZB2-1.95,ZB3-0.32,ZB4-23,ZB2-2.8,ZB3-0.35,ZB4-35,ZB2-3.5,ZB3-0.4,ZB4-47,ZB2-4.4,ZB3-0.5,ZB4-60,ZB2-5.8,ZB3-0.6,ZB4-86,ZB2-8.0,ZB3-0.8,ZB4-122,ZB2-12,ZB3-1.2,ZB4-178,ZB2-18,ZB4-0.9,ZB4-330



特点及用途
○可单独使用，也可自由组合使用，长寿命设计
○额定功率环境温度+70℃
○使用温度范围 -55℃~+315℃
○绝缘电压 AC 2.5KV（交流10mA 1分钟不击穿，无闪烁）
○阻值允许偏差 ±10%
○额定功率 ZB1 ZB2 为350W,ZB3 ZB4 为450W
○主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。

外型尺寸

型号	外形尺寸(mm)
	L1	L2	L3	H	h
ZB1/ZB2	304	274	240	108	27
ZB3/ZB4	365	335	300	108	27

主要性能指标

型号	电阻阻值(Ω)	额定电流(A)	型号	电阻阻值(Ω)	额定电流(A)	型号	电阻阻值(Ω)	额定电流(A)
ZB1-0.2	0.2	43	ZB2-21.6	21.6	4.0	ZB4-1.14	1.14	19.9
ZB1-0.25	0.25	38	ZB2-27.6	27.6	3.5	ZB4-1.4	1.4	17.7
ZB1-0.35	0.35	32	ZB2-37	37	3.1	ZB4-1.85	1.85	15.4
ZB1-0.4	0.4	29	ZB2-48	48	2.7	ZB4-2.5	2.5	15.4
ZB1-0.5	0.5	26	ZB2-68	68	2.3	ZB4-3.5	3.5	11.2
ZB1-0.66	0.66	23	ZB2-96	96	1.9	ZB4-4.5	4.5	10.1
ZB2-0.7	0.7	22.3	ZB2-140	140	1.6	ZB4-5.6	5.6	8.9
ZB2-0.9	0.9	19.9	ZB2-188	188	1.4	ZB4-7.5	7.5	7.7
ZB2-1.1	1.1	17.7	ZB2-260	260	1.2	ZB4-10	10	6.6
ZB2-1.45	1.45	15.4	ZB3-0.25	0.25	42	ZB4-15	15	5.4
ZB2-1.95	1.95	13.8	ZB3-0.32	0.32	37	ZB4-23	23	4.4
ZB2-2.8	2.8	11.2	ZB3-0.35	0.35	35	ZB4-35	35	3.5
ZB2-3.5	3.5	10.1	ZB3-0.4	0.4	32	ZB4-47	47	3.1
ZB2-4.4	4.4	8.9	ZB3-0.5	0.5	29	ZB4-60	60	2.7
ZB2-5.8	5.8	7.7	ZB3-0.6	0.6	26	ZB4-86	86	2.3
ZB2-8.0	8.0	6.6	ZB3-0.8	0.8	23	ZB4-122	122	1.9
ZB2-12	12	5.4	ZB3-1.2	1.2	19	ZB4-178	178	1.6
ZB2-18	18	4.4	ZB4-0.9	0.9	22.3	ZB4-330	330	1.2
