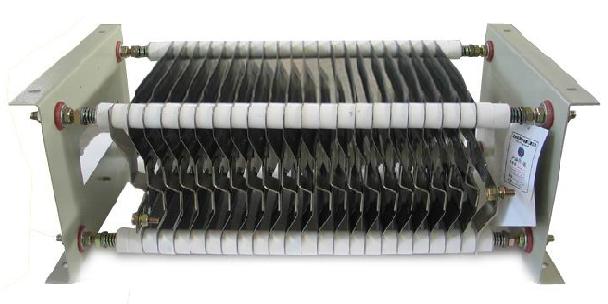

ZX16(ZX18 ZX26) 不锈钢电阻器
内容介绍：由ZC型不锈钢电阻片组合而成，具有耐腐蚀性、无感、阻值稳定和长使用寿命等特点，额定功率：5.6KW，适用于交流电压不超过1140V，直流电压不超过1500V的电力设备电路。主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。产品命名为不锈钢电阻器,百叶电阻器,起动电阻箱,制动电阻箱,负载电阻箱,变频电阻箱,调速电阻箱,起重电阻箱,无感电阻箱。ZX16-0.10Ω/237A,ZX16-0.14Ω/200A,ZX16-0.20Ω/167A,ZX16-0.28Ω/141A,ZX16-0.40Ω/118A,ZX16-0.56Ω/106A,ZX16-0.80Ω/84A,ZX16-1.10Ω/71A,ZX16-1.60Ω/59A,ZX16-2.2Ω/50A,ZX16-3.0Ω/43A,ZX16-4.2Ω/37A,ZX16-5.6Ω/32A,ZX16-8.0Ω/27A,ZX16-11.0Ω/23A,ZX16-16.0Ω/19A,ZX16-2.0Ω/53A,ZX16-2.5Ω/47A,ZX16-3.3Ω/41A,ZX16-4.0Ω/37A,ZX16-5.0Ω/34A,ZX16-6.0Ω/29A,ZX16-7.0Ω/28A,ZX16-9.0Ω/25A,ZX16-11.0Ω/23A,ZX16-14.5Ω/20A,ZX16-19.5Ω/17A,ZX16-28Ω/14A,ZX16-35Ω/13A,ZX16-44Ω/11A, ZX16-58Ω/9.8A, ZX16-80Ω/8.4A
特点及用途
○由ZC型不锈钢电阻片组合而成，具有耐腐蚀性、无感、阻值稳定和长使用寿命等特点
○使用温度范围 ：-55℃~+315℃
○额定功率：5.6KW
○阻值允许偏差 ：±10%
○适用于交流电压不超过1140V，直流电压不超过1500V的电力设备电路。主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。
接线原理图
主要性能指标
| 型号 | 额定电流 (A) |
发热时间 常数(S) |
电阻阻值 | 组成电阻 | 可替代以下 电阻器系列 | ||||||
| 总阻值 | 各级阻值 | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 型号 | 数量 | |||||
| ZX16-0.10 | 237 | 300 | 0.10 | 0.020 | 0.020 | 0.020 | 0.020 | 0.020 | ZC3-1-1 | 20 | ZX1 ZX9 ZX10 ZX12 ZX15 ZX2 |
| ZX16-0.14 | 200 | 215 | 0.14 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 | ZC3-1-2 | 20 | |
| ZX16-0.20 | 167 | 225 | 0.20 | 0.040 | 0.040 | 0.040 | 0.040 | 0.040 | ZC3-1-3 | 20 | |
| ZX16-0.28 | 141 | 235 | 0.28 | 0.056 | 0.056 | 0.056 | 0.056 | 0.056 | ZC3-1-4 | 20 | |
| ZX16-0.40 | 118 | 246 | 0.40 | 0.080 | 0.080 | 0.080 | 0.080 | 0.080 | ZC3-1-5 | 20 | |
| ZX16-0.56 | 106 | 205 | 0.56 | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 | ZC3-1-6 | 20 | |
| ZX16-0.80 | 84 | 233 | 0.80 | 0.160 | 0.160 | 0.160 | 0.160 | 0.160 | ZC3-1-7 | 20 | |
| ZX16-1.10 | 71 | 197 | 1.1 | 0.220 | 0.220 | 0.220 | 0.220 | 0.220 | ZC3-1-8 | 20 | |
| ZX16-1.60 | 59 | 166 | 1.6 | 0.320 | 0.320 | 0.320 | 0.320 | 0.320 | ZC3-1-9 | 20 | |
| ZX16-2.2 | 50 | 202 | 2.2 | 0.440 | 0.440 | 0.440 | 0.440 | 0.440 | ZC3-2-1 | 20 | |
| ZX16-3.0 | 43 | 200 | 3.0 | 0.60 | 0.60 | 0.60 | 0.60 | 0.60 | ZC3-2-2 | 20 | |
| ZX16-4.2 | 37 | 185 | 4.2 | 0.84 | 0.84 | 0.84 | 0.84 | 0.84 | ZC3-2-3 | 20 | |
| ZX16-5.6 | 32 | 175 | 5.6 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | ZC3-2-4 | 20 | |
| ZX16-8.0 | 27 | 179 | 8.0 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | ZC3-2-5 | 20 | |
| ZX16-11.0 | 23 | 110 | 11.0 | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | ZC3-2-6 | 20 | |
| ZX16-16.0 | 19 | 90 | 16.0 | 3.20 | 3.20 | 3.20 | 3.20 | 3.20 | ZC3-2-7 | 20 | |
| ZX16-2.0 | 53 | 175 | 2.0 | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 | ZC3-3-1 | 20 | |
| ZX16-2.5 | 47 | 155 | 2.5 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | ZC3-3-2 | 20 | |
| ZX16-3.3 | 41 | 134 | 3.3 | 0.66 | 0.66 | 0.66 | 0.66 | 0.66 | ZC3-3-3 | 20 | |
| ZX16-4.0 | 37 | 120 | 4.0 | 0.80 | 0.80 | 0.80 | 0.80 | 0.80 | ZC3-3-4 | 20 | |
| ZX16-5.0 | 34 | 95 | 5.0 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | ZC3-3-5 | 20 | |
| ZX16-6.0 | 29 | 85 | 6.0 | 1.20 | 1.20 | 1.20 | 1.20 | 1.20 | ZC3-3-6 | 20 | |
| ZX16-7.0 | 28 | 160 | 7.0 | 1.40 | 1.40 | 1.40 | 1.40 | 1.40 | ZC3-3-7 | 20 | |
| ZX16-9.0 | 25 | 120 | 9.0 | 1.80 | 1.80 | 1.80 | 1.80 | 1.80 | ZC3-3-8 | 20 | |
| ZX16-11.0 | 23 | 105 | 11.0 | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | ZC3-3-9 | 20 | |
| ZX16-14.5 | 20 | 82 | 14.5 | 2.90 | 2.90 | 2.90 | 2.90 | 2.90 | ZC3-3-10 | 20 | |
| ZX16-19.5 | 17 | 90 | 19.5 | 3.90 | 3.90 | 3.90 | 3.90 | 3.90 | ZC3-3-11 | 20 | |
| ZX16-28 | 14 | 152 | 28 | 5.60 | 5.60 | 5.60 | 5.60 | 5.60 | ZC3-3-12 | 20 | |
| ZX16-35 | 13 | 118 | 35 | 7.00 | 7.00 | 7.00 | 7.00 | 7.00 | ZC3-3-13 | 20 | |
| ZX16-44 | 11 | 104 | 44 | 8.80 | 8.80 | 8.80 | 8.80 | 8.80 | ZC3-3-14 | 20 | |
| ZX16-58 | 9.8 | 80 | 58 | 11.6 | 11.6 | 11.6 | 11.6 | 11.6 | ZC3-3-15 | 20 | |
| ZX16-80 | 8.4 | 119 | 80 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | ZC3-3-16 | 20 | |
