◎ 产品特性
1:恒流输出,性能稳定的可控硅无级调光电源,
调光平滑无闪烁。输出可带10-20串联的LED 大功率1W 灯珠。
2:对可控硅调光器具有良好的兼容性,同时支持前后
沿切相调光器及调压式调光器。
3:体积适用于LED日光灯10W至20W的内置/外置LED调光驱动电源。

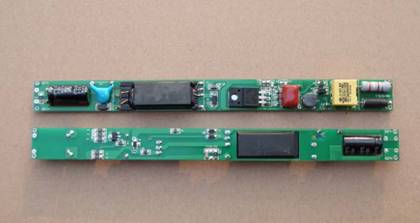

图一(正面)
图二(尺寸)
图三(电源安装)电源正确安装可以延长电源的使用寿命.
白色接输入端,不分正负
红色导线接;+LED
黑色导线接:-LED
电源安装方法如下:
◎ 电气规格
1:恒流输出驱动LED
2:输出电流精度:5%
3:调光范围:0-100%
4:电源效率:>80%
5:功率因数:>0.92
6:环境温度:-40℃—60℃
7:工作温度:-40℃—105℃
7:环境湿度:80% 不结露
8:平均无故障时间:>30000h
9:尺寸L*W*H=187*16*11mm
◎ 保护功能
1:过压保护
2:短路保护
◎ 调光特性
完全模拟白炽灯的调光特征,完美兼容传统调光效果。
◎ 订购指南
型号:H8215QK–XXX / H8115QK–XXX
额定输入电压:120VAC/230VAC
输出电压:30-50VDC
额定输出电流:300MA
输出电流可选:200MA-450MA
注: "XXX ” 表示输出电流值.
※ 当使用的调光器功率大于200W 时,建议一个调光器同时带两个或更多的电源。
