DW系列 15-20W宽范围电源模块

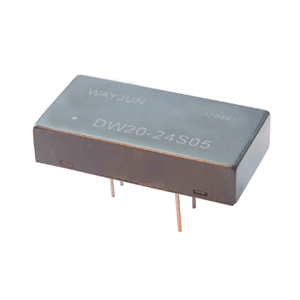

点击查看原图
信息类型:跳蚤市场    所属类别:模块电源(DC/DC)
地区城市:广东省 -深圳市 更新时间:2012-9-26 17:56:45
联 系 人: 刘彬彬 有效期限:2013-3-26 11:24:24
公司名称:深圳维君瑞科技有限公司
电子信箱:sales05@wayjun.cn    联系电话:0755-83356002
详细描述

特点:
>>2:1宽输入电压:9-18V,18-36V,36-72V,如果110V,输入范围85-125VDC
>>效率83
>>DIP封装
>>1KVDC隔离
>>单/双输出
>>稳压输出
>> PCB安装
>>尺寸50.8x40.6x12.7mm
>>流短路保护
15-20W系列转换是一个高性能的隔离式直流 - 直流转换器。输出分单路、双路两种。高稳压精度,高效率,高可靠性,极低的纹波和杂音使它适合于分板供电式分布电源系统。主要应用于程控交换机,ATM交换机,PBX,ISDN,蜂窝状通信等。
产品选型:

型号
Input VoltageVDC
Output
效率
(%, Typ.)
输出路数
标称值
范围
Current (A)
Voltage (VDC)
DW20-12S12
12
9~18
1.66
12
83
单路
DW20-24S05
24
18~36
4.00
5
81
单路
DW20-24S12
24
18~36
1.66
12
83
单路
DW20-24S15
24
18~36
1.34
15
83
单路
DW20-24D05
24
18~36
±2.0
±5
81
双路
DW20-24D12
24
18~36
±0.83
±12
82
双路
DW20-24D15
24
18~36
±0.66
±15
82
双路
DW20-48S05
48
36~72
4.0
5
82
单路
DW20-48S12
48
36~72
1.66
12
83
单路
DW20-48S15
48
36~72
1.34
15
83
单路
DW20-48D05
48
36~72
±2.0
±5
81
双路
DW20-48D12
48
36~72
±0.83
±12
83
双路
DW20-48D15
48
36~72
±0.66
±15
83
双路
DW20-110S12
110V
85~125
±0.83
±12
81
双路

外型尺寸及管脚定义(单位:mm
    DW20系列中功率模块电源外型尺寸及管脚定义



                 左视图                                                      底视图
