信息类型：库存信息 　　 所属类别：模块电源(DC/DC)
地区城市：广东省 －深圳市 更新时间：2013-1-3 9:22:30
联 系 人： 张文明 有效期限：2014-1-2 17:50:37
公司名称：深圳市宸远科电子有限公司
电子信箱：1679135510@qq.com 　　 联系电话：86-0755-29120592

A．低集散电容的特性可完成接近理论值的电路设计
B．残留诱导系数小，确保上佳的频率特性
C． 因电解电容器领域也获得了电容，故使用寿命延长，更造于具有高可靠性的电源
D．由于ESR低，频率特性良好，故最适合于高频，高密度类型的电源
E．利用贴片陶瓷电容器介质层的薄层化和多层叠层技术，使电容值大为扩大
F．单片结构保证有极佳的机械性强度及可靠性
G．极高的精确度，在进行自动装配时有高度的准确性
H．因仅有陶瓷和金属构成，故即便在高温，低温环境下亦无渐衰的现象出现，具有较强可靠性与稳定性


工作温度范围: -55～125℃
额定电压: 100VDC～3000VDC
温度特性: NPO:≤±30ppm/℃,-55～125℃（EIA Class I） X7R:≤±15%,-55～125℃（EIA

Class II）
容量范围: NPO:2pF to 100nF;X7R:150pF to 2.2uF
损失角正切(tanδ): NPO:Q≥1000；X7R:D.F.≤2.5%
绝缘电阻: 10GΩ 或 500/C Ω 取两者最小值
老化速率: NPO:1%;X7R:2.5% 一个decade时间
介质电耐电压： 100V ≤ V ＜500V :200%
额定电压 500V ≤ V ＜1000V :150%额定电压 1000v≤ V :120%额定电压

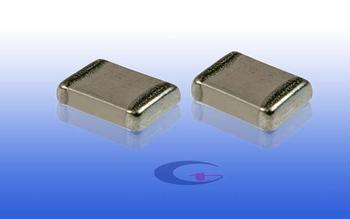

SMD高压贴片电容

LED灯常用高压贴片和大容量贴片电容规格
高压陶瓷贴片电容-可代替传统插件电容缩小电源体积(LED电源专用)
规格主要有:
102/1KV 1206封装
222/1KV 1206封装
472/1KV 1206封装
103/1KV 1206封装
2.2u/100V 1812封装
473/250V 1206封装
473/630V 1206封装
10u/16V 1206封装
10u/25V 1210封装
22u/10V 1206封装
22U/16V 1210封装更多规格欢迎查询和索样~
以上都为X7R或X5R材质，容量精度为10%
我司主推LED市场，价格很好！希望可以帮到您！
13798483651 张文明 1679135510

LED阻容降压用-（代替插件CBB）
250V 224 1812封装
250V 334 1812封装
250V 474 1812封装
250V 684 1812封装
250V 105 1812封装
500V 224 1812封装
400V 474 1812封装
400V 105 2220封装
以上都为X7R材质，耐125度高温


无极灯我司专业生产高压高频贴片电容-高频无极灯专用(代替CBB) 规格主要有:
1KV NP0 101 221 331 471 102。
100P 3KV NP0 1808/1812封装
220P 3KV NP0 1808或1812封装-
820P 2KV NP0 1812封装
102 2KV ?NP0 1812封装
100P 1KV NP0 1206封装
220P 1KV NP0 1206封装
470P 1KV NP0 1206封装
102 1KV?NP0 1206封装
0.47u 100V X7R 1206封装
0.68u?100V X7R 1206封装

节能灯
高压贴片电容-代替插件瓷片和薄膜电容缩小体积(节能灯专用) 规格主要有:
223/100V 1206封装
102/1KV 1206封装
152/1KV 1206封装
332/1KV 1206封装
222/1KV 1206封装
250V/473 1206封装
400V/104 1210封装
更多规格欢迎查询和索样~


HID灯 常用高压贴片电容和大容量贴片电容规格如下 ：
1KV 100p 1206封装
1KV 221 1206封装
1KV 102 1206封装
1KV 222 1206封装
1KV 472 1206封装
1KV 103 1206封装
630V 104 1812封装
10U/25V 1210封装
10U/50V 1210封装
以上都为陶瓷X7R材质，耐温-55-125度。
损耗（DF）小于2。5%
可代替传统插件瓷片和CBB以及铝电解缩小体积更多规格欢迎查询和索样~






• SMD陶瓷贴片电容器特性：
• 低集散电容的特性可完成接近理论值的电路设计
• 残留诱导系数小，确保上佳的频率特性
• 因电解电容器领域也获得了电容，故使用寿命延长，更造于具有高可靠性的电源
• 由于ESR低，频率特性良好，故最适合于高频，高密度类型的电源
利用贴片陶瓷电容器介质层的薄层化和多层叠层技术，使电容值大为扩大
• 单片结构保证有极佳的机械性强度及可靠性
• 极高的精确度，在进行自动装配时有高度的准确性
• 因仅有陶瓷和金属构成，故即便在高温，低温环境下亦无渐衰的现象出现，具有较强可靠性与稳定性

工作温度范围: -55～125℃
 额定电压: 100VDC～3000VDC
 温度特性: NPO:≤±30ppm/℃,-55～125℃（EIA Class I）
X7R:≤±15%,-55～125℃（EIA Class II）
 容量范围: NPO:2pF to 100nF;X7R:150pF to 2.2uF
 损失角正切(tanδ): NPO:Q≥1000；X7R:D.F.≤2.5%
 绝缘电阻: 10GΩ 或 500/C Ω 取两者最小值
 老化速率: NPO:1%;X7R:2.5% 一个decade时间
 介质电耐电压： 100V ≤ V ＜500V :200%额定电压
500V ≤ V ＜1000V :150%额定电压
1000v≤ V :120%额定电压

详情咨询电话：13798483651 QQ ：1679135510 张文明
主要供应高频NPO贴片电容//X7R高压贴片电容/低压大容量贴片电容器
0805 X7R 100V、250V、500V 系列
0805 NPO 100V、250V、500V 系列
1206 X7R 100V、250V、500V、1KV、2KV 系列
1206 NPO 250V、500V、1KV、2KV 系列
1808 X7R 1KV、2KV、3KV 系列
1808 NPO 2KV、3KV 系列
1812 X7R 100V、250V、500V、1KV、2KV 系列
1812 NPO 330 1KV
1210 X7R 250V、500V、1KV 系列
1210 NPO 250V、500V、1KV 系列
2220 X7R 100V、250V、500V、1KV、2KV 系列
2225 X7R 100V、250V、500V、1KV、2KV 系列
1.类做吸收用,主要用于吸收静电保护MOS管,可代替插件蓝色瓷片 主要规格有：
1206 X7R 1KV 102K +-10%封装
1206 X7R 1KV 222K +-10%
1206 X7R 1KV 472K +-10&
2.类用在做输出滤波,或给IC供电用,之前都用插件铝电解,或贴片钽电容,可用高压贴片电容代替使用，主要规格有1u 2.2u 4.7u 10u 22u 47u之类 1206或1210 电压 6.3V-50V
X7R 105K 25V 0805
X7R 105K 50V 1206
X7R 225K 25V 1206
X7R 475K 25V 1206
X7R 10u 10V 0805
X7R 10u 25V 1206
X7R 22u 10V 1206
X7R 22u 16V 1206
X7R 47u 10V 1210
X7R 47u 16V 1210
以上都是X7R 22u以上为M精度,其它都K
3.过EMI滤波用,之前主要用插件的CBB,主要规格有333 473 104 224 .电压400V-630V,尺寸1206-1210
主要规格有:
1206 333/630V
1210 333/1KV
1206 473/400V或450V或 630V-
1210 104/400V或500V或630V
1210 224/400V或450V
以上都为X7R或TDK X7T材质 精度K
4类安规贴片电容,之前主要用插件瓷片安规,个规格
1808 Y2 102和
1812 Y2 152
2220 Y2 472

\5类:做整流后滤波:主要电压通常是400V-1KV 容量主要有103 223 333 473
主要规格有:
1KV 103 1206 X7R +-10%
630V 223 1206 X7R +-10%
630V 333 1206 或1210 X7R +-10%
473 630V 1206或1210 X7R +-10%
以下是我厂1812系列最小包装及部分规格型号
高压贴片电容1812系列
高压贴片电容 1812 471 J 3KV NP0 1K/卷 大容量贴片电容 1812 105K 250V X7R 500/卷
高压贴片电容 1812 102J 2KV NP0 1K/卷 大容量贴片电容 1812 105K 100V X7R 500/卷
高压贴片电容 1812 102 K 2KV X7R 1K/卷 大容量贴片电容 1812 155K 100V X7R 500/卷
高压贴片电容 1812 222K 1KV X7R 1K/卷 大容量贴片电容 1812 225K 100V X7R 700/卷
高压贴片电容 1812 103K 1KV X7R 1K/卷 大容量贴片电容 1812 475K 50V X7R 1K/卷
高压贴片电容 1812 222K 2KV X7R 1K/卷 大容量贴片电容 1812 106K 50V X7R 500/卷
高压贴片电容 1812 332K 2KV X7R 1K/卷 大容量贴片电容 1812 106K 25V X7R 500/卷
高压贴片电容 1812 472K 2KV X7R 1K/卷 大容量贴片电容 1812 226K 25V X7R 500/卷
高压贴片电容 1812 223 K 1KV X7R 1K/卷 大容量贴片电容 1812 476M 10V X5R 500/卷
