大功率晶体管特性测试仪
地区城市：陕西省 －西安 更新时间：2015-4-21 17:17:23
联 系 人： 杨 有效期限：2016-4-20 11:14:20
公司名称：西安谊邦电子科技有限公司
电子信箱：xaybdz@163.com 联系电话：13759984767

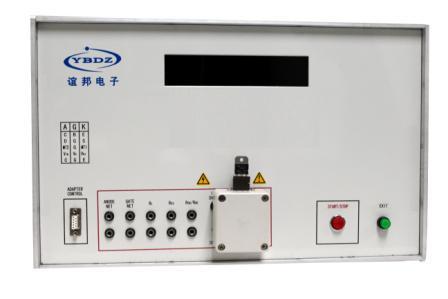

YB6600大功率晶体管图示系统
目前市场上用于来料检测IGBT，IPM，MOS等功率的分立器件测试仪器多是在特定条件下测试某一点的特性，不能直观了解器件在条件范围内各点的特性，在做测试、分析时非常不方便；图示仪在测试、分析方面有优势，但测试速度慢，在来料检测时用处不大，结合以上情况，为了满足所有客户群体的需求，我公司推出YB6600功率半导体图示系统。yb6600测试主机配合yb6000软件使用，可自动生成功率器件的i-v曲线，yb6600是一款很具有代表性的晶体管图示仪。YB6600分立器件图示仪适用于研究所、院校、军工企业、电子产品厂家，iqc来料检验，失效分析等部门有广泛的应用，可绘制半导体特性曲线，用做测试晶体管的直流参数，（特性测试、图示二合一）结果可以保存为ｔｘｔ＼ｘｌｓ＼ｂｍｐ三种数据格式。
YB6600分立器件图示仪符合《JJF 1236-2010 半导体管图示仪校准规范》和《GJB 128A-1997 半导体分立器件试验方法》，可仪绘制13类器件32种曲线。
一、YB6600分立器件图示仪特点
1. 曲线基于计算机显示
2. 多种器件的多种曲线
3. 数据点是可控的
4. 增量可以是线性或对数
5. 可控的关断时间，以减小器件发热
6. 可保存和调用曲线程序
7. 保存和调用先前捕获的曲线图片
8. 完全自动存储数据到excel
9. 预置最大电压和最大电流限制防止器件损坏和发热
10. 存储/调用测试程序
11. 多样的连续曲线
12. 在测试程序中的电流限制
13. 使用方便
①选择曲线 ②输入范围 ③按下启动
14. 使用高速ATE系统生成曲线
二、YB6600分立器件图示仪系统指标
a-k 极间加压范围: ±2.500mv--2000v
a-k 极间测流范围: ±100pa--49.90a
a-k 极间加流范围: ±100na--49.90a
a-k 极间测压范围: ±2.500mv--2000v
g-k 极间加压范围: ±2.500mv--20v
g-k 极间测流范围: ±100pa--10a
g-k 极间加流范围: ±100na--10a
g-k 极间测压范围: ±2.500mv--20v
a-k 极间加/测压精度: 1%+10mv
a-k 极间加/测流精度: 1%+10na+20pa/v
g-k 极间加/测压精度: 1%+5mv
g-k 极间加/测流精度: 1%+10na+20pa/v
电参数测试重复性： 2%
最大电压分辨率: 1mv
最大电流分辨率: 0.1na
三、YB6600分立器件图示仪可实现曲线（13类器件32种曲线）
1、mosfet（n-channel＆p- channel）（金属-氧化物-半导体 场效应管）
id vs vds (在vgs范围内)
id vs vgs (在一个固定的id)
is vs vsd
rds vs vgs (在一个固定的vds)
rds vs id (在vgs范围内)
2、晶体管（transisitor）
hfe vs ic
bvce(o.s.r.v) vs ic
bvebo vs ie
bvcbo vs ic
vce(sat）(在一定的ic/ib比率)
vce(sat) vs ib（在ic的范围内）
vbe(sat) vs ib (在一定的ic/ib比率)
vbe(on) vs ic (在一定的vce)
3、igbt（n-channel＆p- channel）（绝缘栅双极晶体管）
ic vs vce (在vge范围内)
ic vs vge (在一定的vce)
ices vs vce
if vs vf
4、diode (二极管)
if vs vf
ir vs vr
5、zener (稳压管)
if vs vf
ir vs vr
6、triac (双向可控硅)
it vs vt(+/-) (在一个固定的ig)
7、scr (单项可控硅)
it vs vtm (在一个固定的ig)
8、ssvop（固态过压保护器）
it vs vt(+/-) (在一个固定的ibo)
9、sidac（高压触发二极管）
it vs vt(+/-) (在一个固定的ibo)
10、diac(双向触发二极管)
id vs vf(+/-)
11、regulator(稳压器)
electronic load vs v out(在一个固定最大电流)
12、j-fet(（n-channel＆p- channel）) (结型场效应管)
id(off) vs vds(在vgs范围内)
id(off) vs vgs（在一个固定的vds）
id(on) vs vds(在vgs范围内)
id(on) vs vgs（在一个固定的vds）
13、curve tracer mode only(曲线跟踪模式)
ic vs vce（在一个固定的ib）
