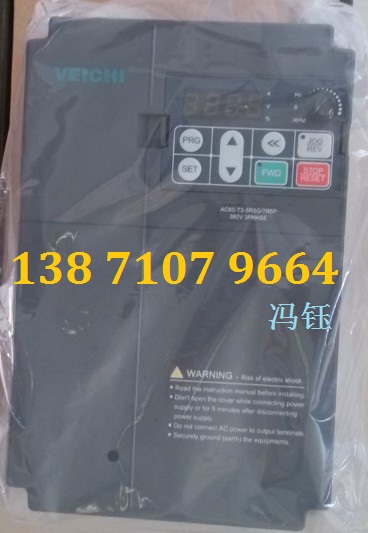

伟创变频器AC60-T3-011G/015P
地区城市：湖北省 －武汉市 仙桃市 潜江市 天门市 更新时间：2013-12-17 21:02:14
联 系 人： 冯钰 有效期限：2014-12-13 9:21:00
公司名称：武汉宇峰力达电气自动化有限公司
电子信箱：yufeng_ld@126.com 联系电话：13871079664
工作原理是由一对相互平行齿合的阴阳转子（或称螺杆）在气缸内转动。使转子齿槽之间的空气不断地产生周期性的空积变化，空气则沿着转子轴线由吸入侧输送出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。空压机的进气品和出气口分别位于壳体的两端，阴转子的槽，阴转子的槽也阳转子齿被主电机驱动而旋转。
原空压机的主电机功率为45KW，共三台。运行方式为星一角减压起动于后全压运行体。具体操作程序为：按下启动按钮，控制系统接通启动器线圈并打开断油阀，空压机在卸载模式下启动，这时进气阀处于关闭位置，而放气阀打开以排放油气分离器内的压力。等降压2秒后空压机开始加载运行，系统压力开始上升。若一台气压不够启动第二台，再不够启动第三台。如果系统压力上升到压力开关上限值，即起跳压力，控制器使气阀关闭，油气分离放气，压缩机空载运行，直到系统压力跌到压力开关下限值后，即回跳压力下，控制器使进气阀打开，油气分离器放气阀关闭，压缩机打开，油气分离器放气阀关闭压关闭，压缩机满载运行。
二、原系统工况存在的问题
1.主电机虽然星一角减压起动，但起动时的电流仍然很大，会影响电网的稳定及其它用电设备的运行安全。
2.主电机时常空载运行，属非经济运行，电能浪费严重。
3.主电机工频运行致使空压机运行时噪音很大。
4.主电机工频起动设备的冲击大，电机轴承的磨损大，所以设备维护工作时对机械量大。
三、变频改造方案
（一）、改造方案原理
由变频器，压力变送器、电机、螺旋转子组成压力闭环控制系统自动调节电机转速，使储气罐内空气压力稳定在设定范围内，进行恒压控制。反馈压力与设定压力进行比较运算，实时控制变频器的输出步，从而调节电机转速，使储气罐内空气压力稳定在设定压力上。
（二）、变频改造方案设计原则
根据原工况存在的问题并结合生产工艺要求，空压机变频改造后系统有如下功能：
1.电机变频运行状态保持储气罐出口稳定，压力波动范围不能超过±0.02Mpa；
2.系统应具有变频和工频两套控制回路；
3.系统具有开环和闭环两套控制回路；
4.一台变频器能控制三台空压机组；
5.根据空压机的工况要求，系统应保障电动机具有恒转矩运行特性一；
6.为了防止非正弦波干扰空压机控制器，变频器输入端应有抑制电磁干扰的有效措施；
7.在用电气量小的情况下，变频器处在低频运行时，应保障电机绕组温度和电机的噪音不超过允许的范围；
8.考虑到系统以后扩展问题，变频器选55KW以满足将来工况扩展的要求；
（三）、系统调试
调试工作分成两部分：
第一、先根据工艺要求、电机参数、负载特性预调变频器参数。
第二、系统联动调试。
在完成变频器设定参数调数及空载运行后，进行系统联动调试 。调试的主要步骤：
1.将变频器接入系统。
2.进行工频旁路的运行。
3.进行变频回路的运行，其中包括开环与闭环控制两部分调试：
开环：些时主要观察变频器频率上升的情况，设备的运持声音是否正常，空压机的压力上升是否稳定，压力变器显示是否正常，设备停机是否正常等。如一切正常，则可进行闭环的调试。
闭环：主要依据变频器频率上升与下降的速度和空压机压力的升降相匹配，不要产生压力振荡，还要注意观察机械共振点，将共振点附近的频率跳过去。
四、空压机变频改造的效益
1.节约能源
变频器控制压缩机与传统制的压缩机比较，能源节约是最有实际意义的，根据空气量需求来供给的压缩机工况是经济的运持状。
2.运行成本的降低
传统压缩机的运行成本由三项组成：初始采购成本，维护成本和能源成本。其中能源成本大约占压缩机成本的70%。通过能源成本降低30%以上，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。
3.提高压力控制精度
变频控制系统具有精确的压力控制能力。使压缩机的空气压力输出与用户空气系统所需的气量相匹配。变频控制压缩机的输出气量随着电机转速的改变而改变。由于变频控制机电速度的精度提高，所以它可以使管网的系统压力变化保持在要求范围内，有效地提高了工况的质量。
4.延长压缩机的使用寿命
变频器从OHZ起动压缩机，它的起动加速时间可以调整，从而减少超导劝时对压缩机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使压缩机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到最低程度。
5.低了空压机的噪音
根据压缩机的工况要求，变频调整改造后，电机运转速度明显减慢，因此有效地降了空压机运行时的噪音，据以往现场经验测定表明，噪音与原系统比较下降约3至7分贝。
五、设备投资
序号 设备名称 规格型号 产地 单位 数量 单价（元） 合价（元）
1 变频系统柜 2200*1200*600GGD 长沙 台套 1
总计
特别说明：
1.该控制柜内有一台伟创AC60-T3-55KW变频器；
2.该控制系统为空压机的核心控制系统，其采用伟创AC60系列变频器一拖三控制大大节约一次投资成本，投资实惠、收效大。该系统在各类调速系统中使用时，是其节能效果可达20-50%，在未受到其他因素的影响下一般可取上限。
六、投资回收期
1.空压机节省电费
45KW的风机以运行频率40Hz为例，其工作转速的80%，电机消耗的轴功率为Pz=0.83Pn=0.512Pn每年按12月计，每月按30天计，每天按24小时计，考虑各种损耗后以节电30%计算：
W=45×12×30×24×30%=116640千瓦时
以每千瓦时0.5元电价计算，每年可省电费
116640×0.5=58320元
2.节约维修费用若干；
3.投资回报周期=12（月）*41500/58320=12÷152%=8.5（月）
变频器的使用寿命可达10年以上，仅算电机节电部分，8个月左右可收回全部投资，一次投入，长期受益。变频调速技术是一项新的技术，在电机拖动方面有非常好的节能效果，采用变频调速技术，可以大力推动企业的技术进步，全方位地提高企业的综合效益。
七、伟创变频器在空压机上的应用实例
用户单位 使用功率范围 项目名称
长沙福莱格药业 AC60-T3-90KW、160KW 高压机节能恒压控制系统
长沙肉联厂 AC60-T3-132KW两台 高压机节能恒压控制系统
武汉啤酒厂 AC60-T3-132KW、160KW 高压机节能恒压控制系统
黄麦岭磷化集团 AC60-T3-55KW四台 空压机节能恒压控制系统
伟创AC60系列通用变频器
规 格单相220V 功率KW 额定电流(A) 长×宽×厚mm
AC60-S2-R75G 0.75 4A 191×131×138
AC60-S2-1R5G 1.5 7A 191×131×138
AC60-S2-2R2G 2.2 10A 241×156×170
AC60-S2-3R7G 3.7 16A 241×156×170
规格G/P380V 功率KW 额定电流G-P 长×宽×厚mm
AC60-T3-R75G-1R5P 0.75-1.5 2.5A-3.7A 191×131×138
AC60-T3-1R5G-2R2P 1.5-2.2 3.7A-5A 191×131×138
AC60-T3-2R2G-3R7P 2.2-3.7 5A-8.5A 191×131×138
AC60-T3-3R7G-5R5P 3.7-5.5 8.5A-13A 241×151×170
AC60-T3-5R5G 5.5 13A 241×151×170
AC60-T3-7R5P 7.5 16A 322×200×189
AC60-T3-7R5G 7.5 16A 322×200×189
AC60-T3-011P 11 25A 390×238×212
AC60-T3-011G-015P 11-15 25A-32A 390×238×212
AC60-T3-015G-018P 15-18 32A-38A 390×238×212
AC60-T3-018G-022P 18-22 38A-45A 390×238×212
AC60-T3-022G-030P 22-30 45A-60A 390×238×212
AC60-T3-030G-037P 30-37 60A-75A 390×238×212
AC60-T3-037G-045P 37-45 75A-90A 600×353×286
AC60-T3-045G-055P 45-55 90A-110A 600×353×286
AC60-T3-055G-075P 55-75 110A-150A 645×380×297
AC60-T3-075G-093P 75-93 150A-170A 645×380×297
AC60-T3-093G-110P 93-110 170A-210A 780×515×340(壁挂)
AC60-T3-110G-32P 110-132 210A-250A 1200×515×340(柜式)
AC60-T3-132G-160P 132-160 250A-300A 780×515×340(壁挂)
AC60-T3-160G-185P 160-185 300A-340A 1188×600×370(壁挂)
AC60-T3-185G-200P 185-200 340A-380A 1588×600×370(柜式)
AC60-T3-200G-220P 200-220 380A-415A 1238×700×380(壁挂)
AC60-T3-220G-250P 220-250 415A-470A 1748×700×380(柜式)
AC60-T3-250G-280P 250-280 470A-520A 1700×760×485(柜式)
AC60-T3-280G-315P 280-315 520A-600A 1700×760×485(柜式)
AC60-T3-315G-355P 315-355 600A-680A 1800×808×485(柜式)
AC60-T3-355G-400P 355-400 680A-750A 1800×808×485(柜式)
AC60-T3-400G-450P 400-450 750A-810A 2200×1200×550(柜式)
AC60-T3-450G-500P 450-500 810A-870A 2200×1200×550(柜式)
AC60-T3-500G-560P 500-560 870A-950A 2200×1200×550(柜式)
AC60-T3-560G-630P 560-630 950A-1100A 2200×1200×550(柜式)
AC60-T3-630G-700P 630-700 1100A-1300A 2200×1200×550(柜式)
伟创AC61系列注塑机及AC60一体化节电柜
规格 功率KW 额定电流A 长×宽×厚mm
AC61-T3-7R5ZK 7.5 16 730×300×282
AC60-T3-7R5GK/011PK 7.5-11 16-25 730×300×282
AC61-T3-011ZK 11 25 730×300×282
AC60-T3-011GK/015PK 11-15 25-32 730×300×282
AC61-T3-015ZK 15 32 730×300×282
AC60-T3-015GK/018PK 15-18 32-38 730×300×282
AC61-T3-018ZK 18 38 810×340×310
AC60-T3-018GK/022PK 18-22 38-45 810×340×310
AC61-T3-022ZK 22 45 810×340×310
AC60-T3-022GK/030PK 22-30 45-60 810×340×310
AC61-T3-030ZK 30 60 810×340×310
AC60-T3-030GK/037PK 30-37 60-75 810×340×310
AC61-T3-037ZK 37 75 923×410×342
AC60-T3-037GK/045PK 37-45 75-90 923×410×342
AC61-T3-045ZK 45 90 923×410×342
AC60-T3-045GK/055PK 45-55 90-110 923×410×342
AC61-T3-055ZK 55 110 973×440×370
AC60-T3-055GK/075PK 55-75 110-150 973×440×370
AC61-T3-075ZK 75 150 973×440×370
AC60-T3-075GK/093PK 75-93 150-170 973×440×370
