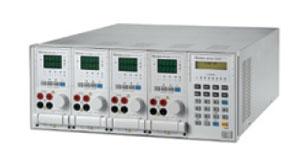

63110A/63113A LED专用电子负载
产品特点
• 独特的LED模式，可供LED driver测试
• 可编程的LED操作点阻抗(Rd)
• 可编程的内部阻抗(Rr)，可应用于模拟LED的涟波电流
• 快速响应，可供PWM调光测试

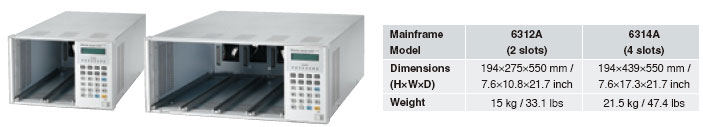

• 一机框最多可达8个通道
• 二段式16位高精密电压/电流量测线路
• 保护功能：过电压、过电流、过功率、过温度保护
LED電源驱动器为电流源，因此有一可输出的电压范围及一固定的输出电流。在LED電源驱动器的测试上，一般常使用的方式有下列几种：
1. 使用真实电阻当负载。
2. 使用传统电子负载操作于定电阻(CR)模式或定电压(CV)模式。
3. 使用真实LED串联当负载。
但是这些测试方式都有其缺点，无法完全适合LED電源驱动器的测试需求。
由LED的V-I特性曲线中，可知LED有一顺向偏压VF及一导通电阻(Rd)。当以真实电阻为负载，其V-I特型是一直线，并无法仿真LED的特性。尤其当LED driver开机电压上升时，电流波形不同，可能会无法开机。而传统电子负载的CR及CV模式，都是以稳态时的LED操作点为设定值，对开关机或PWM调光动态的特性，无法仿真，也可能导致LED driver产生不正常的动作或保护。而若以LED来当负载，虽能完全测试LED電源驅動器。但却有LED老化问题，及LED driver不同的输出电压测试上，需串联不同颗数的LED，如此将会造成测试上与生产上的不便。
致茂6310A series电子负载中的63110A独家新创了一个新的操作模式—LED模式，来仿真LED。使用者仅需透过设定LED driver的输出电压、电流，即可仿真LED的拉载特性。还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED。对于PWM调光(Dimming)测试，63110A的全新设计中，亦增加了带宽，让用户亦可透过电子负载完成动态调光测试。

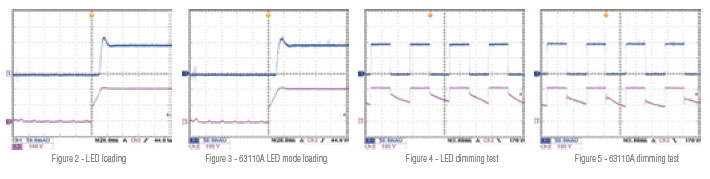

图 2是以LED为负载所拉载的电流波形(蓝色)；图3为63110ALED 模式的拉载电流波形(蓝色) ；由图2与图3可观察到两者于LED driver于开机时的拉载电压电流波形非常相似。图4为测LED为负载在调光(Dimming)时的电流波形。图5为63110A为负载在调光(Dimming)时的电流波形。
LED电源驱动器的输出涟波电流可以透过调整63110A内部电阻 (Rr) 来模拟。传统电子负载无法仿真LED driver的输出涟波电流，如图6所示。图7为LED当负载时的涟波电流。图8为63110A当负载时的涟波电流。

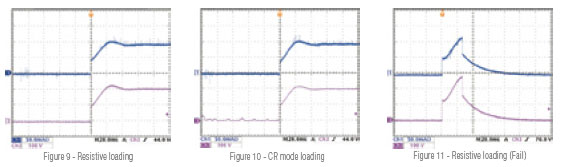

图9是以真实电阻为负载的拉载电流波形(蓝色)；图10为定电阻模式仿真真实电阻的拉载电流波形(蓝色)；图9与图10的电流与LED为负载的电流波形有相当大差异，且电流及电压都有过冲的情况发生，易导致LED driver在开机时发生过电压或过电流保护，如图11所示。因此不管是真实电阻或是电子负载的定电阻模式，都比较无法仿真真实的情况。
选型指南
型号 描述
63110A LED专用电子负载2A/500V/100W*2Channel
63113A LED专用电子负载20A/300V/300W
