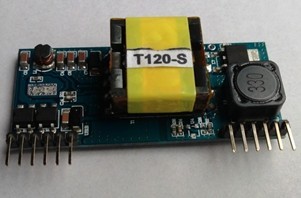

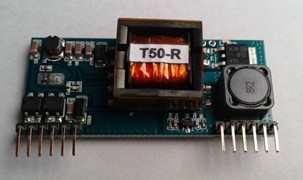

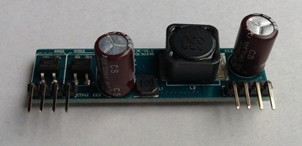

GC-PD13C系列模组为非隔离型以太网络供电系统受电端模组 (PoE PD Module)。以太网络供电系统供电端 (PSE) 经由五类双绞线连接GC-PD13C系列模组,将电能从以太网络供电系统供电端 (PSE) 传至GD-PD13C系列受电模组。
GC-PD13C系列模组兼容 IEEE 802.3AF国际标准,且支持标准的检测→握手分级→供电。且支持以太网络供供电系统 (PSE) 的中间跨接法和末端跨接法。小型化的设计, 53.5mm(L) x 14.5mm(W) X16.0mm(H),支持宽范围的的输入电压从37Vdc~ 57Vdc,输出端只需外加合适大小滤波电容,即可完成以太网络供电系统的受电设备的设计。在满載的情况下环境工作温度为 -25℃ ~ 55℃。
GC-PD13C系列PD受电模组有三种输出电压可供选择,分別为 3.3Vdc、5Vdc和12Vdc,PD13C系列PD模组在12V最大输出功率可达13W,在5V输出可达10W。标准产品为12V、5V输出。3.3V电压输出需要定制。
GC-PD13C系列PD受电模组,体积小,适用于产品产品空间受限制,非隔离,成本更具优势。
