MC系列电源防雷器

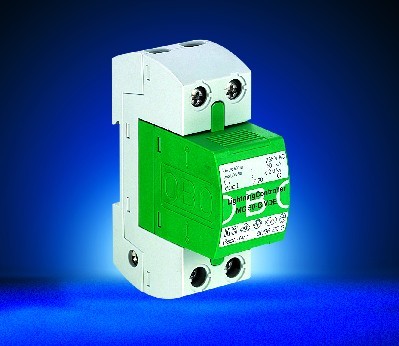

MC50-B、MC125-B/NPE 高能量防雷器功能和特点

测试依据： IEC 61643-1 (02.98), and DIN VDE 0675/Part 6, E (11.89) / A1 (03.96) / A2 (10.96)
型号	MC 50-B
额定工作电压 UN	230 V/ 50- 60 Hz
最大持续工作电压 Uc	255 V
保护级别 依据于VDE 0675/Part 6 测试级别 依据于IEC 61643- 1	B class I
绝缘阻抗 Risol	> 100 MW
保护水平 Up	< 2kV
响应时间 tA	< 100 ns
测试雷电电流数值 (10/350) 依据国际标准IEC 1312-1 (02.95)的雷电电流参数 最大电流 Iimp 电量 Q 能量 W/R	50 kA 25 As 0,63 MJ/W
灭弧能力 at Uc If	25 KA
工作温度 J	-40°C up to + 85°C
相对湿度	￡ 95%
保护类型	IP 20
接线线径 单股/多股 线规	10 – 50 / 10 – 35 mm2 AWG 8-2
安装	固定于 35 mm DIN 型轨道上
颜色	灰 灰-绿
结构	密封火花隙
尺寸 依据于 DIN 43880 高 宽 深	100 mm 35 mm 75 mm

测试依据： IEC 61643-1 (02.98), and DIN VDE 0675/Part 6, E (11.89) / A1 (03.96) / A2 (10.96)
型号	MC 125-B/NPE
额定工作电压 UN	230 V/ 50- 60 Hz
最大持续工作电压 Uc	255 V
保护级别 依据于VDE 0675/Part 6 测试级别 依据于IEC 61643- 1	B class I
绝缘阻抗 Risol	> 100 MW
保护水平 Up	< 2,5kV
响应时间 tA	< 100 ns
测试雷电电流数值 (10/350) 依据国际标准IEC 1312-1 (02.95)的雷电电流参数 最大电流 Iimp 电量 Q 能量 W/R	125 kA 62,5 As 3,9 MJ/W
灭弧能力 at Uc If	3 100 Aeff
工作温度 J	-40°C up to + 85°C
相对湿度	￡ 95%
保护类	IP 20
接线线径 单股/多股 线规	10 – 50 / 10 – 35 mm2 AWG 8-2
安装	固定于 35 mm DIN 型轨道上
颜色	蓝色
结构	密封火花隙
尺寸 依据于 DIN 43880 高 宽 深	100 mm 35 mm 75 mm
