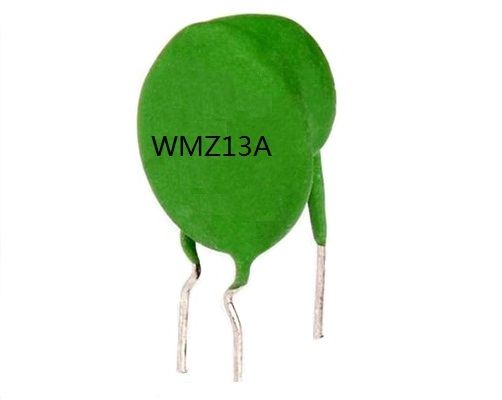

WMZ13A系列复合PTC热敏电阻可以用来解决小功率LED驱动电源遇到的过压、过热、过流方面的防护问题。众多LED驱动电源厂家在设计中首选的过电压保护方案。但是，由于压敏电阻不能通过持续的大电流，并且在响应过程中会因压敏电压的降低而逐渐失效的特性决定了压敏电阻在使用过程故障率居高不下的现实。设计者们不得不将压敏电阻的尺寸和压敏电压参数逐步加大和提高，但提高压敏电压后高残压降会对电路产生不利影响。其次，NTC热敏电阻作为功率型浪涌抑制器,只在开关电源通电一瞬间对开关管、电解电容有冲击保护作用。正常工作过程中因其阻值较低，对线路脉冲、操作浪涌的影响则无能为力,特别是间隔较短时间的开关操作对使用NTC作浪涌抑制的开关电源则是致命伤害。另外，用在开关电源初级使用的保险管常会因瞬态过电压时压敏的响应使其熔断造成不必要的维护。在使用PTC热敏电阻作自恢复保险丝时,由于PTC热敏电阻的额定工作电流与环境温度紧密联系,为了兼顾PTC热敏电阻在最低工作电压,最高环境温度下的工作电流而使得PTC热敏电阻在常温或低温环境下过电压保护时的速度偏慢或不保护,使LED驱动电源后级电路出现故障的概率增大。由于以上原因，我们研发了一款恰当的复合型PTC热敏电阻，不用考虑较低的环境温度对反应速度的影响，并能恰当地降低浪涌电压及群脉冲等对LED驱动电源的影响。意外过电压时，nS级的短时间内立即响应，使电源电压钳位在压敏电阻的残压范围内，电源正常工作，过压降低后恢复到最初工作状态。具体是将一个PTC热敏电阻和一个压敏电阻封装在一起，利用压敏电阻过电压时产生的电流和温度使热敏电阻响应迅速，利用热敏电阻阻值上升对电压和电流的影响反过来对压敏电阻进行保护。由于有了热敏电阻和压敏电阻之间电流和电压的综合保护效果，在不担心压敏电阻损毁的前提下，在这款复合型PTC热敏电阻的设计中，我们对压敏电阻的压敏电压和热敏电阻的额定工作电流也做了大胆的设计：在保证保护效果的前提下尽可能大地设计了该产品的额定工作电流。为了验证该复合型PTC热敏电阻长期工作的可靠性。我公司经过长时间的在高压老化寿命实验台上450V高压加电1分钟，断电5分钟。200只样品中，热敏电阻与压敏电阻均完好无损。

过流过压保护模块工作原理：
