电力系统的互联和远距离、大容量输电已成为电力工业发展的一个重要趋势。随着负荷用电密度的增加和区域电网互联的发展,最大限度地发挥输电线路的设计容量和提高系统运行稳定性的问题日益突出;在配电系统中,大功率冲击性负荷和不平衡负荷的影响也日益严重,造成了系统电压波动,影响了其他电气设备的正常运行和用电的经济性。静止无功补偿器(SVC)作为70年代发展起来的一种并联无功补偿装置,在国内外的输配电系统中有着十分广泛的应用,目前在世界范围内已有超过500套装置投入运行,对电力系统电压稳定和改善电能质量起到了明显的作用。
设备简介

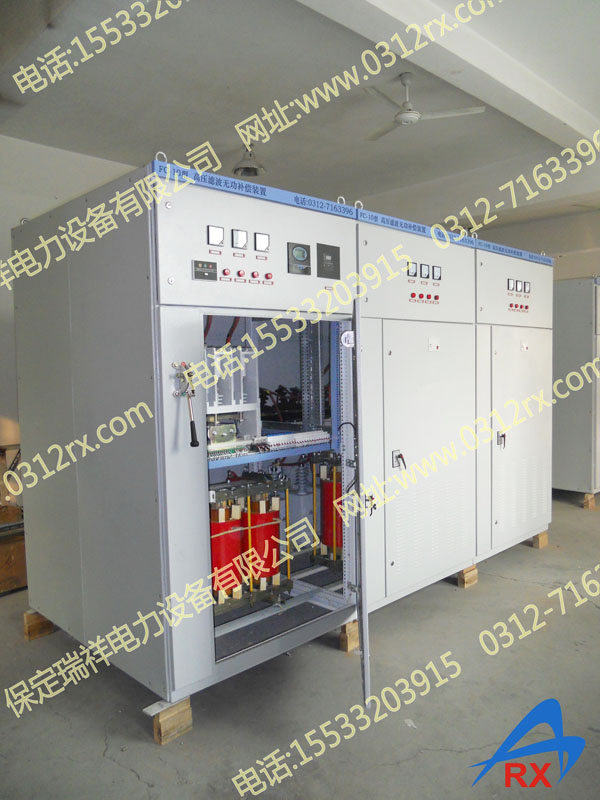

FC-RX 型滤波补偿装置主要应用于高压(6KV、10KV)需要谐波治理的电力系统,设备采用大容量电抗器、电容器、放电线圈和无感电阻适当组合成LC滤波回路(单调谐滤波回路、高通滤波回路),该回路与谐波源并联。在实际设计中根据谐波电流的成份,大小以及无功需求情况进行设计,通过精确的仿真和计算,使得该滤波装置向谐波提供一个低阻抗通道。
根据现场实际情况,可采用单凋谐回路,高通滤波回路组成一个滤波系统,对系统中要谐波成份进行滤除,同时满足无功补偿的要求。单调谐滤波回路针对电网特征谐波进行滤除,能够将谐波完全或大部分吸收,使系统电压的畸变减小;而对于基波频率(50Hz),滤波装置可向系统提供无功功率以提高功率因数,达到无功补偿的效果。高通滤波回路在高于某个频率之后有很宽的频带范围,用来吸收若干较高频率的高次谐波,达到滤波效果,同时补偿无功功率减少电压畸变。采用微机综合自动保护装置,实时跟踪系统变化,使设备安全可靠运行。
主要特点
1.滤波电容器组由多台电容器单元组成,单台滤波电容器采用单相结构以便分相调谐。滤波电容器采用全膜复合介质,具有体积小,损耗小,运行温度低等特点。
2.滤波电抗器采用单相干式空芯结构,电感值±5%连续可调,电抗器可采用"一"字形或"品"字形水平安装。
3.滤波成套装置的结构形式灵活,可采用柜式或构架式,采用构架式结构时,整套装置用围栏隔离。
4.滤波装置设计为人工和自动两种控制方式,使操作简便安全。
5.根据用户系统要求,有效滤除电网高次谐波、补偿无功功率、改善电压质量。
设备规范
工作电压:6KV、10KV
工作频率:工频50Hz
调谐频率: 5次、7次、11次、13次及以上
环境温度: -25~+40°C
海拔高度: <=2000m
环境湿度:相对湿度<=85%(25℃)
安装地点:无剧烈振动,地面倾斜部超过5°
空气质量:无腐蚀性气体,无导电尘埃,无易燃易爆气体。
