产品特点：Product features
1、专门使用于LED驱动电源的综合性能测试；
2、可支持同时一次测多颗待测物，可支持左右自动转换，大幅提升生产线产能；
3、针对LED驱动电源特性提供最合适的标准测试项目，以达到最佳的测试效能；
4、开放性架构软件平台：
    -支持相关硬件扩充；
    -支持备配 GPIB/RS-232/RS-485/I C接口之仪器；
    -测试项目编辑功能；
    -测试程序编辑功能；
    -测试报告编辑功能；
    -统计分析报表编辑功能；
    -在线仪控功能；
    -用户权限设定；
    -发布控制；
    -活动记录；
    -支援 Bar Code Reader；
5、Windows 98/2000/NT/XP软件平台；
6、可以与自动线轻松搭配，组成无人工作站；
7、可以搭配PCBA多连板测试治具，进行多连板自动测试，为企业节省作业人员。
产品优势：Product advantage

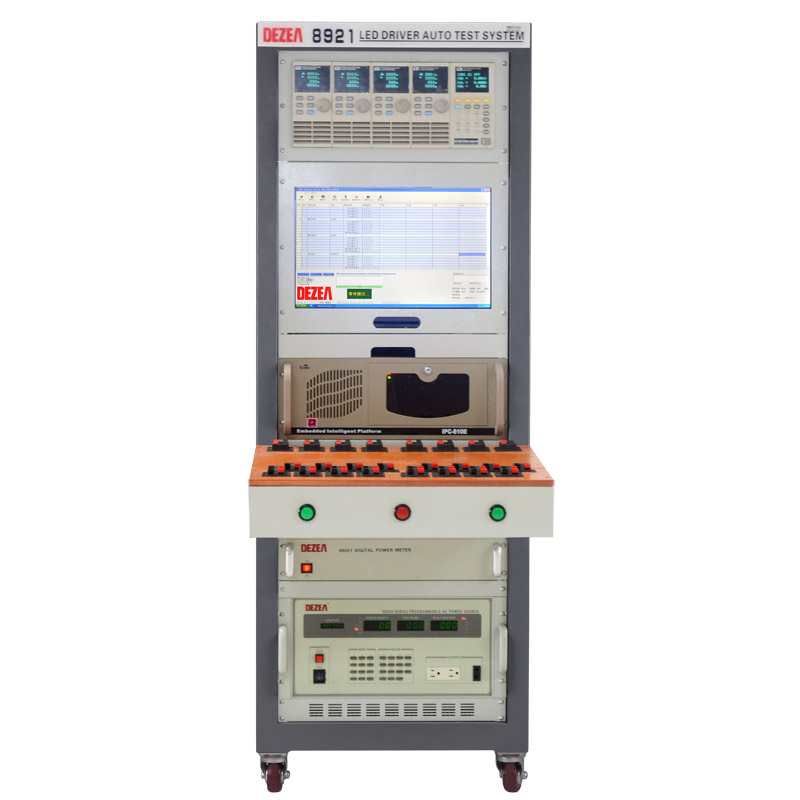

1、8921 LED驱动电源自动测试系统是在生产线测试LED驱动电源的最可靠的自动测试系统，一次性测试4颗或以上待测试产品，也可以测试2-12组输出的LED路灯电源，测试效率高，大大提高生产线的测试产能。
2、8921 LED驱动电源自动测试系统特别针对LED驱动电源的特性，量身订作并优化标准测试项目，测试效能佳，符合大量生产要求。
3、8921 LED驱动电源自动测试系统兼具灵活性的硬件架构，软件支持多家品牌的硬件设备，具体如下：
   （1）、可编程交流电源供应器：DEZEA、ALLPOWER、CHROMA、EXTECH；
   （2）、可编程直流电源供应器： DEZEA、ITECH、CHROMA、AGILENT ；
   （3）、可编程LED电子负载：DEZEA、CHROMA 、ITECH；
   （4）、数字功率表：DEZEA、YOKOGAWA、HIOKI、CHROMA；
   （5）、数字多用表：AGILENT、FLUKE；
   （6）、数字存储示波器：TEKTRONIX、AGILENT、RIGOL；
   （7）、时序/杂讯测试仪：DEZEA、NI；
   （8）、PCI  I/O CARD：DEZEA、NI。
4、系统软件功能强大，操作简单方便，容易使用，符合生产线使用需求。
5、8921 LED驱动电源自动测试系统可以选择搭配PCI界面的功能卡，其主要功能在量测调光电流/频率/周期占空比与提供调光控制讯号(直流电压, 脉波宽度调变,SM BUS) 与智能开关讯号。另外也可以利用时序/杂讯量测卡来作为20MHz 频宽下的涟波电流量测。
6、8921 LED驱动电源自动测试系统软件具有报表制作、统计分析和管理功能，能够产生各种测试报表，进行系统管理，可满足现代化中的品保和生产线的需求。另此系统还可以与制造资讯系统(Shop-Floor System)连线，以控制生产流程。
7、优化后的测试项目涵盖了6类电源测试要求，输出特性（OUTPUT PERFORMANCE)检测待测物的一般性能，输入特性（INPUT CHARACTERISTIC）检测电源的输入参数，稳定度测试（REGULATION TESTS）检测待测物在输入电源和负载变化时的稳定性.时序和瞬态(TIMING&TRANSIENT）测量开机，关机时的瞬时状态及各事件的时间，保护测试（PROTECTION TESTS）触发电源的保护电路，特殊测试（SPECIAL TESTS)提供了测试电源的特殊功能与方法。
8、测试流程示意图：
8921 LED驱动电源自动测试系统（Smart ATS）-1.jpg
9、软件功能：
8921 LED驱动电源自动测试系统（Smart ATS）-2.jpg
技术指标：Technical specifications
综合测试项目:
 输入特性测试
   1、涌浪电流测试；
   2、输入有效值电流；
   3、输入峰值电流；
   4、输入功率；
   5、输入电流谐波；
   6、输入功率因素；
   7、输入电压缓升/降测试；
   8、输入频率缓升/降测试；
   9、输入断电测试；
   10、输入电流失真仿真；
 输出特性测试
   11、直流输出电压；
   12、直流输出电流；
   13、涟波电流(峰对峰值与有效值)；
   14、调光电流；
   15、调光频率；
   16、调光周期；
   17、效率；
   18、测试中调整；
 稳定度测试
   19、电流稳定度；
   20、电压稳定度；
   21、综合稳定度；
 保护特性测试
   22、短路测试；
   23、过电压保护；
   24、超载保护；
   25、过功率保护；
 时序特性测试
   26、开机时序；
   29、关机时间
 特殊功能
   30、CPIB读/写
   31、RS-232读/写
产品用途：Product use
各种LED照明电源,led TV背光电源,led汽车照明电源,led 3C家电电源,led显示屏电源,led交通灯电源,led防水电源等。
8921 LED驱动电源自动测试系统（Smart ATS）-3.gif
订购信息：Ordering information
1、8921 LED电源自动测试系统；
2、LED专用电子负载：8905、8700系列或其他品牌；
3、数字功率表：89021系列或其他品牌；
4、交流电源供应器：6600A、6700A、6800A系列或其他品牌；
5、直流电源供应器：ITECH之6700、6900系列或其他品牌；
6、时序/噪声量测卡：89011N或其他品牌；
7、89001：系统8921应用软件；
8、89002：扩展量测单元；
9、89003：专用测试治具盒
