高精度原边反馈恒流恒压控制IC QX1502

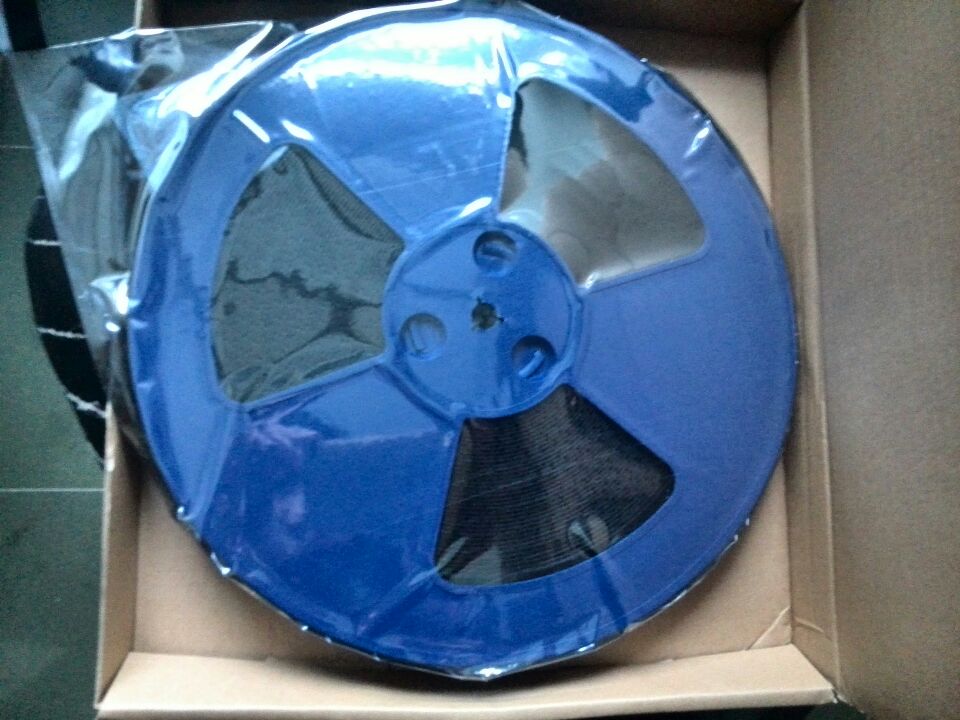

点击查看原图
信息类型:合作信息    所属类别:电源IC
地区城市:广东省 -深圳市 更新时间:2014-4-14 22:29:18
联 系 人: 郁生 有效期限:2015-4-14 11:08:30
公司名称:深圳市双宜科技有限公司
电子信箱:344178462@qq.com    联系电话:86-755-25594273
详细描述

概述
QX1502是一款高精度隔离型反激式AC-DC控制器,适用于小功率的充电器和适配器等。其工作在原边反馈模式,无需光耦和TL431。通过不同的应用电路可使其工作在恒流或者恒压模式。在恒流模式下,输出电流可通过设置CS引脚对地的电阻来调节;在恒压模式下,可通过设置变压器辅助绕组输出分压电阻来设定输出电压;另外芯片内部设置了输出电压线损补偿电路,可通过调节分压电阻的阻值来得到合适的线损补偿。QX1502提供了软启动和各种保护机制,包括功率管限流模式,电源电压过压保护,电源电压欠压保护,以及电源钳位电路等。通过设置合适的参数,系统可以得到高精度的输出恒压以及恒流控制。
特点
 恒压输出控制:±5%精度
 高精度恒流输出控制
 原边反馈控制,无需光耦和TL431
 可调输出电压
 输出电流的负载调整率可调
 内建软启动功能
 可调线损补偿
 内建限流输出控制
 内建欠压保护和过压钳位功能
 内建过压保护模块
应用领域
 隔离小功率适配器模块
 隔离小功率充电器模块
 隔离LED恒流驱动模块
