NHQ系列嵌入式通信电源系列概述

---

NHQ系列嵌入式直流通信系统是济南能华公司主要针对移动通信、卫星通信地面站、微波通信供电、小型程控交换机等我国通信领域量身打造和自主研发生产的直流不间断电源产品。该系列嵌入式直流通信电源系统采用全桥软开关技术，效率高，最高可达92％以上。整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。完善的电池管理，有负载下电和电池低电压保护（LVLD＋LVBD）及二次下电功能，能实现温度补偿、自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。该系统采用网络化设计，提供多种通信接口（如RS485、干接点），组网灵活，可实现本地和远程监控，无人值守。该系统同时还具备完备的故障保护、故障告警功能，完备的交、直流侧防雷设计，适应多雷暴地区。全正面的操作和维护，可以靠墙安装，有效节约空间。超低辐射，采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》（中华人民共和国通信行业标准YD/T983）。

NHQ系列嵌入式通信电源系统特点

---



□ 系统总配置容量：－48VDC/10-150A
□ 整流模块采用有源功率因数补偿技术，功率因数≥0.99
□ 交流输入电压正常工作范围宽至90～290V,支持直流110V输入
□ 系统工作温度-40℃～+55℃，扩展工作温度范围宽至75℃（需降额）
□ 采用软开关技术设计，效率>94%
□ 完善的电池管理，有负载下电和电池低电压保护等功能， 延长电池寿命
□ 整流模块采用无损伤热插拔技术，方便维护
□ 完善的交、直流侧防雷设计，适应多雷暴地区
□ 完备的故障保护、故障告警功能
□ 超低辐射，采用先进的电磁兼容设计，设计符合EN61000-6-3和EN61000-6-2的要求
□ 安全可靠，系统设计全面符合安全标准EN60950和IEC950

NHQ系列嵌入式通信电源系统构成

---



     +  +  +  配电部分

 ● 整流模块（10-30A）              ● 监控模块                       ● 19英寸1U/2U/3U标准机箱                       ●  交流配电、直流配电

   （详细功能介绍）              （详细功能介绍）

NHQ系列嵌入式通信电源系统应用范围

---



● 交换机 ● 传输设备 ● 微波设备 ● 电力通信设备
● 接入网 ● 移动基站 ● 卫星地面站 ● 军用通信设备
NHQ系列嵌入式通信电源系统主要产品

---

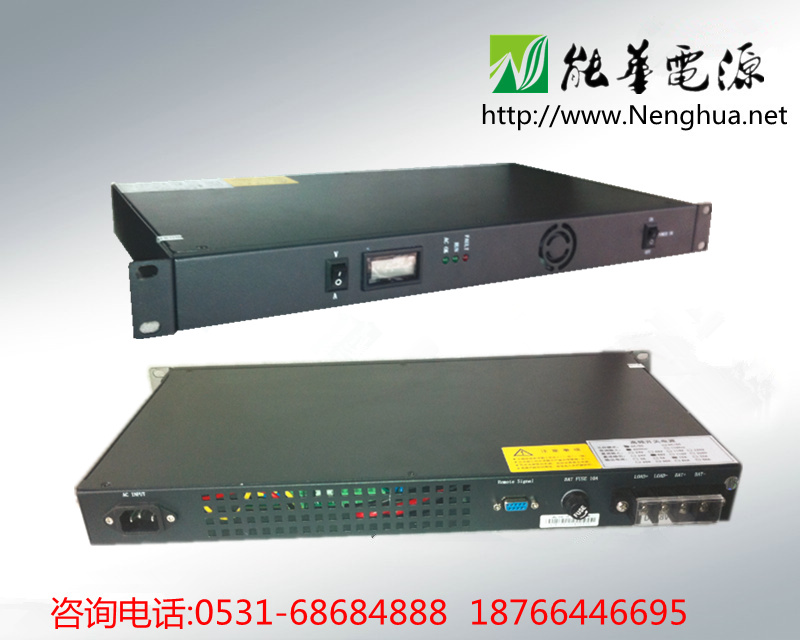

	产品名称	48V60A嵌入式通信电源系统	产品型号	NHQ48-60
	产品特点	●交流输入：90V-280VAC; ●直流输出：48V 60A; ●尺寸：19英寸1U   44mm（高）×482.6mm（宽）×255mm（深）

	产品名称	48V90A嵌入式通信电源系统	产品型号	NHQ48-90
	产品特点	●交流输入：90V-280VAC; ●直流输出：48V 90A; ●尺寸：19英寸2U   86.1mm（高）×482.6mm（宽）×280mm（深）

	产品名称	48V150A嵌入式通信电源系统	产品型号	NHQ48-150
	产品特点	●交流输入：90V-280VAC; ●直流输出：48V 150A; ●尺寸：19英寸3U   128.5mm（高）×482.6mm（宽）×280mm（深）
