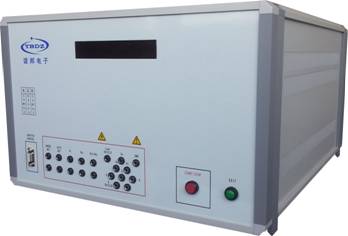

YB6200半导体分立器件参数测试系统简介
1.1 系统概述
YB-6200（以下简称系统）是本公司推出的一款先进的大功率半导体分立器件和半导体模块测试系统。
本系统适合各大研究院所做元器件检验，元件进厂检测筛选以及在线开发器件做生产测试。系统可扩展性强，通过选件可以提高电压、电流的测试能力和增加测试品种范围。自动快速测试可以满足用户大生产需要，故障率低也保证了用户的生产效率。在PC窗口提示下输入被测器件的测试参数即可完成填表编程，操作人员不需具备专业计算机编程语言知识，使用简捷方便。系统采用带有开尔文感应结构的测试插座，自动补偿由于系统内部及测试电缆长度引起的任何压降，保证各种情况下测试结果的准确可靠。
系统面板的显示装置能够及时显示系统的各种工作状态和测试结果。前面板的小键盘方便了系统操作。通过小键盘，系统可以脱开主控计算机独立完成多种测试。
系统提供与机械手、探针台、电脑的连接接口，可以支持各种不同辅助设备的相互连接使用。
1.2 测试仪指标
主极参数
1、主极电压: 2000V
2、电压分辨率：5mV
3、主极电流：50A 加选件YB580向上可扩展到：
100A / 200A / 400A / 500A。
4、电流分辨率1nA
控制极参数
1、控制极电压：100mV---20V 加选件可扩展到80V
2、电压分辨率：5mV
3、控制极电流：100nA---10A 加选件可扩展到40A
4、电流分辨率：1nA
5、测试速度：5MS/参数
1.3测试范围
1) 二极管DIODE
2) 晶体管 TRANSISTOR（NPN型/PNP型）
3) 稳压（齐纳）二极管 ZENER
4) 结型场效应管 J-FET （N-沟/P-沟，耗尽型/增强型）
5) MOS场效应管 POWER MOSFET（N-沟/P-沟）
6) 三端稳压器 REGULATOR（正电压/负电压，固定/可变）
7) 光电耦合器 OPTO-COUPLER（NPN型/PNP型）
8) 可控硅整流器（普通晶闸管） SCR
9) 双向可控硅 （双向晶闸管） TRIAC
10) 绝缘栅双极大功率晶体管 IGBT（NPN型/PNP型）
11) 达林顿阵列 DARLINTON
12) 双向触发二极管 DIAC
1.4 系统参数配置
正常配置能提供的高阳极电压2000V，阳极电流为50A；
扩展电压和电流范围，可提供的选件有2000V阳极高压
选件，100A/250A/500A阳极大电流选件。
电压分辨率：5mV
电流分辨率：1nA
此外还可提供的小电流测试台选件，能够将漏电流测量分辨率从1nA扩展到10pA。
测试速度：1mS/参数(本系统采用填入式编程方法，专为国内用户开发)
1.5 系统软件支持
器件测试程序的生成是通过在一台运行系统为Windows或WindowsNT的PC机上YB6200接口程序实现的。该程序提供快速的器件测试程序生成，具有全屏显示和增强型编辑帮助。
一种填空式编程方法向用户提供简明、直观的使用环境。操作人员只需在提示下，输入所选器件系列名称和测试类型，并选择所需测试的参数，而不必具有专业计算机编程语言知识。完成一个器件的测试程序编制只需几分钟的时间。
1.6 外形尺寸和电源要求
主机尺寸(mm): 450 × 570 × 280mm
重 量(kg): 33.6 kg
电 源: 240VAC（-15%） 50/60HZ Fused 2A/1A
