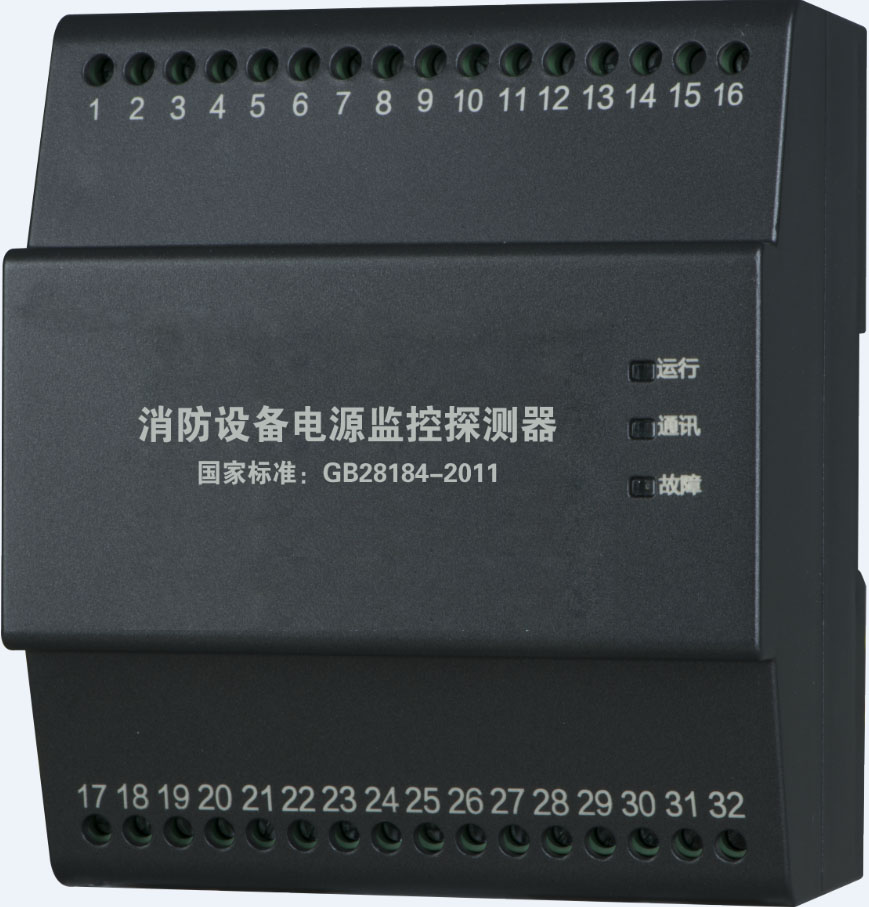

YJG6100 PMAC510S系列消防设备电源监控系统由消防设备电源状态监控器主机(以下简称监控器主机)、消防设备电源状态监控器模块(以下简称监控器模块)及各类传感器三大部分组成。 主要功能及特性： 　　◎监控消防设备电源三相交流电压、三相交流电流、剩余电流、温度及开关状态功能; 　　◎有欠压、过压、过流、缺相、剩余电流超值及超温等报警功能; 　　◎监控模块本身有声、光报警功能、报警值设定功能、记录查询功能及自检功能; 　　◎实时显示消防设备电源运行状态参数及故障报警参数; 　　◎可设置报警阈值、地址、电流互感器类型等参数; 　　◎可与监控消防设备电主机通讯、数据实时传输到主机; 　　◎一组常开输出端子，一组常开输入端子。(可以采集开关状态) 　　适用范围： 　　交流单、三相消防设备配电回路。 　　主要技术参数 　　主要监控报警功能及范围 　　注： 　　1：交流电流采样用外接交流电流互感器，共分3档100A225A400A输出均为100mA。 　　2：交流电压采样直接取A、B、C、N到模块内部降压(不用电压互感器)，采样范围AC20V---285V。 　　3：剩余电流采样采样零序互感器1A:0.4mA。 　　4：温度采样用PT1000 铂电阻。 消防设备电源监控系统 　　设计依据 　　《消防控制室通用技术要求》 GA 767-2008 　　《建筑设计防火规范》 GB 50016-2006 　　《智能建筑设计标准》 GB/T 50314-2006 　　《民用建筑电气设计规范》 JGJ 16-2008 　　产品执行标准 　　《消防设备电源监控系统》 GB28184-2011 　　1、 国家标准化管理委员会近期批准发布的，该标准在2012年8月1日开始实施。 　　2、 消防设备电源监控系统是建筑消防系统的重要组成部分，由消防设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。系统通过传感器采集现场消防设备的电压/电流信号，传输给消防设备电源状态监控器，监控建筑中所有消防设备的主电源和备用电源工作状态，在电源发生过压、欠压、过流、缺相等故障时能发出报警信号，以保证建筑消防系统内各消防设备的供电正常，从而确保消防系统稳定运行。 　　3、 GB28184-2011《消防设备电源监控系统》规定了消防设备电源监控系统的定义、组成、技术要求、试验方法、检验规则和标志等。标准对消防设备电源监控系统的主要部(器)件性能、基本功能、采集输出信号的电压和误差、外壳防护性能、绝缘电阻、电气强度、电磁兼容性能、耐气候、机械环境适应性能、产品说明书等提出了具体的要求。 　　该标准为首次制定，标准的技术要求和试验方法先进、合理，可全面科学地考核消防设备电源监控系统的整体性能，确保其有效性和可靠性。该标准的发布，对于推动消防设备电源监控系统的广泛应用，加强产品质量监督和管理将发挥重要作用。 　　详细参数请咨询：陕西亿利通电气科技有限公司 　　消防设备电源 — 各类消防设备供电的交流或直流电源，包括主电源和备电源。 　　消防设备监控系统 — 用于监控消防设备电源的工作状态，在电源发生过压、欠压、缺相、错相、过流等故障时能发出报警信号的监控系统。有消防设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。 　　适用范围 　　适用于新建、扩建及改建的工业与民用建筑内消防设备电源监控。消防设施及设备包括：消防控制室、火灾自动报警系统、消火栓系统、自动喷水灭火系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防排烟系统、防火卷帘、消防电梯、应急广播、应急照明等。 　　监控系统结构及组成 　传感器分为电流互感器、剩余电流互感器、温度传感器;电压信号采样直接取A、B、C、N到模块内部降压，故不需要配置传感器。 　　通过传感器对消防设备电源的工作状态参数(电压、电流、剩余电流、配电箱体内温度等基本参数)进行动态采集并将采集的信号传输至监控器模块，采集参数实时显示于监控器模块液晶屏上，方便工作人员及时观察电源状态参数的变化。分布于各个所需监控点的监控器模块和监控器主机之间以二总线的连接方式组成一个整体的网络，此网络即为消防设备电源监控系统。监控器模块的电源由监控器主机提供。
