什么是EMI

    电磁干扰（Electromagnetic Interference 简称EMI），有传导干扰和辐射干扰两种。传导干扰是指通过导电介质把一个电网络上的信号耦合(干扰)到另一个电网络。辐射干扰是指干扰源通过空间把其信号耦合(干扰)到另一个电网络。在高速PCB及系统设计中，高频信号线、集成电路的引脚、各类接插件等都可能成为具有天线特性的辐射干扰源，能发射电磁波并影响其他系统或本系统内其他子系统的正常工作。例如，TV荧光屏上常见的“雪花”便表示接受到的讯号被干扰。

    怎么做EMI防护

    EMC设计的一般原则：

    EMC设计应是任何电子器件和系统综合设计的一部分。它远比试图使产品达到EMC的其他方法更节约成本。EMC的主要设计技术包括：电磁屏蔽方法、电路的滤波技术以及包括应特别注意的接地元件搭接的接地设计。

    下图给出了器件和系统EMC最佳设计的推荐方法。这是一个金字塔式图形。

    首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用。这其中包括可靠性考虑，比如在可接受的容限内设计规范的满足，好的组装方法以及各种正在开发的测试技术。

　一般来说，驱动当今电子设备的装置要安装在PCB上。这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成。因此，PCB EMC设计是EMC设计中的下一个最重要的问题。有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。一些PCB元件还需要进行屏蔽。

　再次，内部电缆一般用来连接PCB或其他内部子组件。因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。

　在PCB的EMC设计和内部电缆设计完成以后，应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。

　最后，还应着重考虑输入和输出电源和其他电缆滤波问题。

    一般来讲，EMI防护是一个系统工程，从产品设计开发阶段即需要将EMI贯穿始终。但是，由于各个方面的原因，高频线路很难达到在PCB设计阶段即解决EMI问题，大多都需要通过对机壳进行屏蔽处理来达到防EMI效果。

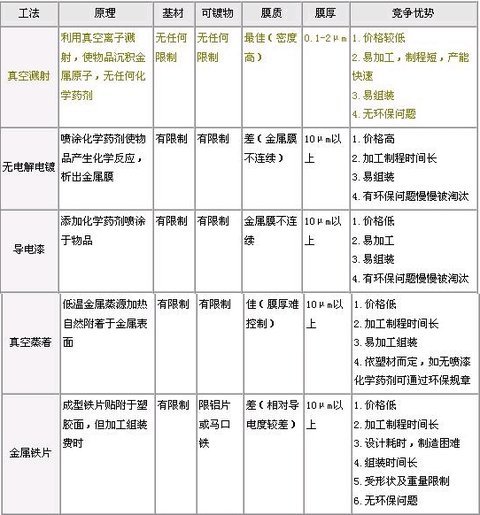

    各种EMI处理方法的比较
