如何正确选择风扇或鼓风扇(图)
2005/8/23 15:43:39 电源在线网
所有需要使用风扇散热的电机与电子产品的设计工程师，必须决定一个特定系统散热所需的风量，而所需的风量取决于了解系统的耗电量及是否能带走足够的热量，以预防系统过热的情形发生。事实显示，系统的使用年限会由于冷却系统的不足而降低，所以设计工程师也应该明白，系统的销售量与价格，可能因为系统的使用年限不符使用者的预期而下降。
欲选择正确的通风组件，必须考虑下列目标：
最好的空气流动效率
最小的适合尺寸
最小的噪音
最小的耗电量
最大的可靠度与使用寿命
合理的总成本
以下三个选择正确散热扇或鼓风扇的重要步骤，可帮你达成上述几个目标。
步骤一：总冷却需求
首先必须了解三个关键因素以得到总冷却需求：
必须转换的热量 (即温差DT)
抵消转换热量的瓦特数 (W)
移除热量所需的风量 (CFM)
总冷却需求对于有效地运作系统甚为重要。有效率的系统运作必须提供理想的运作条件，使所有系统内的组件均能发挥最大的功能与最长的使用年限。
下列几个方式，可用来选择一般用的风扇马达：
1.算出设备内部产生的热量。
2.决定设备内部所能允许的温度上升范围。
3.从方程式计算所需的风量。
如果已知系统设备内部散热量与允许的总温度上升量，可得到冷却设备所需的风量。
以下为基本的热转换方程式：
H = Cp × W × △ T
其中
H = 热转换量
Cp = 空气比热
△ T = 设备内上升的温度
W = 流动空气重量
我们已知 W = CFM × D其中 D = 空气密度经由代换后，我们得到 :再由转换因子 (conversion factors)与代入海平面空气的比热与密度，可得到以下的散热方程式：CFM = 3160 × 千瓦／△℉
例一：设备内部消耗电功率为 500瓦，温差为华氏20度，下列为其计算结果：
或
例二：设备内部消耗电功率为 500瓦，温差为摄氏10度：
或

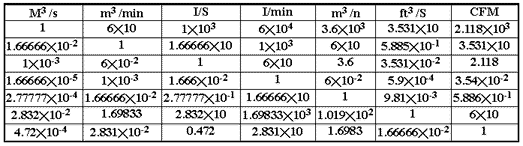

风量换算表

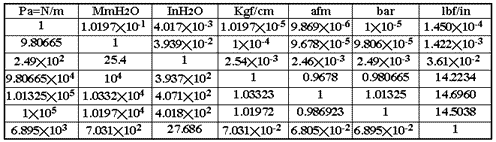

静压换算表
下列几个方式，可用来选择一般用的风扇马达：
1.算出设备内部产生的热量。
2.决定设备内部所能允许的温度上升范围。
3.从方程式计算所需的风量。
如果已知系统设备内部散热量与允许的总温度上升量，可得到冷却设备所需的风量。
欲选择正确的通风组件，必须考虑下列目标：
最好的空气流动效率
最小的适合尺寸
最小的噪音
最小的耗电量
最大的可靠度与使用寿命
合理的总成本
以下三个选择正确散热扇或鼓风扇的重要步骤，可帮你达成上述几个目标。
步骤一：总冷却需求
首先必须了解三个关键因素以得到总冷却需求：
必须转换的热量 (即温差DT)
抵消转换热量的瓦特数 (W)
移除热量所需的风量 (CFM)
总冷却需求对于有效地运作系统甚为重要。有效率的系统运作必须提供理想的运作条件，使所有系统内的组件均能发挥最大的功能与最长的使用年限。
下列几个方式，可用来选择一般用的风扇马达：
1.算出设备内部产生的热量。
2.决定设备内部所能允许的温度上升范围。
3.从方程式计算所需的风量。
如果已知系统设备内部散热量与允许的总温度上升量，可得到冷却设备所需的风量。
以下为基本的热转换方程式：
H = Cp × W × △ T
其中
H = 热转换量
Cp = 空气比热
△ T = 设备内上升的温度
W = 流动空气重量
我们已知 W = CFM × D其中 D = 空气密度经由代换后，我们得到 :再由转换因子 (conversion factors)与代入海平面空气的比热与密度，可得到以下的散热方程式：CFM = 3160 × 千瓦／△℉
例一：设备内部消耗电功率为 500瓦，温差为华氏20度，下列为其计算结果：
或
例二：设备内部消耗电功率为 500瓦，温差为摄氏10度：
或
风量换算表
静压换算表
下列几个方式，可用来选择一般用的风扇马达：
1.算出设备内部产生的热量。
2.决定设备内部所能允许的温度上升范围。
3.从方程式计算所需的风量。
如果已知系统设备内部散热量与允许的总温度上升量，可得到冷却设备所需的风量。
