在线式不断电源系统(图)

2005/9/1 15:03:59 电源在线网

　　当市电正常供电时，市电经滤波回路及突波吸收回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经整流回路，作为变流器的输入，再经过变流器的转换提供净化过的交流电力给负载使用；此时若市电发生异常，则变流器的输入则改由电池组来供应，变流器持续提供电力，达到完全不断电。
　　

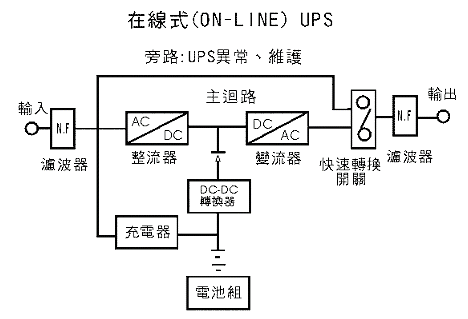

　　由此可知，在线式不断电系统的输出完全由变流器来供应，不论市电电力质量如何，其输出均是稳定且纯净的正弦波电源。附图在线式不断电系统方块图。
