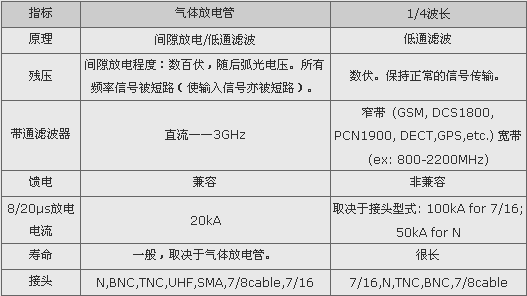

两种同轴保护技术的比较(图)
2005/10/25 16:31:08 电源在线网
“气体放电管”同轴保护技术
气体放电管在常态下是一种绝缘体，与被保护的设备并联。当发生过电压，气体放电管达到了脉冲放电电压时，线路会在短时间内发生短路，从而将电涌引导至接地网络。
当电涌电压消失后，气体放电管恢复到绝缘状态，等待下一次电压的来临。
气体放电管是可更换式，方便维修和更换。
脉冲放电电压取决于过电压上升率。过电压上升速度（dv/dt）越高，电涌保护器的脉冲放电电压也随之升高。
一般特征 ：
驻波比<1,2
插入损耗<0,2dB
带宽=0到3GHz
最大放电电流 Imax=20kA(8/20μs)
接头：7/16, N, BNC, TNC, SMA, UHF, 7/8 cable, F
“1/4(1/4λ)波长”同轴保护技术
另外一种方法就是不使用气体放电管，而是采用一种四分之一波长的短路杆，所以被称为“四分之一波长”同轴保护器。
此短路杆连接电缆芯线和外部接地，起带通滤波器的作用。通过调整机械尺寸（参数），滤波器可做成窄带或宽带。由于雷电频谱较低（从几百kHz到几MHz），滤波器将把它从正常的频率信号中过滤掉。
一般特征：
驻波比<1,2
插入损耗<0,2dB
带宽： - 430-460Mhz
- 870-950 Mhz
- 1700-1950 Mhz
- 870-2200 Mhz
- 1700-2200 Mhz
最大放电电流 Imax=100kA(8/20μs)
冲击放电电流 = 50kA(10/350μs)（取决于接头型号）
接头：7/16, N, BNC, TNC, 7/8cable
气体放电管在常态下是一种绝缘体，与被保护的设备并联。当发生过电压，气体放电管达到了脉冲放电电压时，线路会在短时间内发生短路，从而将电涌引导至接地网络。
当电涌电压消失后，气体放电管恢复到绝缘状态，等待下一次电压的来临。
气体放电管是可更换式，方便维修和更换。
脉冲放电电压取决于过电压上升率。过电压上升速度（dv/dt）越高，电涌保护器的脉冲放电电压也随之升高。
一般特征 ：
驻波比<1,2
插入损耗<0,2dB
带宽=0到3GHz
最大放电电流 Imax=20kA(8/20μs)
接头：7/16, N, BNC, TNC, SMA, UHF, 7/8 cable, F
“1/4(1/4λ)波长”同轴保护技术
另外一种方法就是不使用气体放电管，而是采用一种四分之一波长的短路杆，所以被称为“四分之一波长”同轴保护器。
此短路杆连接电缆芯线和外部接地，起带通滤波器的作用。通过调整机械尺寸（参数），滤波器可做成窄带或宽带。由于雷电频谱较低（从几百kHz到几MHz），滤波器将把它从正常的频率信号中过滤掉。
一般特征：
驻波比<1,2
插入损耗<0,2dB
带宽： - 430-460Mhz
- 870-950 Mhz
- 1700-1950 Mhz
- 870-2200 Mhz
- 1700-2200 Mhz
最大放电电流 Imax=100kA(8/20μs)
冲击放电电流 = 50kA(10/350μs)（取决于接头型号）
接头：7/16, N, BNC, TNC, 7/8cable
