电脑电源的工作原理(图)
2005/11/14 15:13:47 电源在线网
有一点电脑常识的朋友都知道，CPU的工作电压很低，稍高一些就有烧毁的可能。而大家都知道我国的市电电压是220V高压交流电，这么大的电压转换，电源究竟是如何完成的呢？
电源简单的工作原理是这样的，市电进入电源后经整流和滤波转为高压直流电，再通过开关电路和高频开关变压器转为高频率低压脉冲，再经过整流和滤波，最终输出低电压的直流电源。
这些工序看似很简单，但其实并不简单，这需要很多的处理过程。下面就根据一款比较普遍的电源，来为大家讲解这个过程。

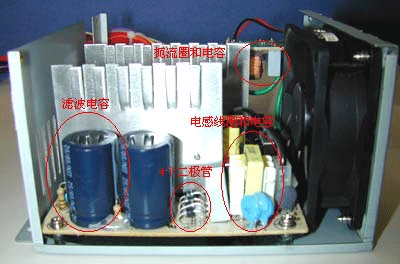

市电进入电源，首先要经过扼流流圈和电容，滤除高频杂波和同相干扰信号。然后再经过电感线圈和电容，进一步滤除高频杂波。接下来再经过由4个二极管组成的全桥电路整流（编者注：也有半桥电路），和大容量的滤波电容滤波后，电流才由高压交流电转换为高压直流电。
虽然经过了交流-----直流的过程，但这还只是个先头工序，电流还是不能直接供给电脑使用的，还要做进一步的调整。

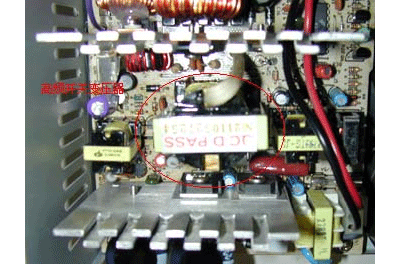

经过了交直转换后，电流就进入了整个电源最核心的部分－－开关电路。开关电路主要由两个开关管组成，通过它们的轮流导通和截止，便将直流电转换为高频率的脉动直流电。接下来，再送到高频开关变压器上进行降压。

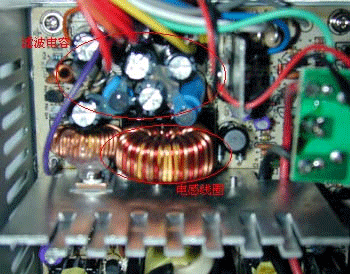

经过高频开关变压器降压后的脉动电压，同样要使用二极管和滤波电容进行整流和滤波，此外还会有1、2个电感线圈与滤波电容一起滤除高频交流成分。
经过上面一系列工序后，输出的的电流，才算真正完成电脑所需要的较为纯净的低压直流电。
电源简单的工作原理是这样的，市电进入电源后经整流和滤波转为高压直流电，再通过开关电路和高频开关变压器转为高频率低压脉冲，再经过整流和滤波，最终输出低电压的直流电源。
这些工序看似很简单，但其实并不简单，这需要很多的处理过程。下面就根据一款比较普遍的电源，来为大家讲解这个过程。
市电进入电源，首先要经过扼流流圈和电容，滤除高频杂波和同相干扰信号。然后再经过电感线圈和电容，进一步滤除高频杂波。接下来再经过由4个二极管组成的全桥电路整流（编者注：也有半桥电路），和大容量的滤波电容滤波后，电流才由高压交流电转换为高压直流电。
虽然经过了交流-----直流的过程，但这还只是个先头工序，电流还是不能直接供给电脑使用的，还要做进一步的调整。
经过了交直转换后，电流就进入了整个电源最核心的部分－－开关电路。开关电路主要由两个开关管组成，通过它们的轮流导通和截止，便将直流电转换为高频率的脉动直流电。接下来，再送到高频开关变压器上进行降压。
经过高频开关变压器降压后的脉动电压，同样要使用二极管和滤波电容进行整流和滤波，此外还会有1、2个电感线圈与滤波电容一起滤除高频交流成分。
经过上面一系列工序后，输出的的电流，才算真正完成电脑所需要的较为纯净的低压直流电。
