稳压电源分类以及开关稳压电源的特点(图)
2007/1/25 16:12:03 电源在线网
根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
线性稳压电源，是指调整管工作在线性状态下的稳压电源。而在开关电源中则不一样，开关管（在开关电源中，我们一般把调整管叫做开关管）是工作在开、关两种状态下的：开——电阻很小；关——电阻很大。

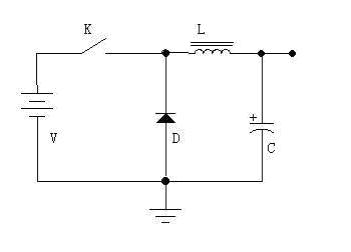

开关电源是一种比较新型的电源。它具有效率高，重量轻，可升、降压，输出功率大等优点。但是由于电路工作在开关状态，所以噪声比较大。 通过下图，我们来简单的说说降压型开关电源的工作原理。如图所示，电路由开关K（实际电路中为三极管或者场效应管），续流二极管D，储能电感L，滤波电容C等构成。当开关闭合时，电源通过开关K、电感L给负载供电，并将部分电能储存在电感L以及电容C中。由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。一定时间后，开关断开，由于电感L的自感作用（可以比较形象的认为电感中的电流有惯性作用），将保持电路中的电流不变，即从左往右继续流。这电流流过负载，从地线返回，流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。通过控制开关闭合跟断开的时间（即PWM——脉冲宽度调制），就可以控制输出电压。如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。
在开关闭合期间，电感存储能量；在开关断开期间，电感释放能量，所以电感L叫做储能电感。二极管D在开关断开期间，负责给电感L提供电流通路，所以二极管D叫做续流二极管。
在实际的开关电源中，开关K由三极管或场效应管代替。当开关断开时，电流很小；当开关闭合时，电压很小，所以发热功率U×I就会很小。这就是开关电源效率高的原因。
常见的用于开关电源的芯片有：TL494，LM2575，LM2673，34063，51414等等。
线性稳压电源，是指调整管工作在线性状态下的稳压电源。而在开关电源中则不一样，开关管（在开关电源中，我们一般把调整管叫做开关管）是工作在开、关两种状态下的：开——电阻很小；关——电阻很大。
开关电源是一种比较新型的电源。它具有效率高，重量轻，可升、降压，输出功率大等优点。但是由于电路工作在开关状态，所以噪声比较大。 通过下图，我们来简单的说说降压型开关电源的工作原理。如图所示，电路由开关K（实际电路中为三极管或者场效应管），续流二极管D，储能电感L，滤波电容C等构成。当开关闭合时，电源通过开关K、电感L给负载供电，并将部分电能储存在电感L以及电容C中。由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。一定时间后，开关断开，由于电感L的自感作用（可以比较形象的认为电感中的电流有惯性作用），将保持电路中的电流不变，即从左往右继续流。这电流流过负载，从地线返回，流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。通过控制开关闭合跟断开的时间（即PWM——脉冲宽度调制），就可以控制输出电压。如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。
在开关闭合期间，电感存储能量；在开关断开期间，电感释放能量，所以电感L叫做储能电感。二极管D在开关断开期间，负责给电感L提供电流通路，所以二极管D叫做续流二极管。
在实际的开关电源中，开关K由三极管或场效应管代替。当开关断开时，电流很小；当开关闭合时，电压很小，所以发热功率U×I就会很小。这就是开关电源效率高的原因。
常见的用于开关电源的芯片有：TL494，LM2575，LM2673，34063，51414等等。
