测量用电流互感器在化工行业中应用
徐霜
（安科瑞电气股份有限公司，上海 嘉定 201801）
摘 要：分析电流互感器的原理，介绍了测量用电流互感器的定义、准确级、和仪表保安系数的概念，同结合工程实例分析，谈谈低压测量用电流互感器在化工项目低压配电系统中测量方面的选用。
1.引言

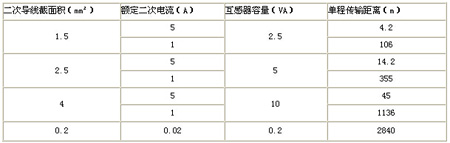

随着我国电力系统不断发展，以及低压配电系统的自动化程度不断提高，电流互感器作为低压配电系统中的一种重要电气元件，已被广泛地应用于低压配电系统配合各种测量仪器、仪表使用，但是由于化工行业中环境的特殊性，使用电流互感器时必须考虑现场的环境，在选择电流互感器时，必须考虑电流互感器 的远传，而且不能简单的考虑互感器的容量为10VA就可以满足要求了。
2.工作原理
电流互感器的工作原理如图1所示，电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2电流互感器二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。当一次电流从电流互感器P1端流进，P2端出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。由此可得电流在理想状态下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K为电流互感器的变比。
图1
3.测量用电流互感器的选型
3.1测量用电流互感的先关概念
3.1.1测量用电流互感器是为指示仪表、积分仪表和其他类似电器提供电流的电流互感器。
3.1.2测量用电流互感器广泛用于对低压配电系统电流的测量，主要准确（对电流互感器给定的等级）级有：0.1、0.2、0.5、1等，其相应的准确级在国家标准中的要求见表1。

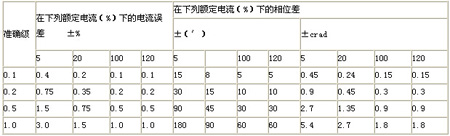

表1 电流误差限值
3.1.3仪表保安系数是指实际电流与电流互感器额定电流之比值，用FS表示。必需注意在配电系统发生故障电流通过电流互感器一次绕组时，互感器的仪表保安系数越小，与互感器配套使用的仪器、仪表就越安全，FS值受负载影响比较大。
3.2测量用电流互感器的型号规格、技术参数等

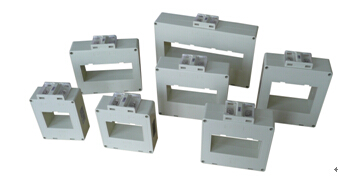

3.2.1测量用电流互感器有很多型号规格，但是根据每个系列的特点以及穿孔大小的不同我们将测量用电流互感器型号规格统计，以江苏安科瑞AKH-0.66系列低压测量用电流互感器为例，如表2所示。

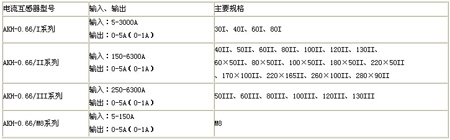

表2 AKH-0.66测量用电流互感器的型号规格
