富华里电力监控系统
徐霜
安科瑞电气股份有限公司,上海 嘉定
【摘要】:随着电力工业的快速发展、计算机网络技术的成熟、智能电力仪表的应用,电力系统监控已进入智能化、网络化、数字化的时代。本文介绍基于网络电力仪表的Acrel-2000电力监测、电能管理软件在中海富华里配电监控中的应用。系统实现了分散式采集和集中控制管理的智能化、数字化、网络化电能管理。
1 项目概况
富华里为24万平方米都市中心综合体,集世界500强雅高国际品牌酒店、地标双子塔写字楼、近5万平方米国际街区商业、国际精品公寓于一体,项目占据未来拱北商贸中心核心位置,是珠海三旧改造中拱北商贸中心的首个项目,是规划中的CBD。
项目配电系统共分4个配电区域,分别为开关所、1#高低压变配电所、2#高低压变配电所、3#高低压变配电所。各个变电所分散的分布于整个商业地下一层;整个配电系统共计588个低压馈出回路,20多个中压馈出回路,所有出线回路均安装网络多功能电力仪表PZ80-E4/KC,10KV进出线及母联柜安装微机综合保护装置。对整个配电系统的运行进行监测及保护。
2 用户需求
配电室之间相对较分散,为了便于对对整个配电系统进行集中管理,供电系统要求设立一套稳定可靠的电力监控,实现对电表数据实时监控,同时实现对整个变电所各个供电回路的用电情况进行监测。
3 设计方案
3.1 系统结构
整个系统采设计了一套Acrel2000电能管理/电力监控系统,采用分层分布式结构,即现场设备层、网络管理层、监控管理层。
现场设备为采集现场各回路电力系统运行参数,包括电流、电压、功率等遥测信息;网络管理层主要包括通讯管理机、光电转换设备、交换机等,负责数据的上传及指令的下达;监控管理层为整个系统的核心,所有数据的存储、电力系统的运行状况的显示、控制指令的下达均通过该部分完成。

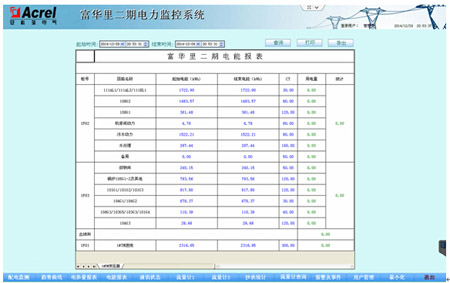

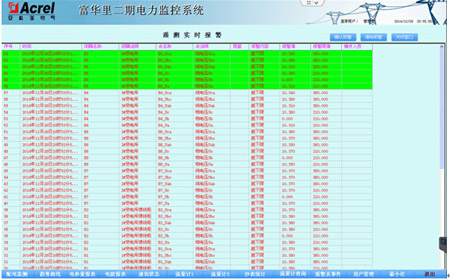

主要功能为一次主接线图界面显示;事件记录,系统运行异常监测;故障报警及操作记录;电能报表查询与打印;系统负荷查询、用户权限管理等主要功能;遥测信息报表查询等。

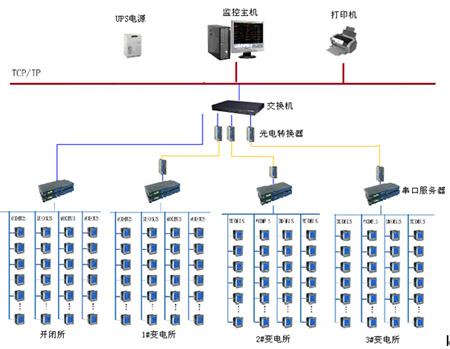

整个系统的网络结构如图1所示:
图1

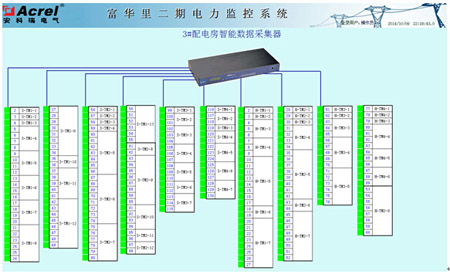

整个系统的监控中心位于开关所值班室,数据采集主要分为4部分,分别为开闭所、1#配电所、2#配电所、3#配电所,其中1#配电室电力仪表均通过屏蔽双绞线以485总线方式将信号传输至1#配电室通讯控制箱内的智能通讯管理机;2#配电室电力仪表信号通过485总线方式传输至2#配电室通讯控制箱内的通讯管理机。3#配电室电力仪表信号通过485总线方式传输至3#配电室通讯控制箱内的智能通讯管理机。1#、2#、3#智能通讯管理机均通过光纤及光电转换器连接至开关所后台,组建成电力监控系统专用局域网,完成数据的传输。
3.2 软件设计
Acrel-2000电力监控软件是对现场仪表电能数据进行采集与电能数据管理的专用软件,系统为智能化网络能源管理系统,系统综合应用计算机网络、通讯、数据库、数值处理等多种现代信息技术,是电力系统的基础和重要组成部分。软件组态灵活、实用性强、操作简单、易于维护和扩展性强。它提供了良好的用户开发界面和简捷的工程实现方法,能够满足企业节能的要求,而且可利用网络通讯和IT信息处理技术,有效的加强企业的内部管理,提升企业的科学管理决策速度和准确度。

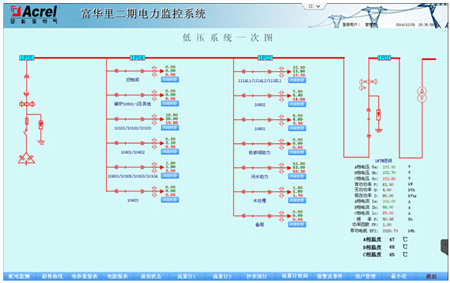

3.2.1配电监测界面
