浅谈消防设备电源监控系统

2015/3/10 10:13:58   安科瑞电气股份有限公司  供稿
分享到:

徐霜

安科瑞电气股份有限公司 上海 嘉定 201801

    摘要:根据GB25506-2010《消防控制室通用技术要求》中对消防设备电源的要求,介绍了设置消防设备电源监控系统的必要性,并对消防电源监控系统作了详细的介绍。指出消防设备电源监控系统是从灭火为主转换为预防为主指定的新措施,作为一种预报警系统,可提前对消防设备电源故障进行报警,实时监控消防设备电源的运行状态,以保证消防设备处于完好的运行状态。

    0 引言

    火灾自动报警和自动灭火系统已成为建筑物的重要组成部分。一直以来,消防设备供电电源系统运行和维护由物业管理公司的设备维护人员管理,其是否正常很大程度取决于维护管理机制及维护人员的责任心,无法保证消防设备供电电源正常工作和消防设备有效运行。近年来,由设备电源故障而导致在发生火灾事故时消防设备不能正常运行,致使火灾蔓延酿成重大人员伤亡及财产损失的事件屡有发生。特别是在供电紧张、电力设备长期处于环境不佳的状态下,消防设备电源故障的问题显得尤为突出。

    为了实现对消防设备电源的实时管理,消除人工维护出现的疏忽等问题,需加强消防控制室管理及对其中最重要的消防设备供电电源通过技术措施实时监测管理。GB25506-2010《消防控制室通用技术要求》对消防控制室做出明确额强制性规定,消防控制室应能显示系统内各消防用电设备的供电电源和备用电源的工作状态和欠压报警信息。通过设置消防设备电源监控系统,实现对消防设备供电电源实时监测管理,确保建筑消防设备运行状态完好,提高建筑消防安全管理水平,及时排除消防设备电源故障,达到预防和减少建筑内火灾危害。

    GB28184-2011《消防电源监控系统》规定,消防电源监控系统用于监控消防设备电源的工作状态,在电源发生过压、欠压、过流、缺相等故障时能发出警报,并强制规定了消防电源监控系统的基本功能、试验和检验规则等内容。

    1 消防设备电源监控系统概述

    消防设备电源监控系统能准确地监控消防设备电源的故障和异常状态,全方位监测电压、电流、断路器发生过压、欠压、过流、缺相等故障,避免火灾发生时消防设备不能正常使用而导致产生火灾不能被有效地控制和蔓延的现象,确保火灾发生时消防设备有效运行。

    消防电源监控系统具有可靠性、实时性特点,并具有数字化、智能化、网络化、自动化和实时监控的功能,实时监控设备电源的状况并集中显示,解决消防设备由于电源故障而发生的无法正常运行的问题,最大限度地保障消防联动系统的可靠性。

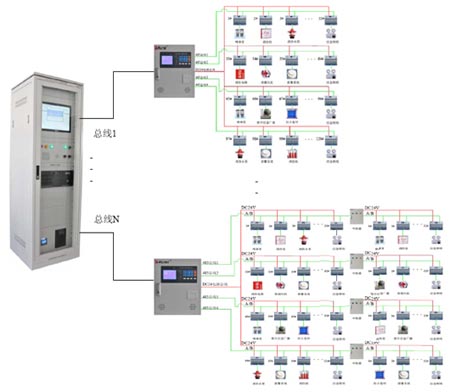

    AFPM100消防设备电源监控系统如图1所示。

AFPM100消防设备电源监控系统

图1 AFPM100消防设备电源监控系统

    AFPM100消防设备电源监控系统由监控后台、监控器、电压传感器、电流传感器和传输缆线等组成。其中监控后台最多可管理10台监控器,每台监控器可监控128监控模块;每一个监控模块的电源由监控器直接供电,系统主机与监控器采用RS485通讯时距离为1000米,超过1000米采用光纤通讯。

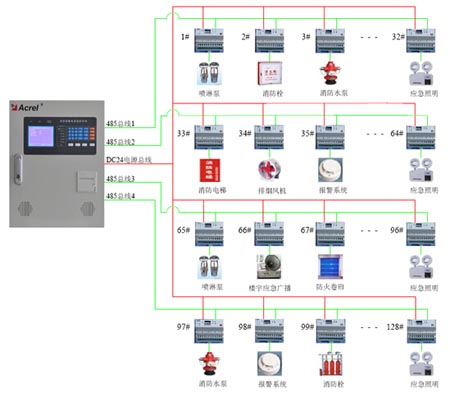

    消防设备电源监控系统如图2所示。

消防设备电源监控系统

图2 消防设备电源监控系统

    2 AFPM100监控器

    监控主机采用集中式、模块化设计,对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析,方便用户进行管理和监控;通过液晶显示界面,将消防设备电源的数据汇总显示,具有管理、查看、报警、打印等多项功能。监控器的回路数可配接128个监控模块。

    3 AFPM-ZJQ消防设备电源监控中继器

    AFPM-ZJQ消防设备电源监控中继器(以下简称中继器)适用于监控器(主机)和现场传感器(监控模块)通讯距离较远的系统。中继器不但可以增加系统的通讯距离,而且可以为连接的现场传感器(监控模块)供电,解决由于距离远而产生的通讯信号和电源输出的衰减。中继器通过通讯总线将连接的现场模块及中继器的电源信息传送到监控器(主机)。

    4 消防设备电源监控传感器

    4.1传感器选型

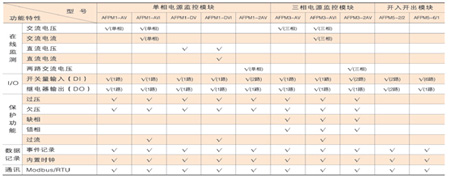

    表1 传感器选型一览表

传感器选型一览表

    4.2传感器介绍

    4.2.1 单相电源监控模块

单相电源监控模块

图3 单相电源监控模块

  • 1
  • 2
  • 总2页
